4.8 Установка патрона

При установке патронов или планшайб, в первую

очередь, убедитесь, что конусы шпинделя и

патрона идеально чистые, и что все кулачковые

зажимы находятся в правильном положении, см.

рис. При установке нового патрона, возможно,

потребуется переустановка стержней кулачкового

зажима (A). Для этого снимите фиксирующие

винты (B) и установите каждый стержень так, чтобы

кольцо со шкалой (С) утонуло в задней

поверхности патрона и пазу, находящимся на

одной линии с отверстием фиксирующего винта.

Теперь установите патрон или планшайбу на конец

шпинделя и затяните шесть кулачков. Когда

полностью затяните, линия фиксации каждого

кулачка должна быть между двумя V-образными

метками на конце шпинделя.

Если какой-либо из кулачков не полностью затянут

в пределах этих меток, снимите патрон или

планшайбу и перенастройте стержень, как

показано на рисунке. Установите и затяните

фиксирующие винты (B) на каждом стержне перед

установкой патрона для работы. Ответные метки

должны быть сделаны на каждом правильно

установленном патроне или планшайбе, чтобы они

совпали с соответствующими метками на конце

шпинделя.

Это поможет при дальнейшей переустановке

патрона: Не меняйте патроны или планшайбы

между станками без предварительной проверки

правильной фиксации кулачков.

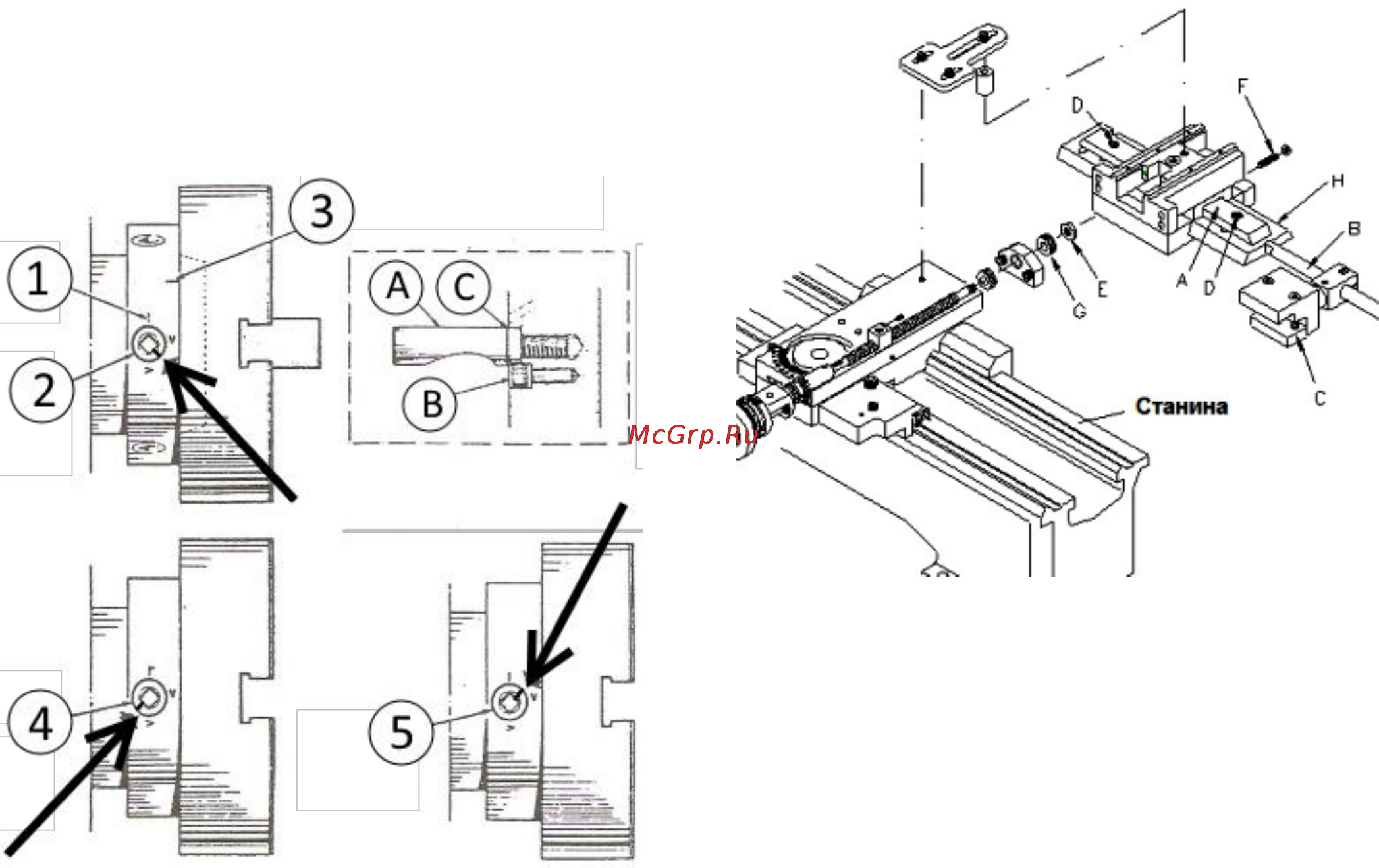

Рис.10

1. Метка положения замка

2. Правильно: риска поворотного механизма

между метками

3. Контрольная метка конца шпинделя

4. Неправильно: закрутите на четверть оборота

5. Неправильно: выкрутите стержень на четверть

оборота

Важно: Точно придерживайтесь предельно

допустимой скорости при использовании

планшайбы. Планшайбу диаметром 250 мм

следует использовать на скоростях не более 1000

об/мин, а планшайбу диметром 300 мм на

скоростях не более 750 об/мин.

4.9 Сборка устройства для обработки конусов

1. Ослабьте гайку поперечной подачи (E).

2. Установите приспособление на суппорте и

зафиксируйте винтом.

3. Отрегулируйте салазки (A) параллельно станине

с допустимым отклонением 0,015 мм/150 мм с

помощью цифрового индикатора.

4. Установите болт (F) на блок (D).

5. Установите деталь (B) на блок (D) при помощи

гайки.

6. Зафиксируйте деталь (B) на блоке (D) гайкой.

7. Установите кронштейн (C) на направляющих

станины.

Рис.11
