5. УПРАВЛЕНИЕ СТАНКОМ

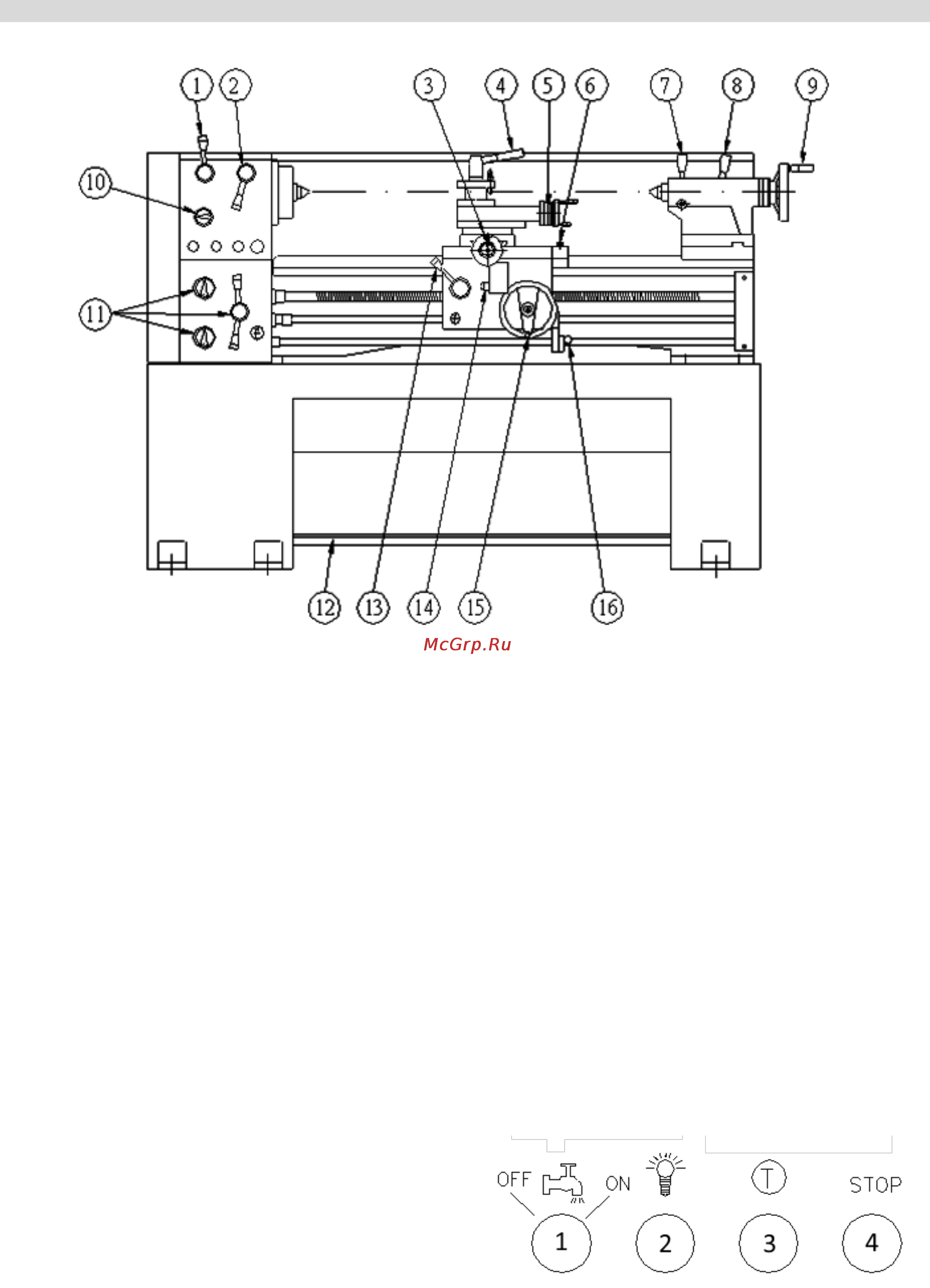

Рис.12
1. Выбор частоты вращения шпинделя
2. Рукоятка выбора скорости
3. Маховик поперечной подачи
4. Рычаг фиксации резцедержателя
5. Маховик верхнего суппорта
6. Резьбоуказатель
7. Рычаг фиксации пиноли задней бабки
8. Рычаг фиксации задней бабки
9. Маховик задней бабки
10. Направление автоподачи вправо/влево
11. Выбор подачи и резьбы
12. Ножной тормоз
13. Рычаг полугайки для нарезания резьбы
14. Переключатель продольной/поперечной
автоподачи
15. Маховик продольной подачи
16. Включение шпинделя прямой/реверс
5.1 Вращение главного двигателя
Направление вращения выбирается рычагом
управления (16, рис.12). Потяните рычаг и
переместите вверх для включения прямого
вращения шпинделя. Или потяните и переместите
вниз для реверсивного. Либо верните в
центральное положение для расцепления
привода.
Ножная педаль (12, рис.12) включает тормоз
шпинделя.
ПРЕДУПРЕЖДЕНИЕ
1. Во время работы станка на высокой скорости не
изменяйте быстро направление вращения
шпинделя при помощи рычага (от прямого на
реверс и наоборот), чтобы сохранить надежность
станка и предотвратить поломку двигателя.
2. В дополнение к ножной педали установлен
микропереключатель. При срабатывании ножной
педали, магнитный переключатель на двигателе
шпинделя отключается автоматически.
3. Если требуется аварийное отключение,
достаточно нажать на ножной тормоз, чтобы
отключить питание двигателя шпинделя. Также
такое торможение используется для быстрого
останова шпинделя.
4. Для обычной операции останова, переместите
рычаг Вкл./Выкл. в среднее положение, чтобы
отключить магнитный переключатель и остановить
станок.
5.2 Панель управления
Рис.13
1. Переключатель Вкл./Выкл насоса подачи СОЖ.
