2. Сигнальная лампа.

3. Кнопка толчкового запуска. Нажмите зеленую

кнопку, чтобы слегка повернуть шпиндель. Это

сделает легким смену диапазона скоростей. (Когда

рычаг вращения шпинделя установлен в

нейтральное положение).

4. Аварийное выключение: Нажмите красную

кнопку-гриб, чтобы остановить главный двигатель

и насос подачи СОЖ.

5.3 Поперечный и верхний суппорты

Цельный верхний суппорт установлен как

стандартная комплектация на поперечном

суппорте, он прикреплен к поворотному

основанию. Поперечный суппорт промаркирован

45ᵒ-0 -45ᵒдля точного поворота. Шкала маховика

проградуирована в метрической системе.

Поперечный суппорт работает в автоматическом

режиме, если потянуть и опустить вниз рычаг

автоматической подачи, либо в ручном режиме

при помощи большого маховика,

проградуированного в метрической системе

измерения

5.4 Элементы управления фартука

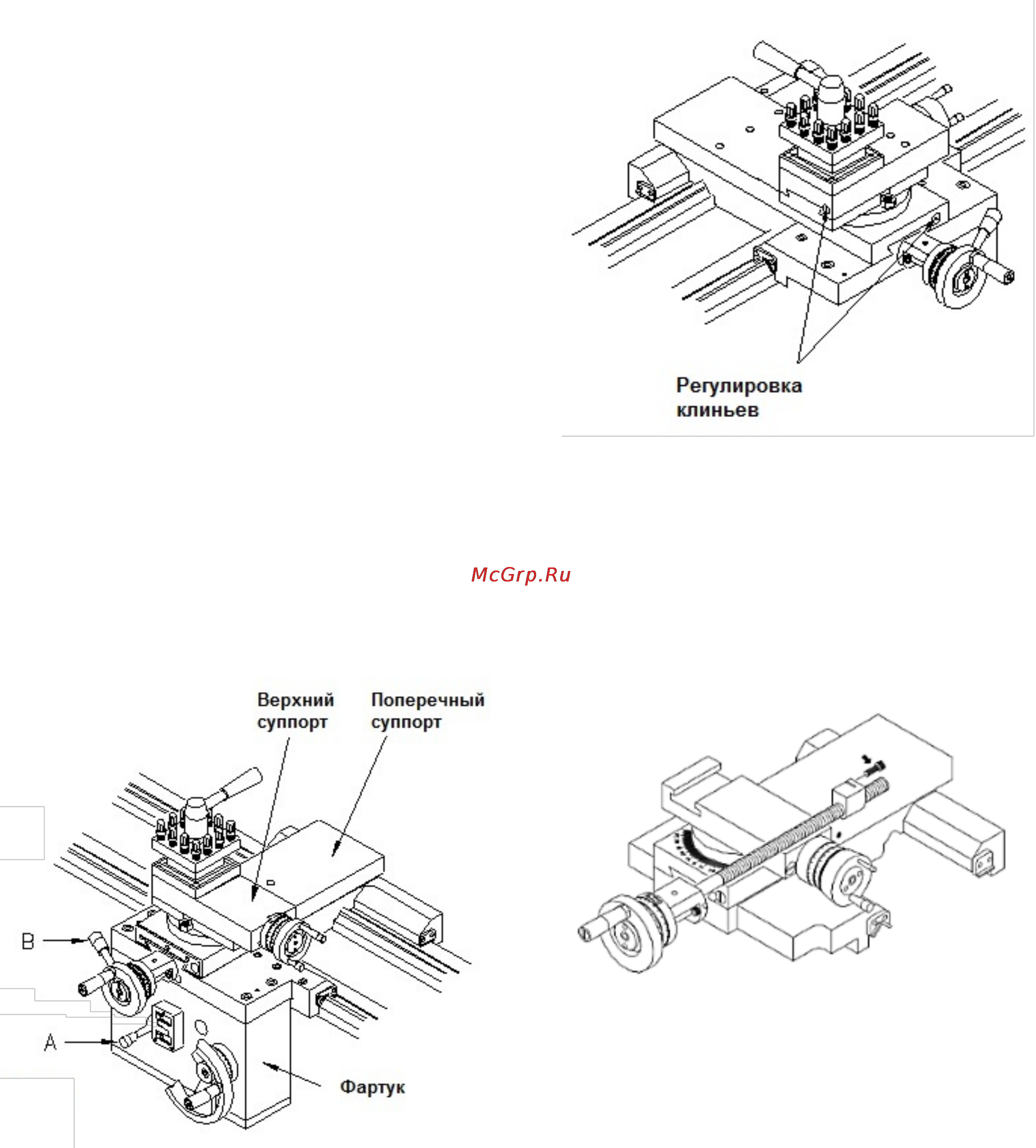

Рычаг автоматической подачи (А, рис.14): Если

переместить вверх, будет происходить продольная

подача, если в центральное положение – ручное

управление подачей, если вниз – поперечная

подача.

Если повернуть вниз рычаг (B, рис.14), то ходовой

винт войдет в зацепление с полугайкой для

нарезания резьбы. Чтобы избежать

преждевременного износа, выводите из

зацепления полугайку, если не нарезаете резьбу.

Блокировка в зоне фартука предотвратит

одновременное включение ходового вала и

ходового винта.

Рис.14

5.5 Направляющие

Для устранения люфта направляющие суппорта,

поперечного и верхнего суппорта оснащены

клиньями. Перед регулировкой клиньев убедитесь,

что направляющие тщательно очищены и смазаны.

Затем ослабьте клин, отвинтив задний винт клина,

и одновременно слегка закрутив передний винт.

Проверьте плавный ход при перемещении

суппорта по всей длине направляющих. Избегайте

перетягивания винтов, это может привести к

увеличенному износу и жесткому или

толчкообразному перемещению.

Рис.15

5.6 Гайка поперечного суппорта.

Предназначена для устранения люфта, который

может возникнуть во время работы. Чтобы

уменьшить люфт, найдите винт, расположенный с

задней стороны гайки. Затем сделайте только

небольшую поднастройку винтом. Перед началом

работы переместите поперечный суппорт вручную

вперед-назад, чтобы убедиться в плавности хода

Рис.16

Задняя бабка

Задняя бабка свободно перемещается вдоль всей

станины, если ослабить фиксирующий рычаг (А).

Пиноль задней бабки фиксируется рычагом (В).

Положение задней бабки можно регулировать в

поперечном направлении для обработки конусов с
