малым углом или для выравнивания. Ослабьте

фиксирующий рычаг (А) и отрегулируйте винт (S) с

каждой стороны основания, чтобы переместить

заднюю бабку вбок поперек основания. Затяните

рычаг и проверьте выравнивание после каждой

настройки.

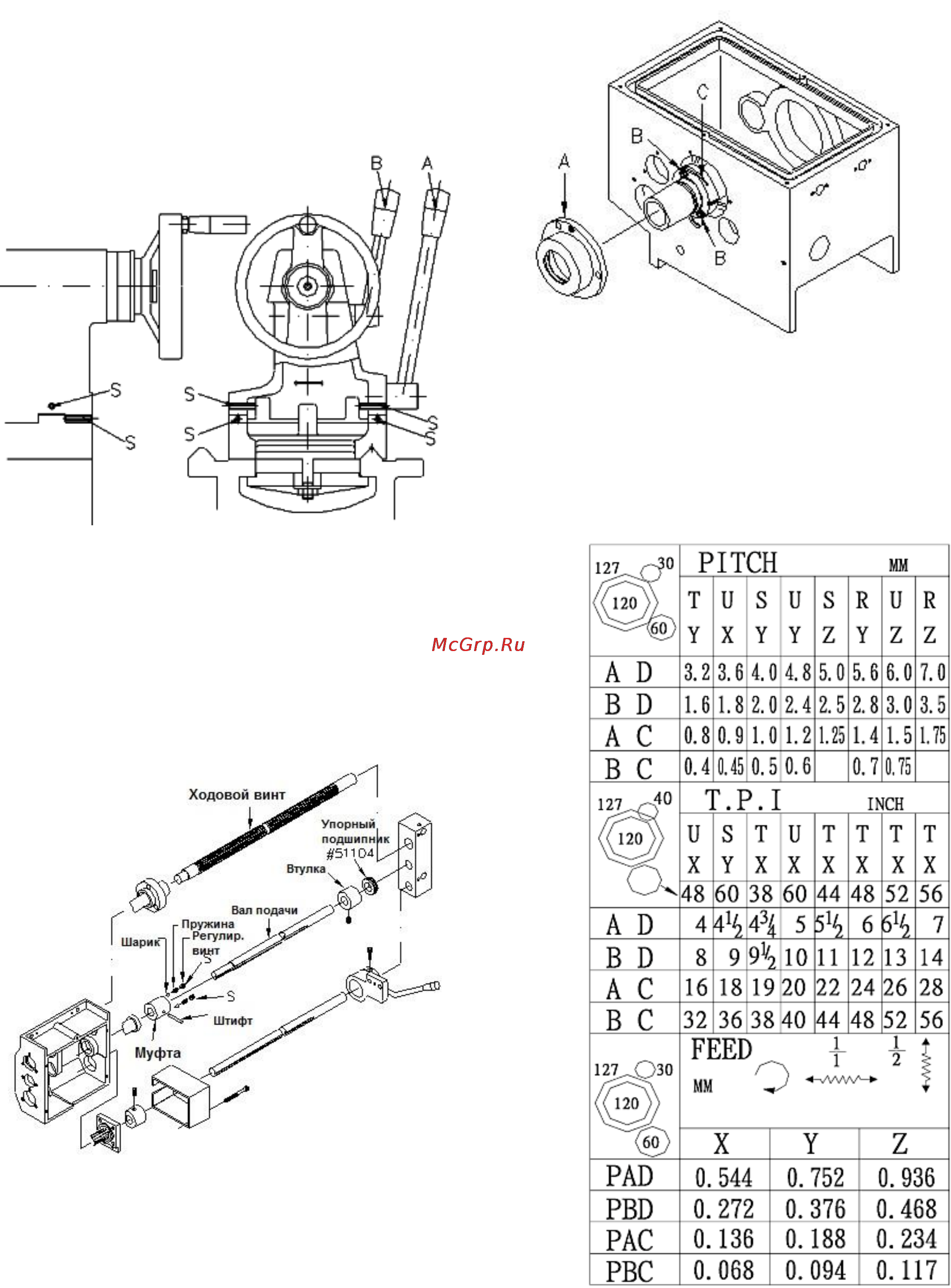

Рис.17

5.7 Регулировка предохранительной муфты

В фартуке установлено устройство защиты от

перегрузки – предохранительная муфта.

Регулировка производится винтом (S). Не

производите регулировку винтов очень часто,

потому что предохранительная муфта сильно не

изнашивается даже после долгого периода

эксплуатации.

Рис.18

5.8 Регулировка подшипника шпинделя

Если обнаружили, что подшипники шпинделя

слишком затянуты или ослаблены, снимите

крышку передней бабки (A) и ослабьте

установочный винт (В) на упорной гайке

подшипника шпинделя (С), затем отрегулируйте

упорную гайку, ослабляя или затягивая ее. После

достижения нужного натяга, зафиксируйте гайку,

закрутив установочный винт.

Рис.19

5.9 Резьба и подача

Найдите в таблице нужное значение подачи и

поверните рычаг (X, Y, Z) И (R, S, T, P, U), и

поверните ручку (A, B), (C, D) на коробке

скоростей, чтобы получить выбранную скорость,

показанную в правой таблице.

Рис.20

Предупреждение! Не меняйте зацепление и

подачу, когда шпиндель находится в диапазоне

высоких скоростей.
