Инструкция по эксплуатации станка JET мод. RML-1440

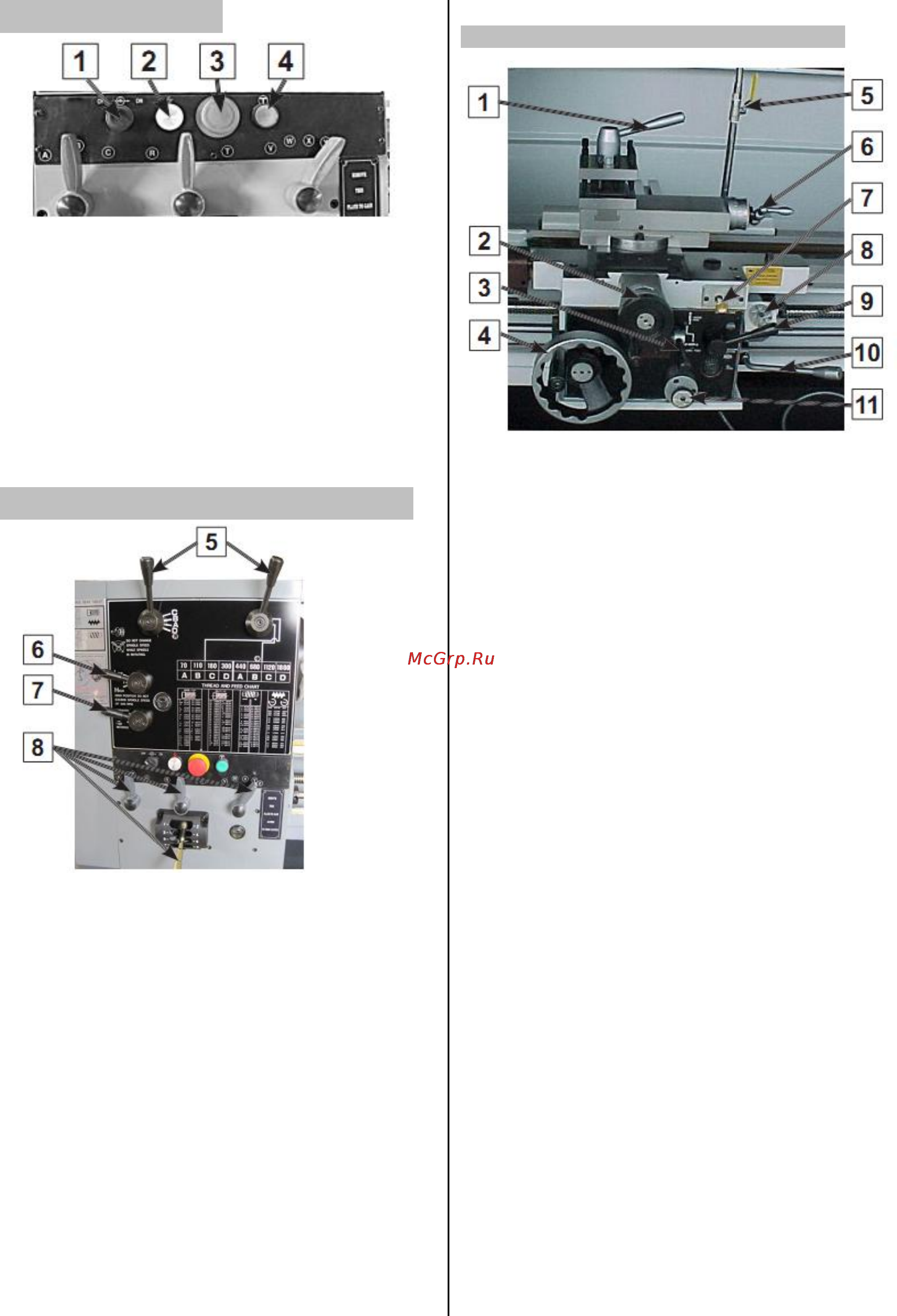

ПАНЕЛЬ УПРАВЛЕНИЯ

Рис.2 Панель управления

1. Выключатель насоса СОЖ: Обеспечивает по-

дачу СОЖ Вкл. / Выкл. (ON/OFF).

2. Индикатор питания: Загорается, когда токар-

ному станку подается питание.

3. Кнопка аварийной остановки: Отключает все

функции станка. Для разблокировки, поверните

против часовой стрелки.

4. Кнопка запуска: При её нажатии и удержании

включается двигатель шпинделя

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ПЕРЕДНЕЙ БАБКОЙ

Рис.3. Элементы управления передней

бабкой

5. Рукоятка переключения диапазонов враще-

ния шпинделя: Переключает переднюю бабку

в высокоскоростной или низкоскоростной диа-

пазон частоты вращения шпинделя, между 70-

300 об/мин или 440-1800 об/мин.

6. Рукоятка диапазона коробки скоростей: Пе-

реводит коробку скоростей в высокоскоростной

или низкоскоростной режим и не оказывает ни-

какого влияния на вращение шпинделя.

7. Рукоятка направления подачи: Изменяет на-

правление вращения коробки скоростей, и как

результат, изменяет направление вращения

ходового винта и ходового вала.

8. Рукоятки коробки скоростей: Перемещение

рукояток в необходимые положения приводит в

действие ходовой винт и автоматическую пода-

чу.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ СУППОРТОМ

Рис.4. Элементы управления суппортом.

1. Рукоятка 4-х позиционного резцедержателя:

Используется для фиксации поворотного рез-

цедержателя в четырех возможных положени-

ях.

2. Маховик поперечной подачи: Перемещает

суппорт в поперечном направлении, к себе или

от себя.

3. Рукоятка управления подачей: Водит в заце-

пление и расцепляет зубчатую передачу попе-

речной и продольной подачи.

4. Маховик продольного перемещения: Позво-

ляет вручную перемещать каретку слева на-

право вдоль станины.

5. Рукоятка управления потоком СОЖ: Исполь-

зуется для регулирования потока СОЖ из со-

пла.

6. Маховик крестового суппорта: Используется

для позиционирования крестового суппорта

вдоль салазок суппорта.

7. Ручной масляный насос салазок: Вытягивает

масло из поддона салазок суппорта и смазыва-

ет салазки и направляющие через смазочные

отверстия.

8. Шкала резьбы: Указывает, когда нужно ввести

в зацепление маточную гайку во время опера-

ции нарезания резьбы.

9. Рукоятка маточной гайки: Зацепляет и расце-

пляет салазки с ходовым винтом при операции

нарезания резьбы.

10. Рукоятка Вкл./Выкл. (ON/OFF) шпинделя: Ис-

пользуется для запуска и останова станка во

время нормальной работы.

11. Рукоятка выбора направления подачи: Эта

рукоятка изменяет направление вращения ко-

робки скоростей, и, как результат, изменяет на-

правление ходового винта и вала подачи.
