инструкция по эксплуатации станка JET мод.JTL-618DTC DRO

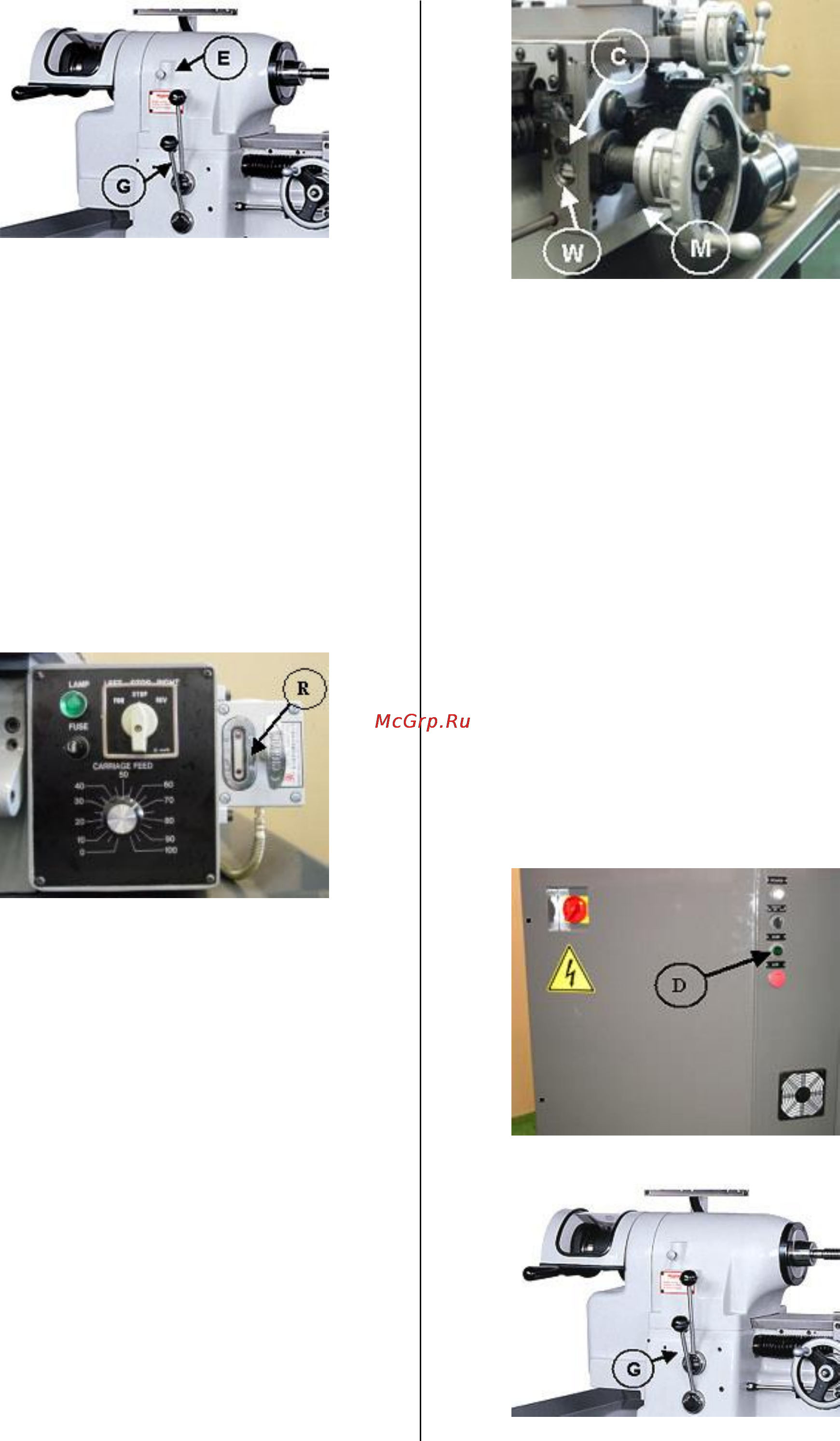

Рис.4 Шпиндельная бабка

8. СМАЗКА

Регулярный уход и смазка направляющих, а

также контроль уровня масла и его своевре-

менная замена увеличат срок службы, и поз-

волит сохранять геометрическую точность

станка.

Используйте высококачественную смазку, про-

веряйте периодически уровень масла.

8.1. СМАЗКА НАПРАВЛЯЮЩИХ

Используйте масло Mobil Vactra Oil No.2 или

эквивалент (ИГНПс-40). По индикатору уровня

масла “R” (Рис.5) контролируют необходимый

уровень в коробке для смазки направляющих.

Рис.5 Коробка подач

8.2. КОРОБКА ПЕРЕДАЧ И СМАЗКА МУФТЫ

Поддерживайте уровень масла в смотровом

окне «W» (Рис.7). Чтобы заполнить коробку

передач, удалите заливную пробку «C» (Рис.7)

используйте автоматическое трансмиссионное

масло Mobil 200 (Esso ATF или эквивалент).

Периодичность замены – каждые 500 часов

работы.

Чтобы слить масло, удалите сливную пробку

“M” расположенную под коробкой гидроприво-

да (Рис.7).

Рис.7 Смазка суппорта

※ВНИМАНИЕ:

ИСПОЛЬЗОВАНИЕ ЛЮБОГО МАСЕЛ ДРУГО-

ГО ТИПА В КОРОБКЕ ПЕРЕДАЧ МОЖЕТ

ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ПОВЕРХНО-

СТЕЙ СЦЕПЛЕНИЯ.

8.3. СМАЗЫВАНИЕ ШПИНДЕЛЬНОЙ БАБКИ

Шпиндель шпиндельной бабки установлен на

предварительно нагруженных точных шарико-

подшипниках. Шарикоподшипники имеют смаз-

ку в закрытой обойме рассчитанную на весь

срок службы и не требуют никакого дополни-

тельного смазывания.

9. РУКОЯТКИ УПРАВЛЕНИЯ ШПИНДЕЛЯ

Изменение частоты вращения шпинделя.

Нажмите кнопку «D» (Рис.8). Поверните пере-

ключатель «C» (Рис.10) в положение ВПЕРЕД

(FOR) или НАЗАД (REV) и рукоятку «G» (Рис.9)

в положение пуск. Поворотом рукоятки регуля-

тора «D» (Рис.10) влево или вправо отрегули-

руйте частоту вращения шпинделя.

Рис.8 Шкаф управления

Рис.9 Шпиндельная бабка
