инструкция по эксплуатации станка JET мод.JTL-618DTC DRO
8

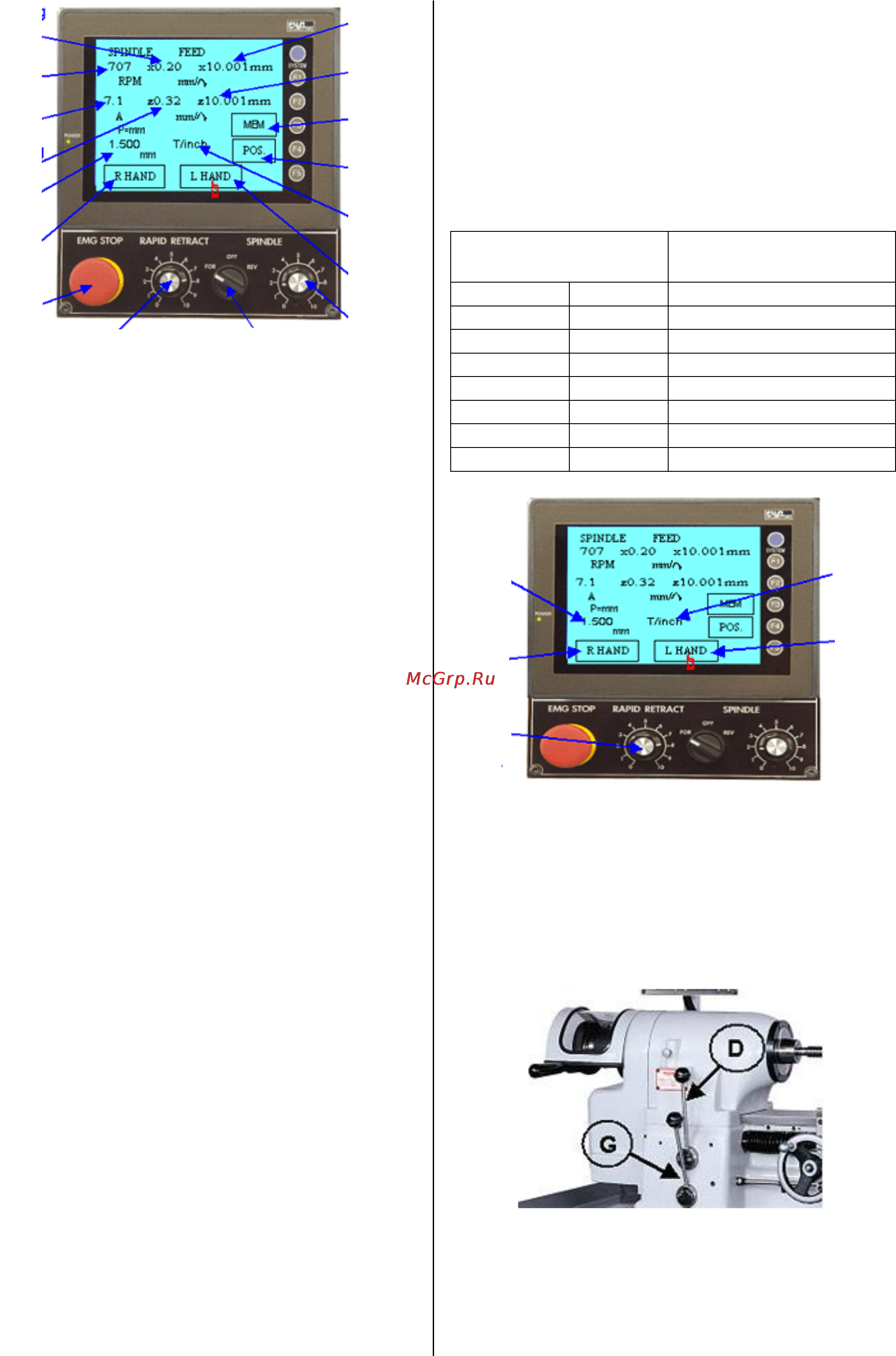

Рис.10 Пульт управления
А.... Аварийный останов
В.... Быстрый отвод при резьбонарезании
С ... Переключатель вращения шпинделя впе-
ред/назад
D ... Рукоятка изменения частоты вращения
шпинделя
Е.... Правая резьба
F .... Левая резьба
G ... Метрическая резьба
H ... Дюймовая резьба
I ..... Индикатор потребляемого тока (ампер-
метр)
J .... Частота вращения шпинделя
K.... Скорость подачи по оси Х
L .... Положение по оси Х
M ... Положение по оси Z
N ... Калькулятор
О ... Дополнительные характеристики экрана
Р.... Скорость подачи по оси Z
10. СЕНСОРНЫЙ ЭКРАН УПРАВЛЕНИЯ КО-
РОБКИ И РЕЗЬБОНАРЕЗАНИЯ
Для нарезания резьбы необходимо выполнить
следующие действия:
1) выбрать тип резьбы метрическая (мм) «H»
или дюймовая (inch) «G» (Рис.11) на сенсор-
ном экране;
2) выбрать направление резьбы правая резьба
«E» (Рис.11) или левая резьба «F» (Рис.11);
3) выбрать величину подачи «G» (Рис.11);
4) выполнить зацепление с резьбовым винтом
«J» (Рис.13) поворотом рычага «I» (Рис.13) по
часовой стрелке;
5) включить шпиндель, перемещая рычаг «G»
(Рис.12);
6) переместить рычаг «D» (Рис.12) для вклю-
чения правого или левого вращения шпинделя;
Скорость резьбонарезания контролируется
серводвигателем, если вы хотите увеличить
частоту вращения шпинделя, скорость резьбо-
нарезания также будет увеличиваться. Ско-
рость быстрого отвода резца контролируется
поворотом рукоятки «B» (Рис.11).
※ВНИМАНИЕ:
СЕНСОРНЫЙ ЭКРАН ИМЕЕТ ДИАПАЗОН
РЕГУЛИРОВКИ РЕЗЬБ: метрических 0,1~6,35
мм, дюймовые 4~200TPI.
ТАБЛ. ВЫБОРА ЧАСТОТЫ ВРАЩЕНИЯ ОТ
ШАГА РЕЗЬБЫ
Шаг резьбы
Максимальная часто-
та вращения, об/мин
0,1~0,8 мм
200 TPI
1600
1,0 мм
25 TPI
1400
1,25 мм
20 TPI
1200
1,5 мм
16 TPI
1000
2,0 мм
12 TPI
800
2,5 мм
10 TPI
600
4,0 мм
6 TPI
400
6,35 мм
4 TPI
250
Рис.11 Управление резьбонарезанием
В .... Быстрый отвод при резьбонарезании
Е .... Правая резьба
F .... Левая резьба
G ... Выбор шага резьбы
H ... Переключатель метрическая/дюймовая
резьба
Рис.12 Передняя бабка
Н
F
G
E
B
B
K
J
I
K
G
E
A
D
F
Н
O
N
M
L
