Руководство по эксплуатации станка JET JMD-1L 6
Опасность из-за разлетающейся стружки и
частей заготовок.
Опасность из-за шума и летящей стружки.
Обязательно надевайте средства
индивидуальной защиты, такие как защитные
очки и наушники.
Опасность поражения электрическим током
при неправильной прокладке кабеля.
3. СПЕЦИФИКАЦИЯ СТАНКА
3.1 Технические характеристики
Зона обработки:
Перемещение по оси Х ...................................300 мм
Перемещение по оси Y ...................................130 мм
Перемещение по оси Z ...................................220 мм
Наклон головки............................................ -45 - +45
Вращение шпинделя ..... 100-1100, 100-2500 об/мин
Конус шпинделя ................................................. МК-3
Макс. диаметр сверления ................................13 мм
Макс. диаметр концевой фрезы ......................16 мм
Макс диаметр торцевой фрезы .......................30 мм
Размеры стола ......................................... 460х120 мм
Размеры Т-обр. пазов .......................................12 мм
Кол-во Т-образных пазов .......................................... 3
Расстояние от стола до шпинделя .................275 мм
Расстояние ось шпинделя – колонна .................. 167
Питание ...................................... 230В ～1/N/PE 50Гц
Мощность двигателя ...................... 0,35 кВт/S1 100%
Габаритные размеры ...................... 590x580x760 мм
Размеры в упаковке ........................ 640х600х730 мм
Масса станка (брутто/нетто) ......................... 72/54 кг
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
3.2 Уровень шума
Уровень звукового давления (согласно EN 11202):
Холостой ход ............................................... 70,6 dB(A)
Обработка ................................................... 75,5 dB(A)
Приведенные значения издаваемого шума не
являются необходимым уровнем для безопасной
работы. Они должны дать возможность
пользователю станка лучше оценить опасность и
возможные риски.

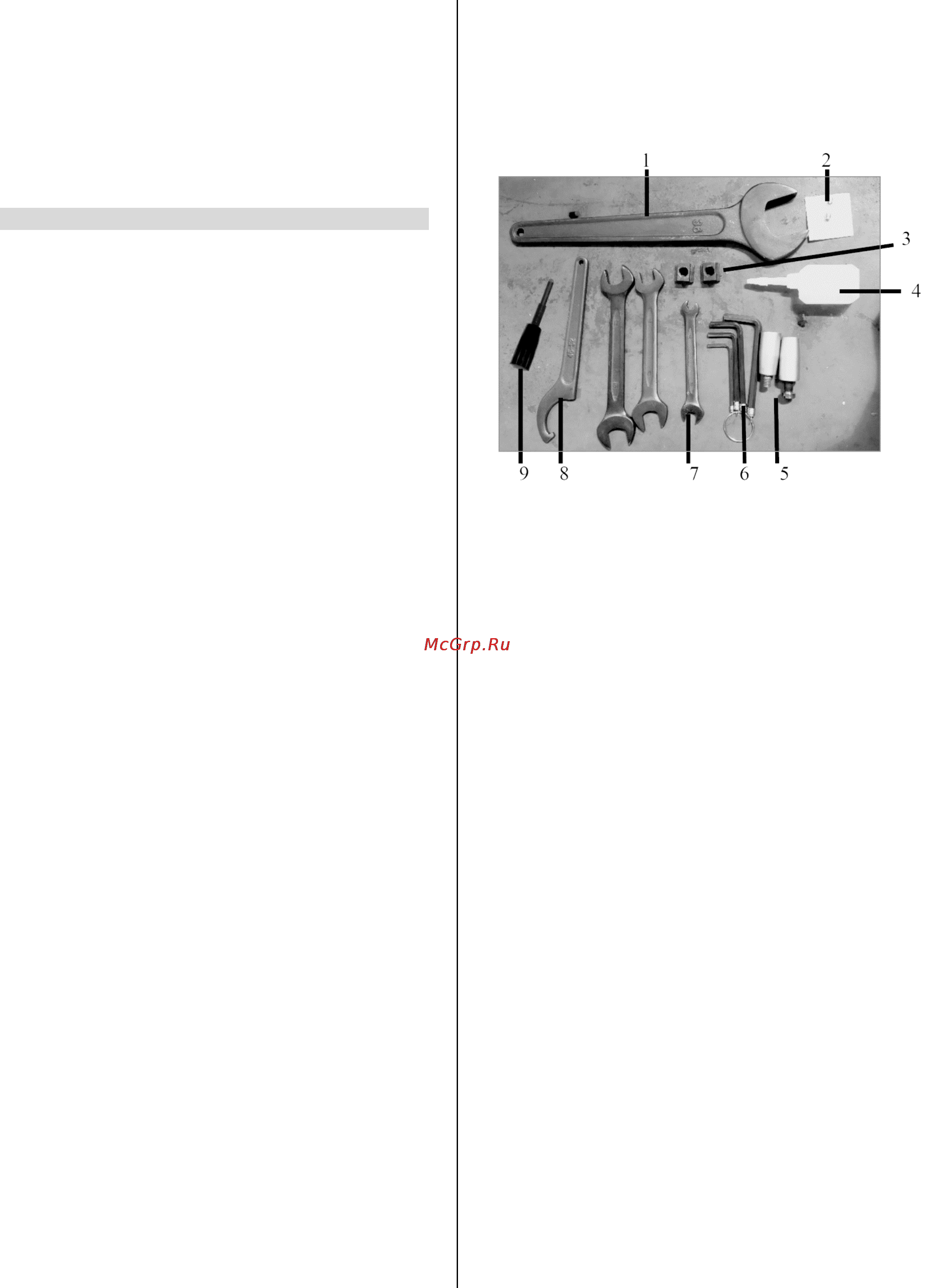

3.3 Объем поставки
1. Гаечный ключ
2. Предохранитель 3A (230В)
3. Т-образные гайки
4. Масляный шприц
5. Рукоятки
6. Набор шестигранных ключей: 3, 4, 5, 6 мм
7. Гаечные ключи 8-10, 14-17, 17-19 мм
8. Торцевой ключ D: 45-52 мм
9. Крепежный штифт
10. Тяга (установлена на станке)
11. Адаптер с MT-3 на B16 (установлен на станке)
12. Станок в сборе
13. Быстрозажимной патрон B16 1-13 мм
(установлен на станке)
14. Инструкция по эксплуатации на русском языке
15. Деталировка
3.4 Описание станка
Станок предназначен для сверления, глубокого и
торцевого фрезерования небольших заготовок
размером не более 300 мм х 200 мм х 200 мм.
Если вы планируете использовать станок для
каких-либо других целей, свяжитесь с
производителем или дилером прежде, чем
производить данные работы.
