Руководство по эксплуатации станка JET JMD-1L 7

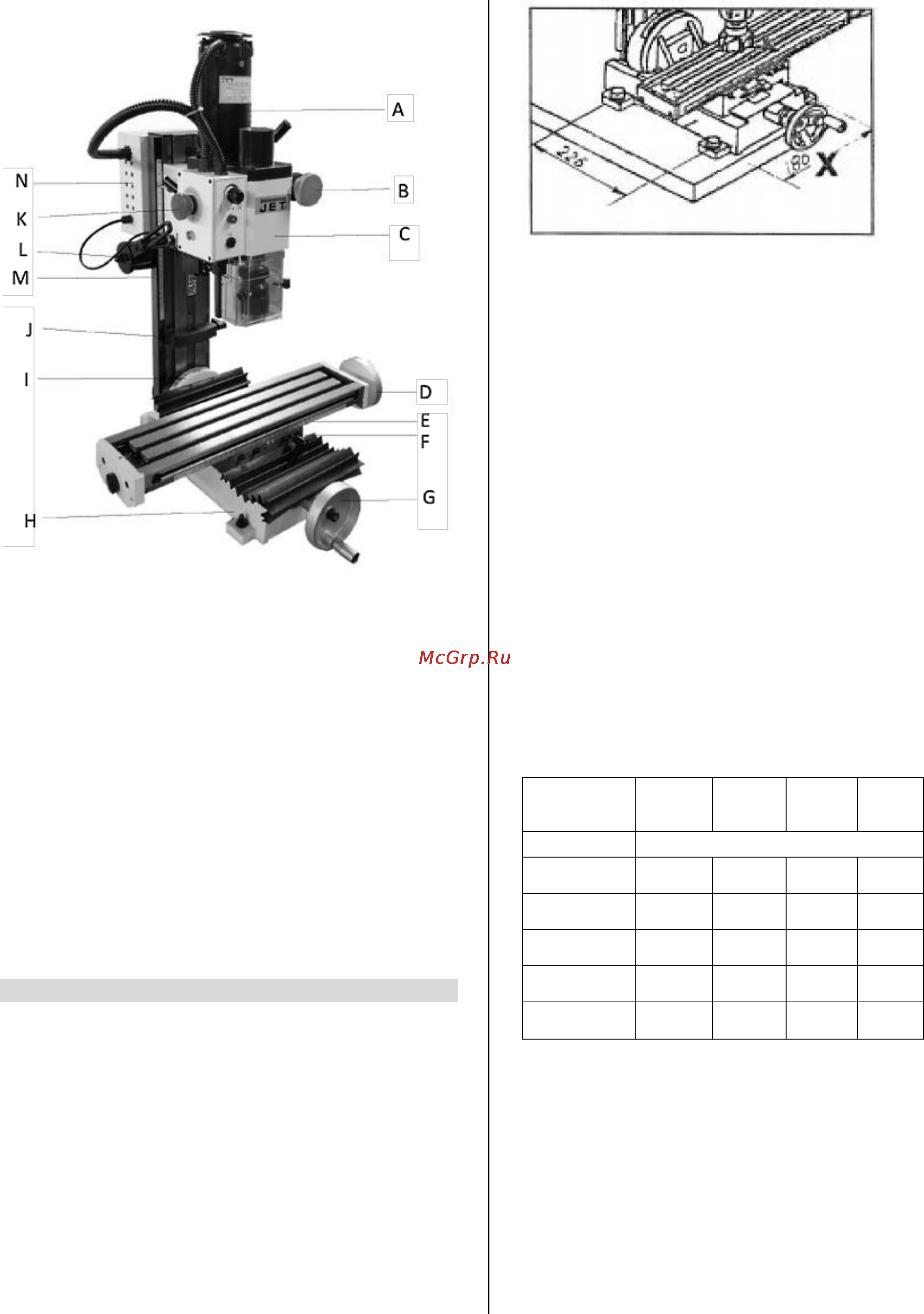

Рис.1
A Двигатель
B Маховик микроподачи
C Бабка и шпиндель
D Маховик продольной подачи
E Рабочий стол
F Салазки
G Маховик поперечной подачи
H Основание
I Соединительная стойка
J Ограничитель
K Блок управления
L Противовес
M Колонна
N Электрический шкаф
4. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
4.1 Установка станка
Расположите станок правильно, чтобы обеспечить
необходимую точность работы.
Рабочий стол должен иметь ровную, плоскую
поверхность.
Не устанавливайте станок в местах с прямым
попаданием солнечного света, высокой
влажностью и запыленностью.
Просверлите в столе 4 отверстия с таким же
диаметром, как отверстия на основании станка.
(Обратите внимание на положение станка.
Проверьте положение маховика оси Y, для
удобства дальнейшего использования он должен
выходить за пределы стола.)
Отрегулируйте положение станка в
горизонтальной плоскости и закрепите его на столе
при помощи 4-х болтов M10.
4.3 Подсоединение к электрической сети.
Подключение, отключение питания и заземление
осуществляется с помощью вилки, установленной
на станке. По соображениям безопасности не
заменяйте ее на вилку другого типа.
Для защиты блока управления, рекомендуем
установить предохранитель. Номинальный ток
предохранителя и длину провода между
предохранителем и разъемом для подключения
определяются по "Таблице параметров
удлинительного провода".
Таблица подбора удлинителя
Номинальн
ый ток
предохрани
теля
ЗА
6A
10A
13A
Длина
провода
Сечение провода, мм
2
7,5 м
0,75
0,75
1,0
1,25
15 м
0,75
0,75
1,0
1,5
22,5 м
0,75
0,75
1,0
1,5
30 м
0,75
0,75
1,25
1,5
45,5 м
0,75
1,25
1,5
2,5
Требуемый источник питания 110В или 230В,
однофазный, 50/60Гц.(см. табличку на передней
панели станка)
Перед подключением кабеля питания убедитесь,
что кнопка аварийного останова (А) (слева, рядом с
электрическим шкафом) находится в положении
выключено ("OFF").
Перед началом работ по техническому
обслуживанию и замене комплектующих (н-р,
защитного кожуха) отключите питание станка,
выдернув вилку из розетки.
