Руководство по эксплуатации станка JET JMD-16A 6

Во избежание преждевременного выхода

электродвигателя станка из строя и увеличения

ресурса его работы необходимо: регулярно

очищать электродвигатель от стружки и пыли;

контролировать надежность контактов

присоединенных силовых кабелей;

контролировать соответствие сечения силового

или удлинительного кабеля.

3.2 Объем поставки

 Станок в сборе

 Шомпол (зажимная тяга) M10

 Инструкция по эксплуатации на русском языке

 Набор инструментов

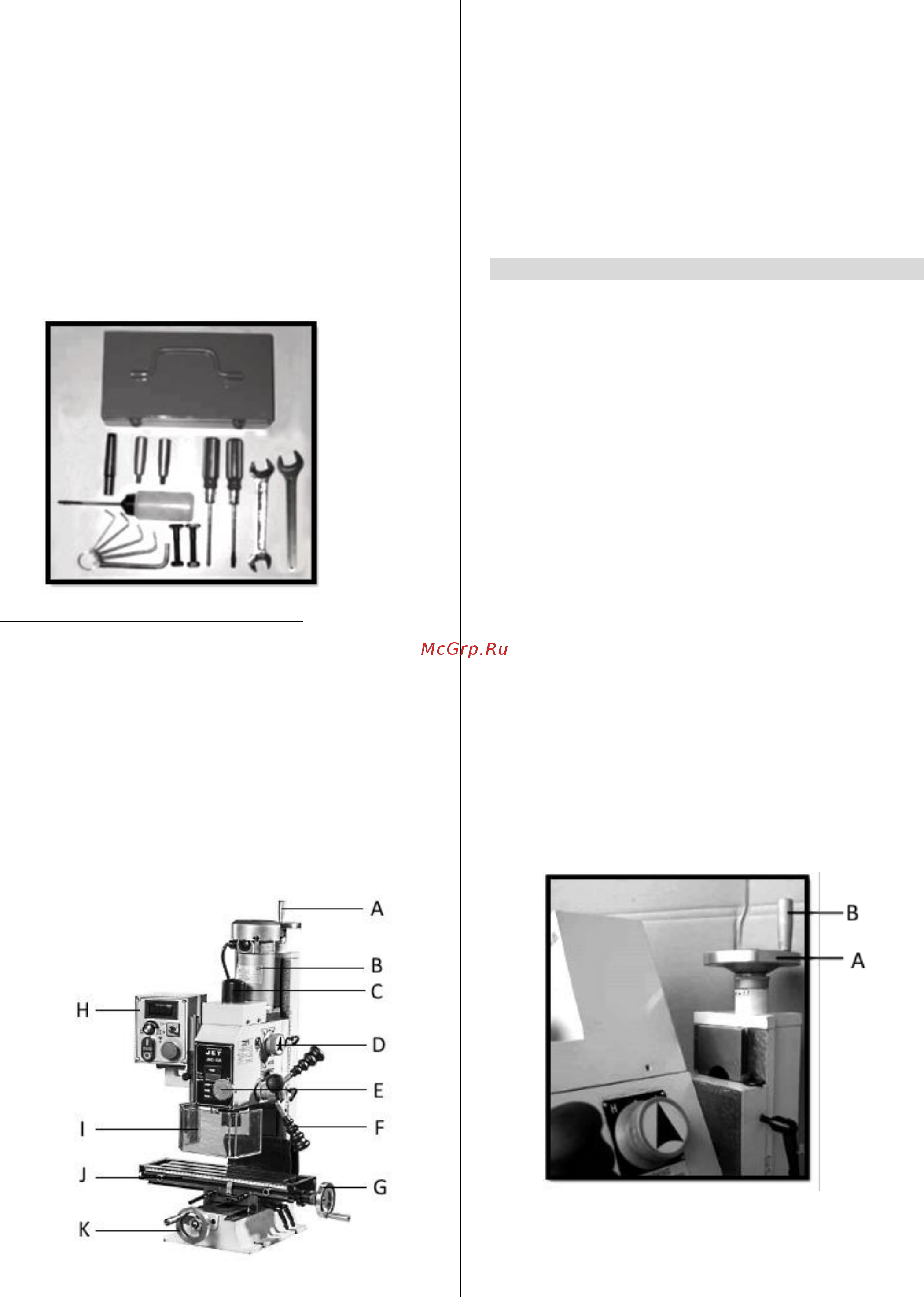

Рис.1

Состав набора инструментов (Рис. 1)

 1 масляный шприц

 1 оправка MT2

 2 гаечных ключа (17-19, 25мм)

 6 шестигранных ключей (2.5,3,4,5,6 мм)

 1 плоская отвертка

 1 крестовая отвертка

 4 рукоятки

 2 болта M8

 2 шайбы M8

 2 гайки M8

3.3 Описание станка

Рис.1

A Маховик подъема фрезерной головки

B Двигатель

C Крышка шомпола

D Переключатель режима скоростей

E Маховик микроподачи

F Рукоятка быстрой подачи пиноли

G Маховик продольного перемещения стола

H Пульт управления

I Защитный экран

J Крестовой стол

K Маховик поперечной подачи

4. МОНТАЖ

 В месте расположения станка необходимо

обеспечить хорошее освещении, низкую

влажность и достаточное пространство для

вращения головки станка на 360.

 Осторожно поднимите станок с помощью

подходящего грузоподъемного оборудования и

установите на жесткой опорной поверхности или

подставке. Для лучшей работы станка прикрепите

его к опорной поверхности с помощью болтов.

 Так как элементы станка являются движущимися

во время работы, не рекомендуется работать на

незакрепленном станке!

 Прежде, чем прикрепить станок к поверхности,

необходимо выровнять его в обоих направлениях.

Для этого используйте монтажный уровень,

устанавливаемый на столе станка в каждом из

направлений.

 Если стол станка расположен не горизонтально,

подложите прокладку под нижний угол (углы)

станка, пока не выровняете его. Затяните

крепежные болты. Проверьте уровень снова. При

необходимости отрегулируйте станок заново до

достижения горизонтального положения. После

окончательного затягивания крепежных болтов,

проверьте уровень повторно.

Рис.2

 Прикрутите рукоятку (В, Рис.2) к маховику (А,Рис.2)

и затяните ее.

 Повторите те же действия с остальными

рукоятками.

Рис.02

Рис.03
