Руководство по эксплуатации станка JET JMD-16A 7
5. РАБОТА СТАНКА

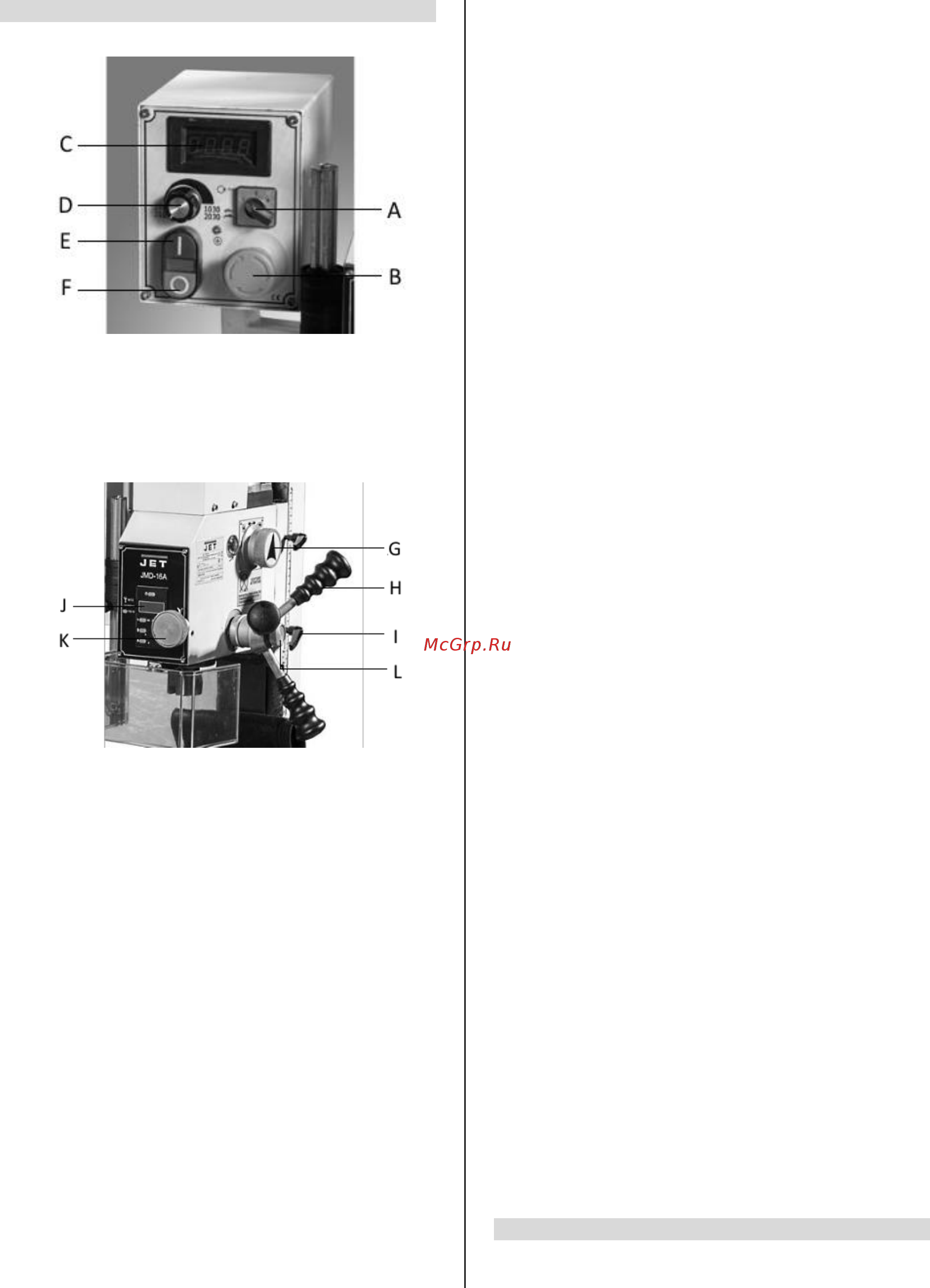

5.1 Панель управления
Рис.3
A Переключатель направления вращения
B Кнопка аварийного останова
C Индикатор частоты вращения
D Регулировка частоты вращения
E Кнопка запуска станка
F Кнопка выключения станка
Рис.4
G Режимы скорости (быстро/медленно)
H Рукоятка подачи пиноли
I Фиксатор перемещения головки
J Индикатор глубины сверления
K Маховик микроподачи
L Переключатель на микроподачу
5.2 Сверлильные операции
Проверьте правильность установки сверлильного
патрона (сверла)
Зажмите заготовку в тисках и разместите под
сверлом. Пользуйтесь маховиками продольной и
поперечной подачи стола для точного
позиционирования заготовки.
В случае необходимости переместите головку
фрезерного станка по вертикальной
направляющей, ослабив фиксаторы (I, рис.4) и
поворачивая маховик (А, рис.1). Затяните
фиксаторы.
Выберите необходимую скорость вращения
шпинделя, выбрав диапазон скорости (G, рис.4) и
задав значение ручкой (D, рис.3) на пульте
управления.
Направление вращения шпинделя устанавливается
переключателем (A, рис.3)
Проверьте кнопку аварийного останова, она не
должна быть нажата. В случае необходимости
отпустите ее, поворачивая по часовой стрелке.
Запустите станок (E, рис.3)
Произведите сверление заготовки, подавая пиноль
поворотом штурвала (Н, рис.4)
Глубина выката пиноли отображается на цифровом
индикаторе (J, рис.4). Поменять размерность
отображения дюйм/мм и задать нулевую точку
можно нажав на соответствующие кнопки,
расположенные под индикатором.
После завершения работы отключите станок (F,
рис.3)
5.3 Фрезерные операции
Проверьте правильность установки фрезерной
оправки.
Зажмите заготовку в тисках.
Отрегулируйте положение фрезерной головки. В
случае необходимости переместите головку
фрезерного станка по вертикальной
направляющей, ослабив фиксаторы (I, рис.4) и
поворачивая маховик (А, рис.1). Затяните
фиксаторы.
Для точного расположения фрезы переключите
механизм выдвижения пиноли в режим
микроподачи, затянув винт (L, рис.4). Теперь
выдвижение пиноли можно осуществлять винтом
(К, рис4).
Глубина выката пиноли отображается на цифровом
индикаторе (J, рис.4). Поменять размерность
отображения дюйм/мм и задать нулевую точку
можно нажав на соответствующие кнопки,
расположенные под индикатором.
Выберите необходимую скорость вращения
шпинделя, выбрав диапазон скорости (G, рис.4) и
задав значение ручкой (D, рис.3) на пульте
управления.
Направление вращения шпинделя устанавливается
переключателем (A, рис.3)
Проверьте кнопку аварийного останова, она не
должна быть нажата. В случае необходимости
отпустите ее, поворачивая по часовой стрелке.
Запустите станок (E, рис.3)
Произведите фрезерование, подавая заготовку при
помощи маховиков продольного и поперечного
перемещения стола (G, K, рис.1).
После завершения работы отключите станок (F,
рис.3)
6. РАБОТА ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Внимание:
Перед работами по наладке и
