Руководство по эксплуатации станка JET JMD-16A 8
регулировке станок должен быть предохранен от
непроизвольного включения. Вытащите сетевой
штекер из розетки.
6.1 Выбор скорости вращения шпинделя
Выбор диапазона регулировки частоты вращения
определяется положением переключателя (G,
рис.4). Изменение положения переключателя
нужно проводить на малых оборотах или при
выключенном станке.
Значение скорости в пределах выбранного
диапазона устанавливается ручкой (D, рис.3) на
пульте управления. Изменение частоты вращения
шпинделя можно производить при включенном
станке.
6.2 Замена оправки фрезы
Отключите станок от сети, выдернув вилку из
розетки.
Снимите крышку зажимной тяги (шомпола) на
корпусе двигателя (A, Рис. 5).

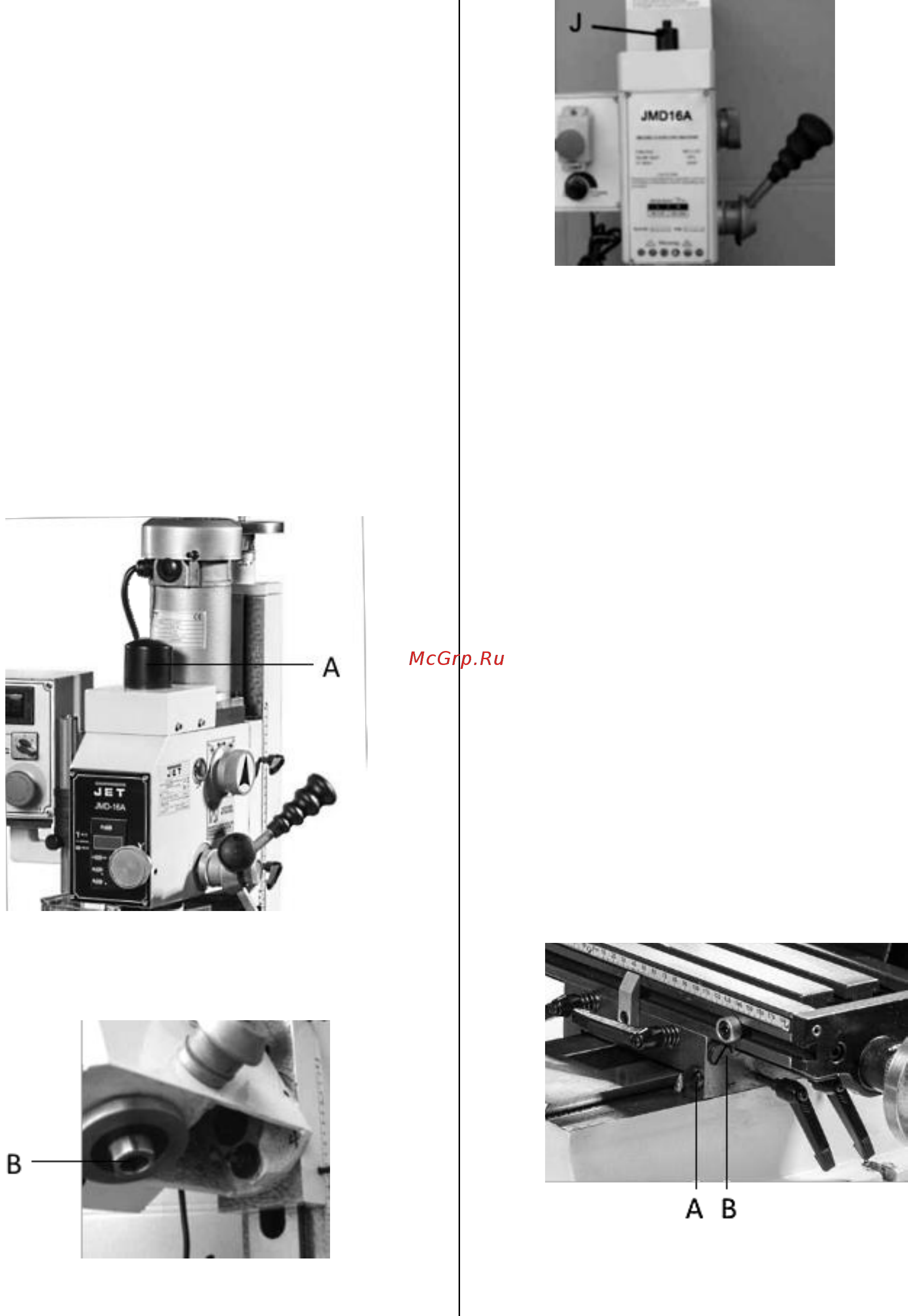

Рис.5
Придержите шпиндель (B, Рис. 6), чтобы он не
сместился, и ослабьте зажимную тягу (J, Рис. 7) с
помощью 25мм гаечного ключа из набора
инструментов.
Рис.6
Ослабьте зажимную тягу, сделав примерно 3-4
полных оборота.
Рис.7
Постучите по верхней части зажимной тяги
резиновым молотком, чтобы выбить оправку.
Придерживайте пиноль одной рукой, ослабляя
зажимную тягу другой. Продолжайте ослаблять
зажимную тягу, пока оправка не извлечется из
шпинделя. Протрите шпиндель чистой сухой
тряпкой.
Протрите новую оправку чистой сухой тряпкой и
поместите ее в шпиндель. Вставьте зажимную тягу
в оправку и затяните с помощью гаечного ключа.
6.3 Замена сверлильного патрона
Для извлечения сверлильного патрона или сверла
с коническим хвостовиком можно использовать
шомпол. Снимите пластиковую крышку (А, рис.5),
поместите шомпол в отверстие шпинделя и
аккуратно постучите резиновым молоточком по
нему, придерживая сверлильный патрон рукой.
6.4 Регулировка клиновых вставок
При эксплуатации станка перемещение стола по
направляющим вызывает естественный износ.
Отрегулируйте вставки для компенсации этого
износа.
Винты регулировки клиновых вставок продольного
и поперечного перемещения стола расположены
на подвижной каретке стола справа (А, В, рис.8).
Рис.8
Винт регулировки клиновых вставок вертикальной
направляющей расположен на колонне (С, рис.9).
