Руководство по эксплуатации станка JET JMD-20LA 11

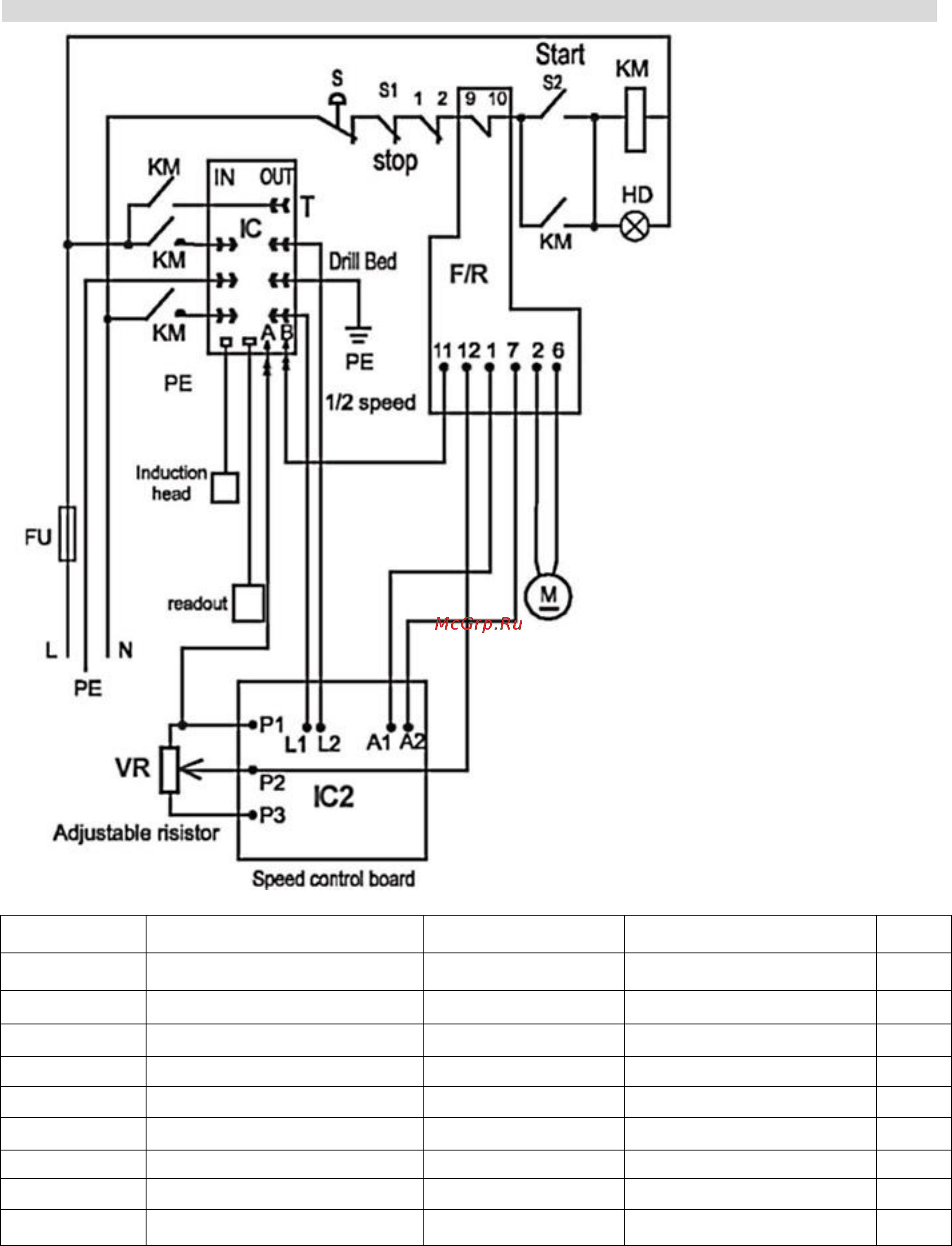

8. ЭЛЕКТРОСХЕМА
Обозначение
Функция
Модель
Тех. характеристики
Кол-во
M
Двигатель
JMD-20LA & JMD-20LA
DRO
DC230V/1PH/750W
1
KM
Магнитный пускатель
ZH-B
1
S
Аварийный выключатель
1
FU
Предохранитель
10A
2
IC
Контроллер
DC 230V
1
IC2
Контроллер
DC 230V
1
F/R
Реверсивный переключатель
1
S1
Выключатель
1
S2
Выключатель
1
