Руководство по эксплуатации станка JET JMD-20LA 6

увеличения сроков эксплуатации выбирайте станки

с запасом.

Станок предназначен для эксплуатации в закрытых

помещениях с температурой от 10 до 35⁰С и

относительной влажностью не более 80%.

Во избежание преждевременного выхода

электродвигателя станка из строя и увеличения

ресурса его работы необходимо: регулярно

очищать электродвигатель от стружки и пыли;

контролировать надежность контактов

присоединенных силовых кабелей;

контролировать соответствие сечения силового

или удлинительного кабеля.

3.2 Объем поставки

 Станок в сборе

 Шомпол (зажимная тяга) M10

 Сверлильный патрон

 Инструкция по эксплуатации на русском языке

 Набор инструментов

Рис.1

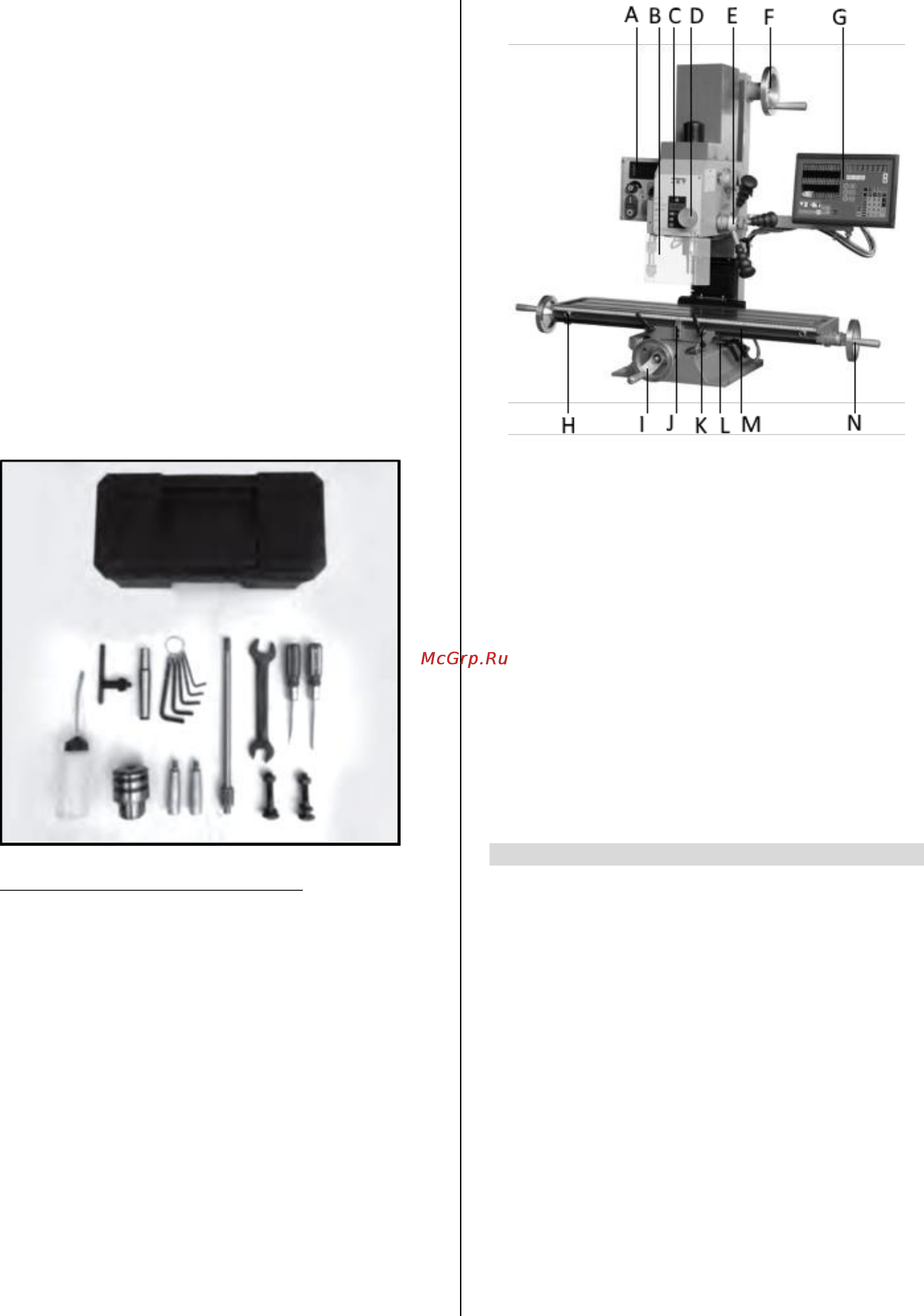

Состав набора инструментов (Рис. 1)

 1 Масленка

 1 Гаечный ключ 17/19

 5 Набор ключей 2.5, 3, 4, 5, 6 мм

 2 Отвертка

 4 Рукоятки

 1 Стяжной болт

 1 Патрон 3-16 мм, B16

3.3 Описание станка

Станок предназначен для выполнения операций

сверления, зенкерования, развертывания,

фрезерования в заготовках из стали, цветных

металлов и сплавов, пластмасс.

Рис.1

A. Панель управления

B. Защитный экран шпинделя

C. УЦИ выката пиноли

D. Маховик микроподачи

E. Ручка подачи пиноли

F. Ручка вертикального перемещения головки

G. Панель цифровой индикации перемещения

стола и головки

H. Ограничитель движения стола

I. Маховик поперечного перемещения стола

J. Указатель положения стола

K. Фиксатор продольного положения стола

L. Фиксатор поперечного положения стола

M. Крестовой стол с Т-образными пазами

N. Маховик продольного перемещения стола

4. МОНТАЖ

 В месте расположения станка необходимо

обеспечить хорошее освещении, низкую

влажность и достаточное пространство для

вращения головки станка на 360.

 Осторожно поднимите станок с помощью

подходящего грузоподъемного оборудования и

установите на жесткой опорной поверхности или

подставке. Для лучшей работы станка прикрепите

его к опорной поверхности с помощью болтов.

 Так как элементы станка являются движущимися

во время работы, не рекомендуется работать на

незакрепленном станке!

 Прежде, чем прикрепить станок к поверхности,

необходимо выровнять его в обоих направлениях.

Для этого используйте монтажный уровень,

устанавливаемый на столе станка в каждом из

направлений.

 Если стол станка расположен не горизонтально,

подложите прокладку под нижний угол (углы)

Рис.02
