Руководство по эксплуатации станка JET JUM-X2 6
Опасность от разлома полотна пилы.
Опасность из-за разлетающейся стружки и
частей заготовок.
Опасность из-за шума и летящей стружки.
Обязательно надевайте средства
индивидуальной защиты, такие как защитные
очки и наушники.
3. СПЕЦИФИКАЦИЯ СТАНКА
3.1 Технические характеристики
Макс. диаметр сверления ................................. 16 мм
Макс. диаметр концевой фрезы ....................... 16 мм
Макс. диаметр торцевой фрезы ....................... 30 мм
Макс диаметр дисковой фрезы ........................ 63 мм
Частота вращения шпинделя ............. 0-2500 об/мин
Конус шпинделя .................................................. MK-3
Диаметр вала под дисковую фрезу .................. 16 мм
Наклон вертикальной головы ....... 45 влево/вправо
Расстояние шпиндель-стойка. ......................... 265 мм
Расстояние шпиндель-стол. ............................ 230 мм
Горизонтальный шпиндель-стол. ................... 230 мм
Размер стола по оси Х и Y ........................ 460x120 мм
Ход стола по оси Х / Y / Z.................. 300х120х205 мм
Т-образный паз, 3 ............................................... 12 мм
Выходная мощность ........................... 0,5 кВт/S
1
100%
Потребляемая мощность ................... 0,75 кВт/S
6
40%
Габаритные размеры ....................... 594x740x595 мм
Масса ..................................................................... 95 кг
Сетевое питание ....................... 220 В ~1L/N/PE 50 Гц
Рабочий ток .............................................................. 1 A
Сечение силового кабеля (H07RN-F) ........ 3x0,75 мм²
Устройство защиты .................................................. 5 A
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
3.2 Уровень шума
Уровень мощности звука (согласно EN 11202):
Холостой ход максимальное число оборотов 70-75
дБ (A)
Приведенные значения относятся к уровню
испускания шума и не являются необходимым
уровнем для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оценить
возможные риски.
3.3 Объем поставки
Сверлильный патрон 13 мм с оправкой Mk-3
Зажимная тяга М10
Оправка для горизонтального фрезерования
Защитный экран

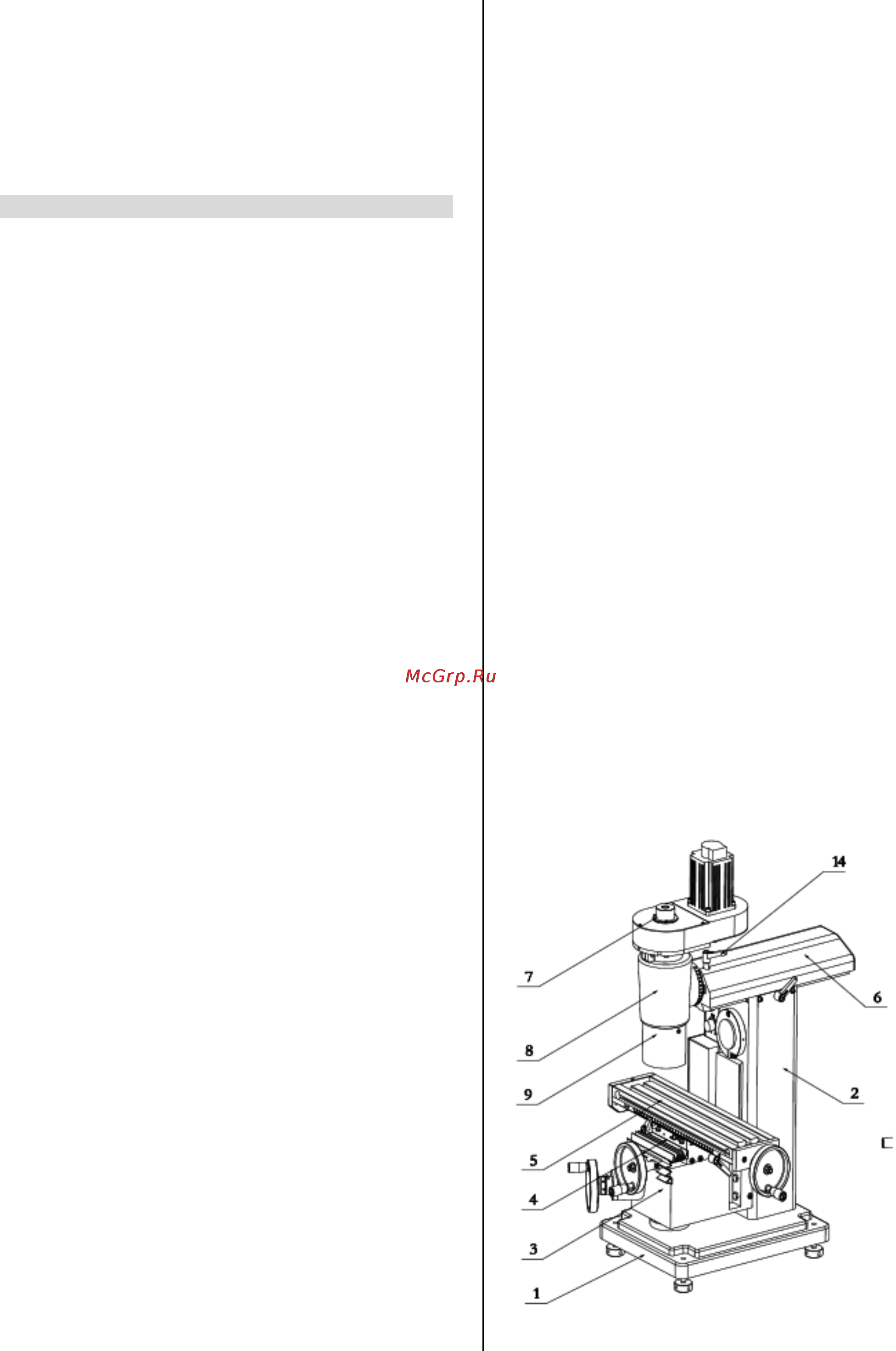

Деталировка
3.4 Описание станка
Настольный универсально-фрезерный станок JET
модели JUM-X2 имеет схему компоновки классиче-
ских моделей универсальных станков, перемеща-
ющийся по вертикали рабочий стол, возможность
выполнения вертикального и горизонтального
фре-зерования, жесткую опору горизонтального
шпин-деля (серьгу).
По соображениям компактности, выбор способа
фрезерования (горизонтального или вертикально-
го), осуществляется перестановкой фрезерной го-
ловы в необходимое положение.
При вертикальном фрезеровании возможно вы-
полнение работ под наклоном влево или вправо.
Изменение частоты вращения шпинделя осуществ-
ляется плавно при помощи рукоятки. Безщеточный
двигатель позволяет передавать более высокий
крутящий момент и менее шумный.
Это идеальный станок для хобби, моделирования,
изучения обработки металла, некоторой
обработки и выполнения ремонтных работ.
