Руководство по эксплуатации станка JET JUM-X2 7

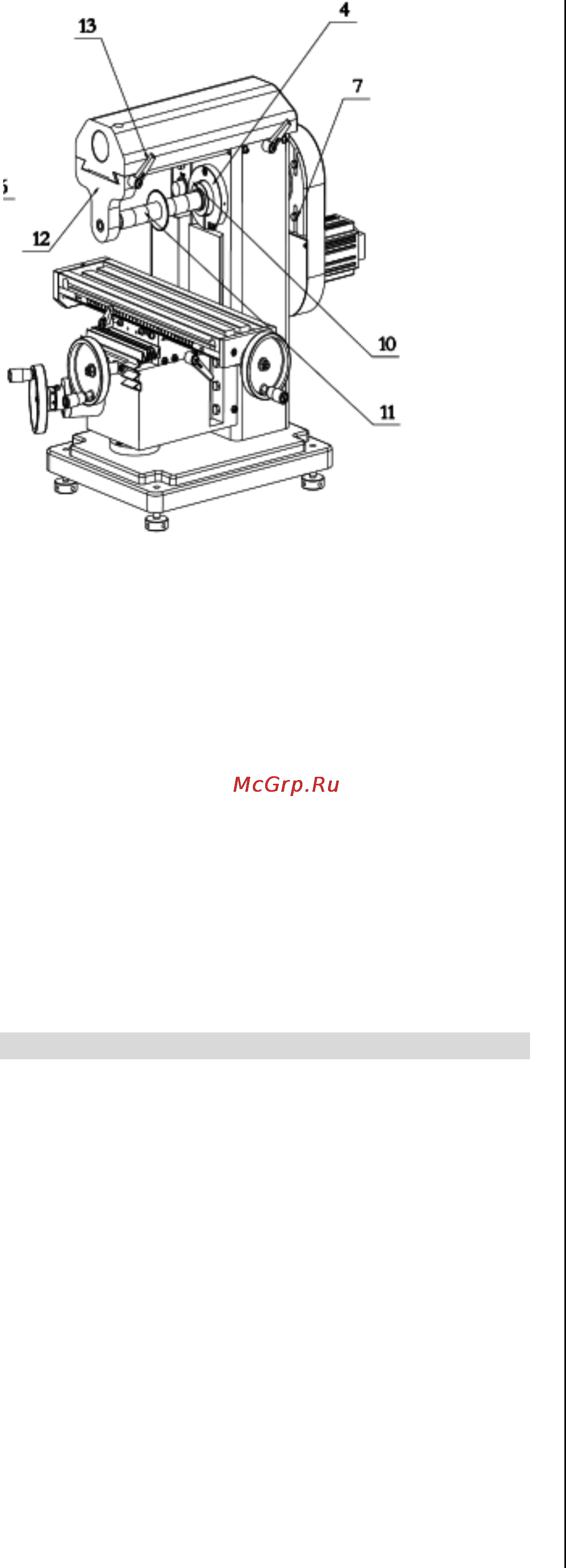

Рис.1
1 .... Основание
2 .... Вертикальная стойка
3 .... Консоль стола
4 .... Направляющие стола
5 .... Рабочий стол
6 .... Консоль
7 .... Элементы фрезерной головы
8 .... Держатель фрезерной головы
9 .... Позиционирующий блок
10 .. Посадочное отверстие горизонтального
положения
11 .. Оправка горизонтального шпинделя
12 .. Опора горизонтального шпинделя (серьга)
13 .. Фиксирующая рукоятка опоры
14 .. Фиксирующая рукоятка фрезерной головы
4. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
4.1 Транспортировка
Допустимая температура окружающей среды при
хранении и транспортировке -20 +40⁰С
Дайте станку прогреться в течении 8 часов в
теплом помещении, если он находился на холоде.
Не включайте станок.
По соображениям транспортной упаковки станок
не собран полностью и узлы, и элементы
установлены в транспортном положении.
Если Вы при распаковке обнаружили повреждения
вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запускайте
станок в работу!
Утилизируйте, пожалуйста, упаковку в
соответствии с требованиями охраны окружающей
среды.
4.2 Установка
Удалите защитную транспортную смазку с
помощью мягких растворителей.
Не включайте станок, если Вы не выполнили все
необходимые действия по подготовке станка к
работе.
Станок предназначен для работы в закрытых
помещениях.
Станок должен устанавливаться на
подготовленной ровной поверхности на подставке
или верстаке способных выдержать его вес,
закреплен винтами или установлен на имеющихся
опорных регулируемых ножках.
При выборе места расположения станка
учитывайте зону перемещения стола, включая
маховики, место для размещения фрезерной
головы при работе горизонтальным шпинделем,
удобный доступ для работы и обслуживания
станка.
Избегайте размещать станок в зоне прямых
солнечных лучей во избежание перегрева,
повышенной влажности и пыли.
ВНИМАНИЕ: При выборе места расположения
учитывайте величину возможного перемещения
рабочего стола по осям Х и Y. А так же
выступающие габариты маховиков перемещения
по этим координатам.
Закрепите станок 4-мя болтами М10.
Удостоверьтесь, что станок стоит устойчиво и не
может опрокинуться!
4.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а также
применяемые силовые кабели должны
соответствовать предписаниям. Напряжение и
частота тока в сети должны соответствовать
параметрам, указанным на фирменной табличке
станка.
Установленное изготовителем защитное
устройство должно быть рассчитано на 5А.
Применяйте для подсоединения только силовые
кабели с обозначением H07RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
4.4 Первичная смазка
Перед первым пуском в эксплуатацию станка
необходимо смазать все места смазки.
При несоблюдении этого требования возможны
значительные повреждения!
4.5 Подготовка станка к работе
1) Удалите все приспособления и
принадлежности, которыми Вы пользовались при
установке и настройке станка.
