Руководство по эксплуатации станка JET JMD-X4L 7

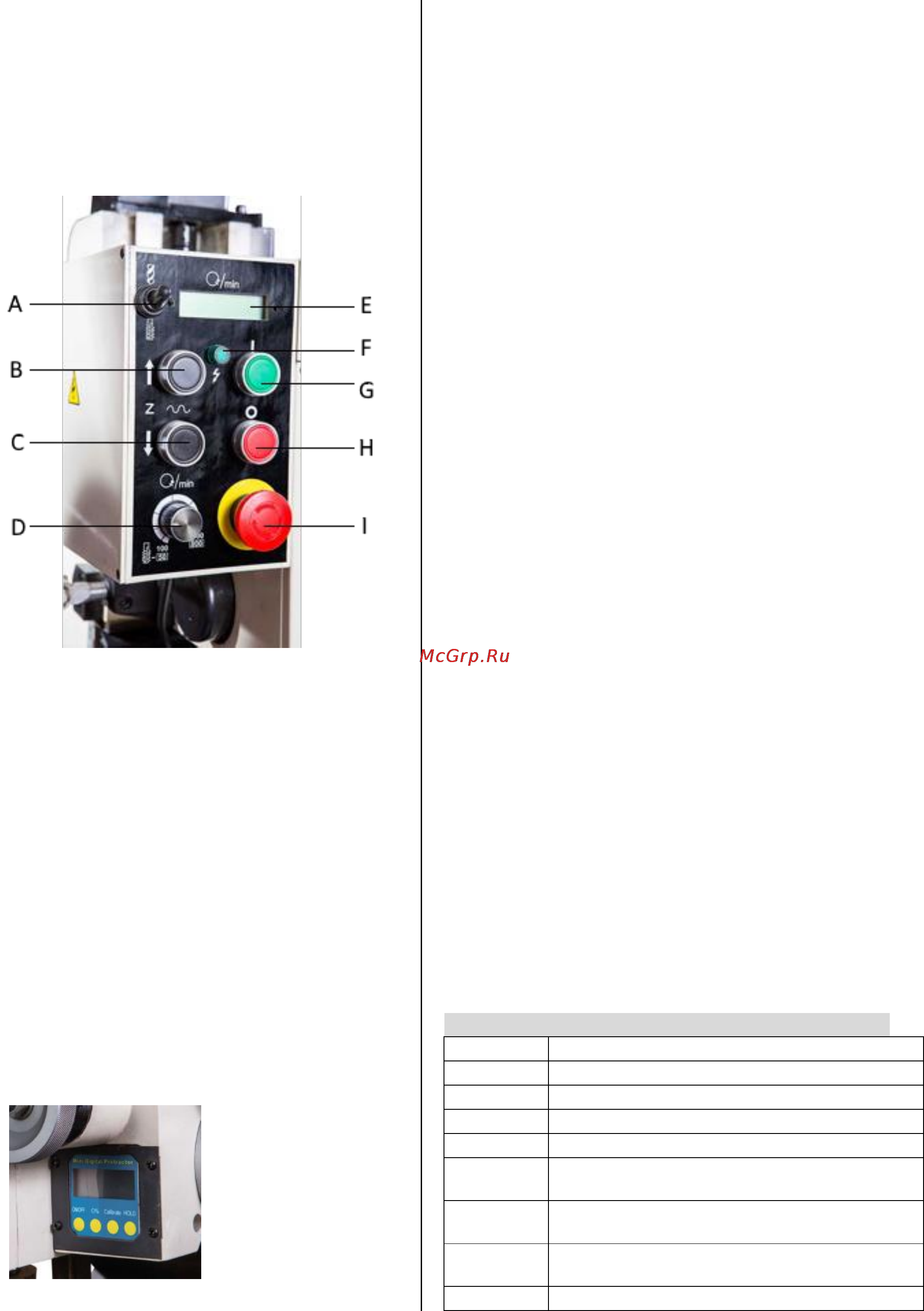

2. Кнопками (В и С, рис.2) установите
фрезерную головку на нужную высоту. Для
установки точного положения необходимо
пользоваться винтом микроподачи (F, рис.1). Винт
микроподачи активен при затянутой ручке (М,
рис.1). Положение выката пиноли отображается
на устройстве цифровой индикации (G, рис.1).
Рис.2
3. Включите вращение шпинделя (G, рис.2).
Скорость вращения шпинделя можно
отрегулировать вращением ручки (D, рис.2).
Скорость вращения шпинделя отображается на
дисплее цифрового индикатора (Е, рис.2)
4. Переключателем (А, рис.2) можно выбрать
режим сверления или режим нарезания резьбы. В
режиме нарезания резьбы можно менять
направление вращение шпинделя нажатием на
кнопки (L, рис.1), расположенные на ручках
подачи пиноли. В режиме сверления кнопки
неактивны.
7.1 Наклон фрезерной головки
Для наклона фрезерной головки ослабьте три
гайки на присоединительном фланце, вытяните
пружинный фиксатор на себя и поверните головку.
Угол наклона фрезерной головки отображается на
цифровом индикаторе (рис.3)
Рис.3
1. Нажмите кнопку «Вкл./Выкл. («On/Off»), на
дисплее отобразится значение угла, на который
повернута шпиндельная бабка. Нажмите кнопку
снова и удерживайте 3-5 секунд, индикатор
выключится.
2. При повороте шпиндельной бабки на дисплее
появится значение угла поворота. Кнопка Calibrate
устанавливает значение на ноль. При длительном
нажатии на кнопку Calibrate отображается угол
поворота от вертикальной оси.
3. При нажатии кнопки «HOLD» («Фиксация»),
текущее значение угла зафиксируется и будет
сохраняться при изменении угла наклона головки,
а с обеих сторон значения будет мигать указатель.
При повторном нажатии кнопки произойдет сброс
фиксации.
4. Нажатие на кнопку «0%» приводит к
отображению тангенса угла поворота. Еесли угол
поворота больше 45, при нажатии кнопки «0%», на
дисплее отобразится значение tg (90-угол
поворота).
5. Когда на дисплее появляется символ,
указывающий на то, что батарея разряжена,
дисплей угла поворота перестает
функционировать. Откройте крышку батареи,
расположенную сзади, и замените батарею на
новую CR2032 3V. Если станок не используется в
течение длительного периода, пожалуйста,
извлеките батарею во избежание ее протечки и
повреждения устройства.
7.4 Замена инструмента
Для замены инструмента, выкрутите защитную
крышку шомпола. Внимание, левосторонняя
резьба! Затем выкрутите шомпол на несколько
оборотов и резким ударом сверху выбейте
инструмент из конуса шпинделя. Затем выкрутите
шомпол до конца и замените инструмент.
Новый инструмент установите в конус шпинделя и
затяните шомполом. Установите защитную
крышку.
7. ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
350045
Подставка под станок
350055
Система подвода СОЖ пластик
50000475
Система подвода СОЖ
59500073
Переходная оправка МК4/МК3
59500072
Переходная оправка МК4/МК2
50000165
Комплект прихватов для 14-мм Т-
образного паза
464816
Поворотный стол с круглой планшайбой
200 мм/МК-3
385021
Поворотные машинные тиски 150х40х0-
140 мм
50000058
Поворотные тиски 80x100 мм
