Руководство по эксплуатации станка JET JMD-X4L 8

50000064

Угловые тиски 100 мм

GR07708

Дорн для сверлильного патрона

B16/MK4

59500083

Прецизионный быстрозажимной патрон

1-13 мм/В16, точность 0,06 мм

59500080

Быстрозажимной патрон 1-13 мм/В16,

точность 0,35 мм

59500085

Сверлильный патрон 1,5-13 мм/В16 под

ключ

59500086

Сверлильный патрон 3-16 мм/В16 под

ключ

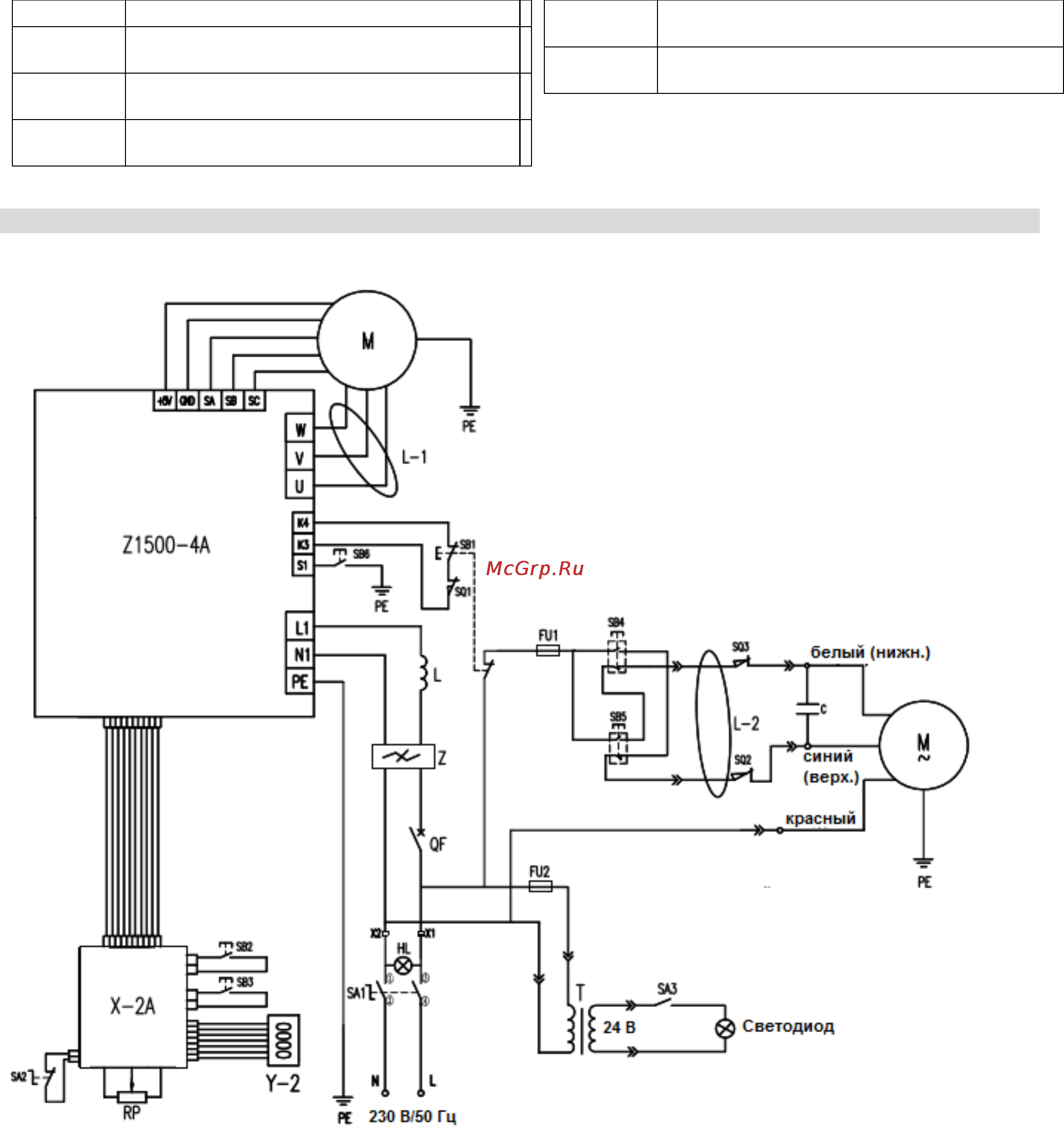

8. ЭЛЕКТРИЧЕСКАЯ СХЕМА 220V

JMD-X4L.....1~230 В, 50 Гц

SA1: переключатель питания

SA2: переключатель фрезерование/нарезание резьбы

SA3: светодиодный переключатель

SB1: аварийный останов

SB2: пуск

SB3: останов

SB4: верх

SB5: низ

SB6: нарезание резьбы
