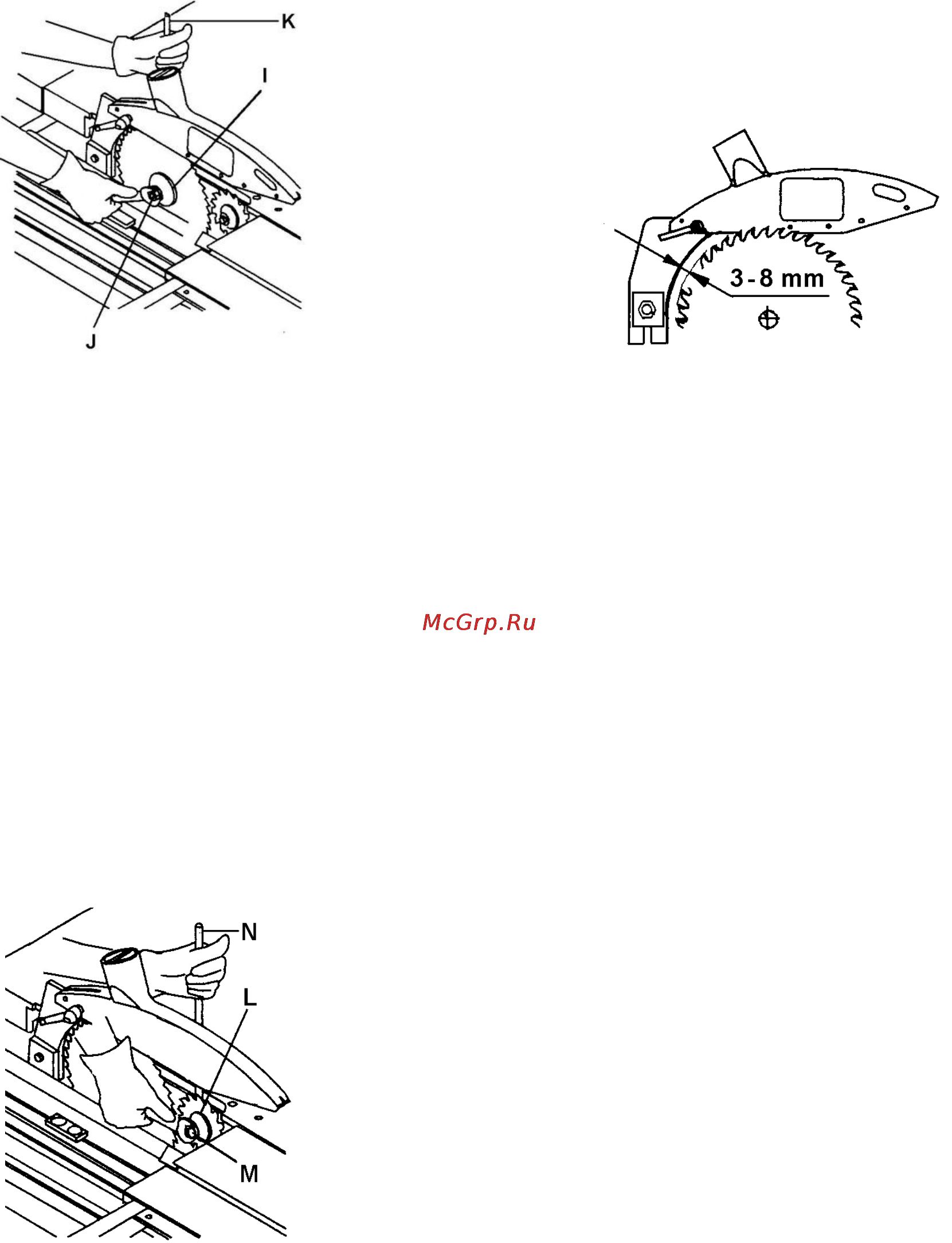

Рис. 14

Поставьте замыкающий штифт (K) в от-

верстие стола для распила и поверните ось с

помощью гаечного ключа до тех пор, пока

стопорный штифт не войдет в отверстие осе-

вого блока диска.

Теперь отвинтите гайку (J).

Внимание!:

Гайка имеет левостороннюю резьбу.

Перед установкой нового диска убедитесь

в том, что посадочное место не загрязнено.

Это предотвратит неровный ход ножовоч-

ного полотна.

Перед запуском станка, после закручива-

ния гайки, не забудьте вытащить стопоря-

щий штифт.

Подрезной диск заменяется следующим

образом:

Наденьте гаечный ключ на гайку диска.

Рис. 15

Поставьте стопорящий штифт (N) в отвер-

стие стола для распила и поверните ось с

помощью гаечного ключа до тех пор, пока

стопорящий штифт не войдет в отверстие

осевого блока диска.

Теперь открутите гайку.

Замените подрезной диск.

После замены диска закрутите гайку.

Монтаж расклинивающего ножа

Использование расклинивающего ножа

обязательно.

Станок снабжен расклинивающим ножом

для использования с дисковой пилой диа-

метром от 250 до 315 мм.

Расклинивающий нож должен быть отре-

гулирован таким образом, чтобы по всей

длине расстояние между ним и пилой было в

пределах от 3-х до 8 мм (Рис. 16).

Рис. 16

Расклинивающий нож (P, Рис 17) может

быть отрегулирован как в вертикальном, так

и в горизонтальном положении.

Высота установки должна быть отрегули-

рована таким образом, чтобы нижняя часть

ножа никогда не превышала 3 мм самого вы-

сокорасположенного зубца диска.

После настройки высоты всегда фикси-

руйте центральный болт (Q).

Положение относительно боковых сторон

расклинивающего ножа отрегулировано за-

водом-изготовителем.

Для установки расклинивающего ножа на

одной прямой с дисковой пилой используют-

ся 4 малых регулировочных винта. Для про-

резания пазов или протачивания канавок

требуется специальный расклинивающий

нож.

Расклинивающий нож должен быть отре-

гулирован таким образом, чтобы во время

эксплуатации верхняя часть ножа никогда не

опускалась ниже, чем высшие зубья диска.

Никогда не снимайте этот расклиниваю-

щий нож. Обратная отдача сильна и очень

опасна.

Монтаж защиты пильного диска

Использование защиты дисковой пилы

обязательно.

Защитное устройство дисковой пилы

должно быть опущено к обрабатываемому

изделию для минимизации числа открытых

зубьев.

Положение защитного устройства (O)

должно быть отрегулировано таким образом,

чтобы были покрыты оба, основной и под-

резной диски, а высота подъема должная

быть такой, чтобы обрабатываемое изделие

могло легко скользить под ним (Рис. 17).
