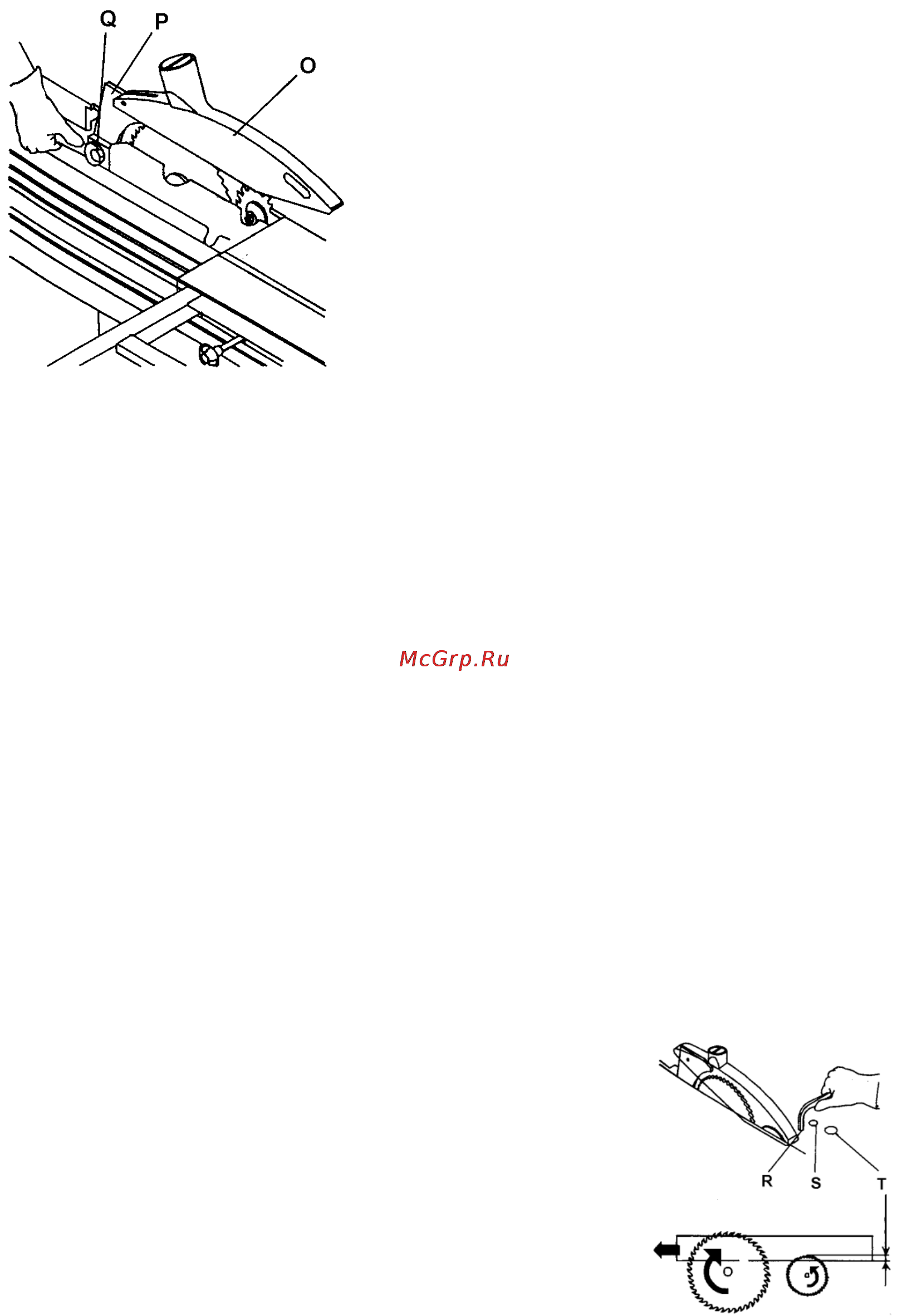

Рис. 17

Убедитесь в том, что рукоятка блокировки

затянута до конца.

В целях безопасности и проблем со здо-

ровьем настоятельно рекомендуется подклю-

чить станок к вытяжной системе.

Требуется подсоединить оба выходных от-

верстия. Вытяжная система должна быть

достаточно мощной, чтобы поддерживать

скорость воздушного потока как минимум 20

м/сек., при 100 мм выходном отверстии

станка.

5.3. Подключение вытяжной установки

Перед пуском в эксплуатацию станок дол-

жен быть подключен к вытяжной установке

таким образом, чтобы при включении станка

автоматически включалась вытяжная уста-

новка.

Шланг, Y-образная соединительная деталь

и опора шланга подсоединяются непосредст-

венно к станку.

Пропускная способность вытяжной уста-

новки диаметром 100 мм должна быть 20

м/сек.

Вытяжные шланги должны соответство-

вать по качеству «трудновоспламеняемым»

материалам и соединены с заземлением вен-

тиляционной установки.

5.4. Подключение к электрической сети

Подсоединение к сети со стороны клиен-

та, а также применяемые удлинители долж-

ны соответствовать тех. характеристикам.

Напряжение сети и частота должны соот-

ветствовать рабочим параметрам, указанным

на фирменной табличке.

Установленное потребителем защитное

устройство должно быть рассчитано на 16 А.

Подключение и ремонт электрического

оборудования разрешается проводить только

квалифицированным электрикам.

Станок оснащен 16 – амперной штепсель-

ной вилкой стандарта CCE Euro, вмонтиро-

ванной в заднюю стенку корпуса.

Внимание!:

-Перед запуском станка в первую очередь

проверьте, не вращается ли свободно вал

пилы и все ли устройства безопасности уста-

новлены.

- Если направление движения неправиль-

но, необходимо нажать на фазовый преобра-

зователь внутри штепсельной вилки стан-

дарта CCE Euro и повернуть его на 180°.

(Вращайте по часовой стрелке).

В целях обеспечения безопасности эту

операцию необходимо проводить, предвари-

тельно сняв пильный диск.

6. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ.

Общие указания

Перед работами по наладке и регулиров-

ке, станок должен быть предохранен от не-

произвольного включения.

6.1. Подъем и наклон пильного диска

Во время работы станка нельзя выполнять

операции по настройке диска.

Используйте передний маховик для под-

нятия пильного диска. Один поворот махови-

ка соответствует 2,5 мм подъема вверх.

Чтобы смазать механизм для подъема или

опускания, всегда устанавливайте высоту

путем поднятия пильного диска.

Для наклона пильного диска используйте

левый маховик.

Принудительные упоры в 45° и 90° уста-

новлены заводом-изготовителем и не требу-

ют дополнительных настроек.

Запустите станок.

6.2. Регулировка подрезного диска

Установка высоты подрезного диска вы-

полняется путем поворота стопорного винта

(T).

Рис. 18

Максимальная глубина подреза при ис-

пользовании подрезного диска диаметром 80

мм равна 4 мм.

Каждый раз при замене основного диска

или даже после его заточки, необходимо за-

ново регулировать положение подрезного

диска, чтобы сравнить ширину зубьев с ос-

новным диском.

Очень важно провести данную процедуру,

чтобы убедиться в чистоте пропила, без ско-

лов.
