Оператор почувствует
сопротивление при перемещении
подвижного стола, и проход
окажется не полным.
Этот дефект можно исправить
простым подталкиванием стола
несколькими короткими легкими
толчками в направлении против
заднего упора, пока шарик не
установится в требуемое
положение, и не восстановится
правильное перемещение стола.
Один раз в неделю очищайте
подвижный стол и удаляйте все
опилки и стружку, которые могут
привести к препятствию
перемещения подвижного стола.
Затем необходимо сдуть пыль и
смазать подвижные элементы
смазкой WD-40 или аналогичной.
Нанесите смазку на стальные
направляющие верхней и нижней
частей подвижного стола.
Не используйте для смазки вязкое
масло или жир!
6.7 Установка стола поперечной
подачи
Производите установку стола
поперечной подачи только при
выключенном станке.

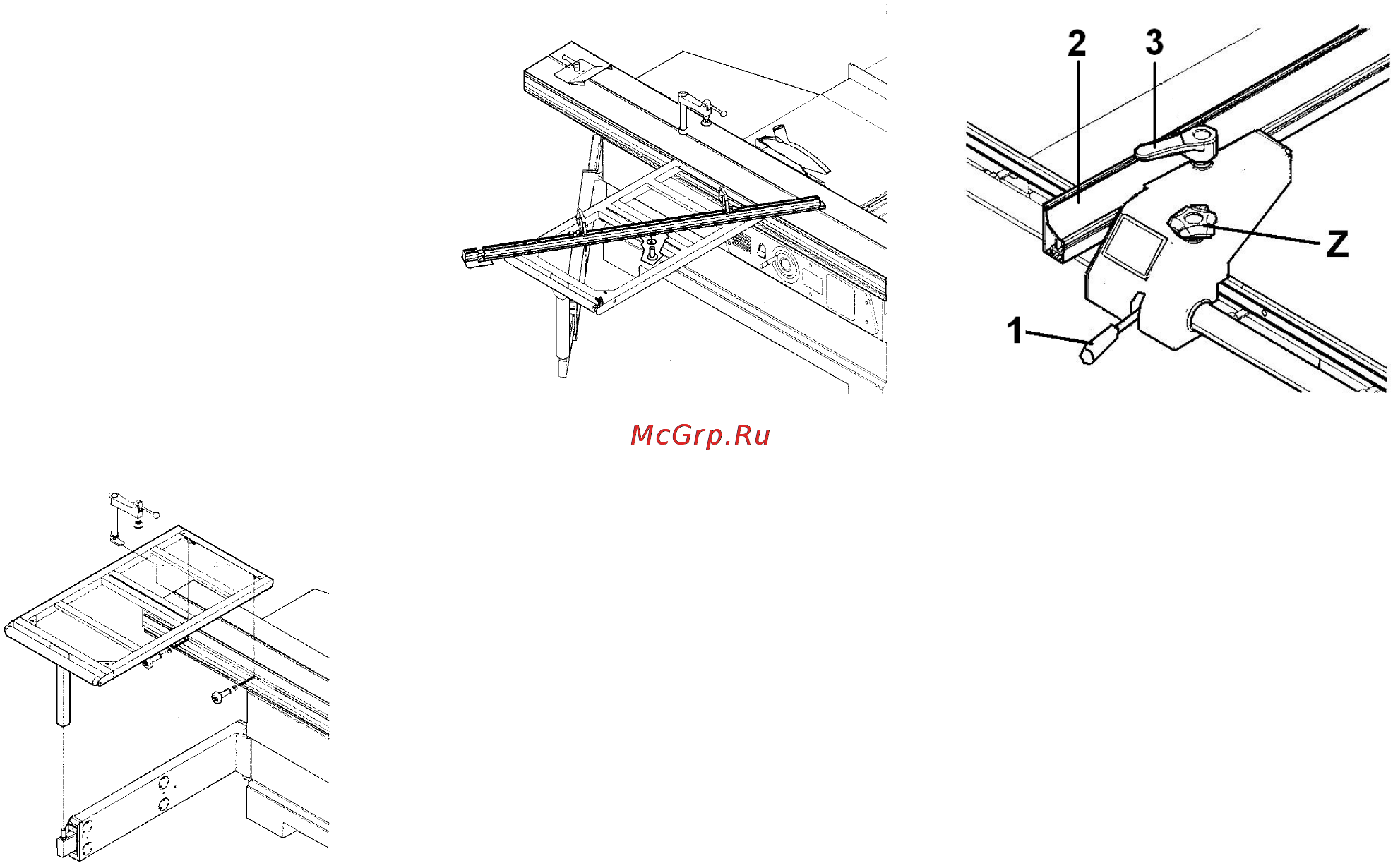

Поднимите стол поперечной подачи
на телескопическую опору,
задвиньте в T-образный паз
подвижного стола и зафиксируйте
на месте.
Рис. 20
Выравнивание стола поперечной
подачи и телескопической опоры
производится на заводе-
изготовителе (Поверхность стола
должна оказаться на одном уровне с
поверхностью подвижного стола).
Возможно расположение стола
поперечной подачи вдоль
подвижного стола.
Стол поперечной подачи не может
быть установлен на передней
стороне подвижного стола, т.к.
телескопическая опора для этого
слишком короткая.
Осторожно запустите станок.
6.8 Установка поперечного упора
Производите установку поперечного
упора только при выключенном
станке.
В столе поперечной подачи есть 2
отверстия для точной установки
упора в 2-х положениях:
На задней и передней сторонах
стола поперечной подачи.
Просто положите упор на стол
поперечной подачи и зафиксируйте
его в требуемом положении при
помощи двух ручек.
Рис. 21
Задние упоры под углом 90°
устанавливаются на заводе-
изготовителе.
Калибровка шкалы на поперечном
упоре:
Шкала калибруется на заводе-
изготовителе и не требует
дополнительной настойки.
Чтобы проверить настройку шкалы,
установите упор в определенное
положение и отрежьте образец.
Измерьте длину образца. Выкрутите
болт, фиксирующий поворотную
забивную гайку упора, и
переместите упор до совпадения с
делением шкалы, соответствующим
длине отрезанного образца.
При использовании
телескопического удлинения второй
упор должен быть установлен в
самом конце стола, чтобы
обеспечить соответствие обоих
шкал.
Лучший способ проверить качество
настройки шкалы - сделать
несколько пробных распилов с
различной длиной образцов.
При повреждении защитного
колпачка на передней стороне
поперечного упора (спустя
некоторое время после начала
эксплуатации) необходимо
установить новый (Артикул №:
JTSS3000-356).
6.9 Установка параллельного
упора
Производите установку
параллельного упора только при
выключенном станке.
Для перемещения упора поднимите
ручку (1).
Чтобы зафиксировать упор в
требуемом положении нажмите на
рукоятку (Z).
Рис. 23
При пилении мелких заготовок, под
углом наклона 45°, упор необходимо
установить в нижнем положении.
Для этого разблокируйте
фиксирующую рукоятку (Z),
сдвиньте упор, переместите его в
нижнее положение и зафиксируйте
рукоятку снова.
Параллельный упор имеет функцию
микроподачи. Нажмите на рукоятку
(Z), чтобы соединить рейку и
шестерню.
Чтобы избежать заклинивания
дерева между упором и
расклинивающим ножом при
поперечном резании с помощью
параллельного упора (что приводит
к возникновению опасной отдачи),
необходимо устанавливать упор так,
чтобы его конец находился на одной
линии с передней частью пилы.
Осторожно запустите станок.
