Инструкция по эксплуатации Страница: 10

Jet JTSS-3200X (10000047XT) Инструкция по эксплуатации онлайн [10/14] 172165

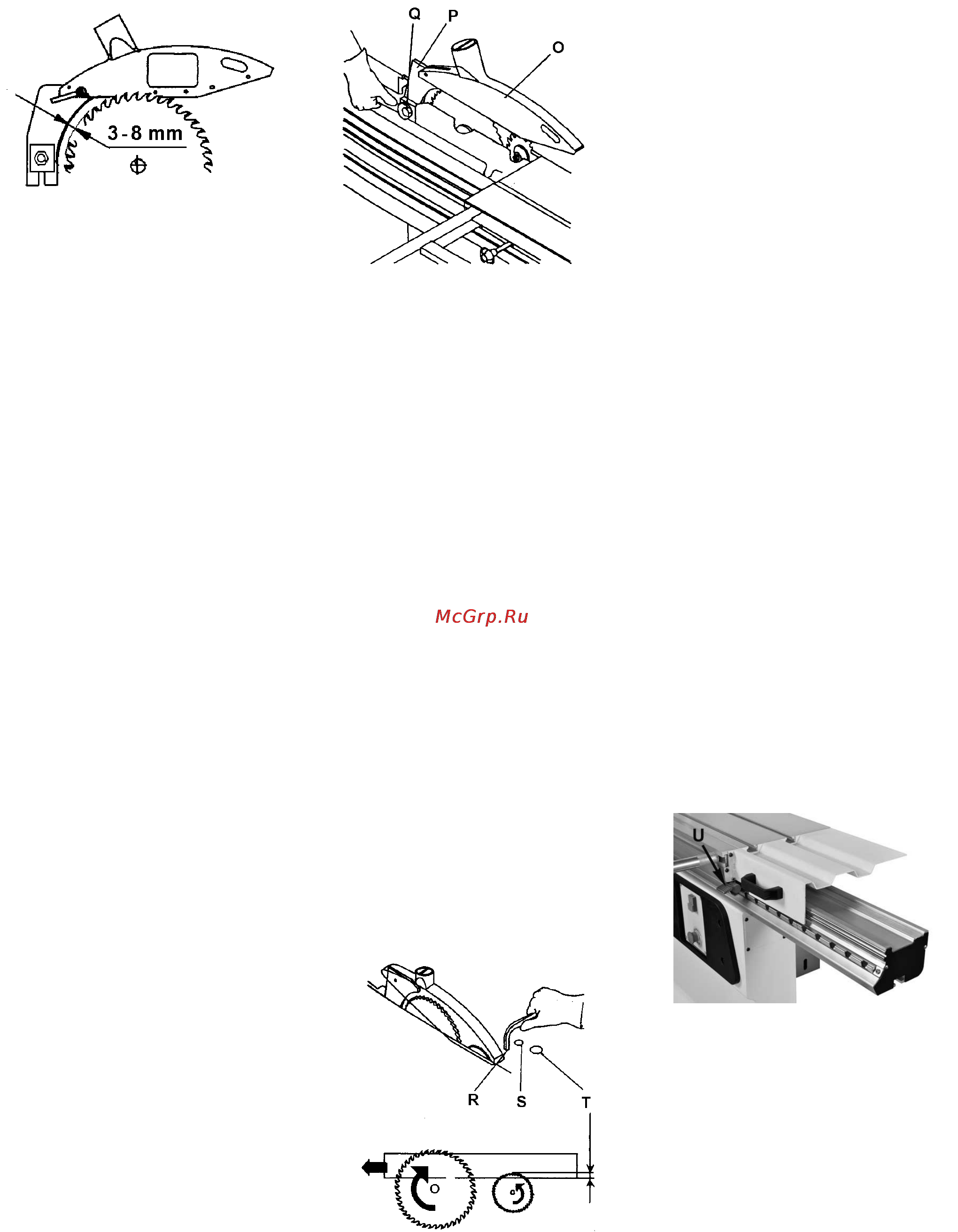

Рис. 16

Положение расклинивающего ножа

(P, Рис. 17) регулируется как в

вертикальном, так и в

горизонтальном направлении.

Защитный кожух должен быть

установлен так, чтобы его нижний

край находился на высоте не более

3 мм над краем самого верхнего

зуба дисковой пилы.

После окончания регулировки

высоты затяните центральный болт

(Q, Рис. 17).

Правильное положение

расклинивающего ножа по

горизонтали установлено на заводе-

изготовителе.

Для точной установки

расклинивающего ножа

используются 4 маленьких

установочных винта.

Для пазовальных работ и пропила

канавок необходим специальный

расклинивающий нож.

Расклинивающий нож должен быть

установлен так, чтобы при

вращении пильного диска его

верхняя часть всегда оказывалась

выше наивысшей точки диска.

Не снимайте расклинивающий нож

перед работой на станке. Может

возникнуть сильная отдача, которая

очень опасна.

Не выполняйте распилы при

удаленном расклинивающем ноже

и/ или снятом защитном кожухе

пильного диска.

6.3 Установка защитного кожуха

пильного диска

При работе на станке всегда

устанавливайте защитный кожух (O).

Установите защитный кожух на

расклинивающий нож (P).

Защитный кожух необходимо

опустить до уровня обрабатываемой

детали, чтобы количество зубьев

пилы, не закрытых кожухом, было

минимальным.

Рис. 17

Не выполняйте регулировку

положения защитного кожуха на

включенном станке.

Защитный кожух пилы необходимо

подключить к системе отвода пыли.

6.4 Подъем и наклон пильного

диска

Не выполняйте установку

положения диска на работающем

станке.

Для поднятия пильного диска

используйте передние маховики.

Один полный оборот маховика

соответствует подъему диска на 2,5

мм.

Для наклона диска используйте

левый маховик.

Положения 45° и 90° (позитивные)

устанавливаются на заводе и не

требуют регулировки.

Осторожно запустите станок.

6.5 Настройка подрезной пилы

Регулировка высоты подрезной

пилы производится с помощью

поворота винта (T).

Рис. 18

Максимальная глубина резания с

использованием подрезной пилы

диаметром 80 мм составляет 4 мм.

При каждой замене или заточке

основной пилы положение

подрезной пилы необходимо

устанавливать заново в

соответствие с шириной зубьев

основной пилы.

Важно правильно установить

положение инструмента, чтобы

обеспечить чистый рез и избежать

заусенцев.

В комплект входит подрезная пила

со трапецеидальными зубьями.

Глубина резания также влияет на

ширину пропила.

Перед регулировкой в боковом

направлении необходимо ослабить

боковой фиксатор (R).

Регулировка подрезной пилы в

боковом направлении

осуществляется поворотом

эксцентрика (S), после окончания

регулировки заблокируйте фиксатор

снова (R).

6.6 Установка подвижного стола

При установке панелей и при

резании с помощью параллельного

упора подвижный стол необходимо

заблокировать.

Чтобы заблокировать подвижный

стол, установите фиксирующий

штифт (U, Рис. 19) на передней

стороне стола.

Рис. 19

Если в течение длительного

периода времени подвижный стол

перемещается на небольшом

участке, например, при поперечном

пилении цельной древесины, то

может быть нарушено положение

опорного шарика между его верхней

и нижней частями.

Вследствие этого будет нарушено

позиционирование подвижного

стола при его проходе по всей

длине станка.
