Не выполняйте никаких работ,
удерживая заготовку руками.
Будьте особенно осторожны при
нарезании пазов.
При пилении узких заготовок (<120
мм) используйте специальные
толкатели.
Убедитесь, что в процессе резания
части заготовок не будут
отбрасываться в стороны
вращающимся диском пилы.
Удаляйте застрявшие части
заготовок только при выключенном
двигателе и полностью
остановленном станке.
Обратите особое внимание на
инструкции по снижению риска
отдачи.
Не выполняйте распилы при снятом
расклинивающем ноже.
Для правильной и безопасной
работы на станке изучите
Приложение А
"Безопасная эксплуатация"
(в конце данного руководства).
А.1:. Продольное пиление
А.2:. Продольное пиление узких
заготовок
А.3:. Поперечное пиление при
помощи параллельного упора
А.4:. Использование рукоятки-
толкателя для подачи заготовок
6. Настройка и наладка станка
Общие указания:
Работы по настройке и наладке
разрешается производить только
после того, как станок защищен от
случайного запуска – для этого
необходимо вынуть вилку из
розетки.
6.1 Замена пильного диска
Устанавливаемый пильный диск
должен соответствовать
техническим характеристикам
станка.
Используйте только пильные диски,
соответствующие требованиям EN
847-1
Максимальный диаметр дисковых
пил, допустимых для использования
в данном станке составляет 315 мм.
Перед установкой проверьте диск
на наличие дефектов (трещины,
слом зубьев, изгиб). Не используйте
неисправные диски.
Внимание:
На станке запрещается
использовать дисковые пилы,
изготовленные из быстрорежущей
стали (HSS), используйте только
диски с твердосплавными
вставками.
Зубья пилы должны быть
направлены в сторону распила
(вниз)
При работе с пильным диском
всегда надевайте защитные
перчатки.
ВНИМАНИЕ:
При установке и замене пильного
диска отключите станок от
источника питания, выдернув вилку
из розетки!
Передвиньте подвижный стол
вперед и откройте нижний защитный
кожух пилы.
Поднимите пильный диск в крайнее
верхнее положение.
Снимите защитный кожух пильного
диска.
Замена пильного диска:

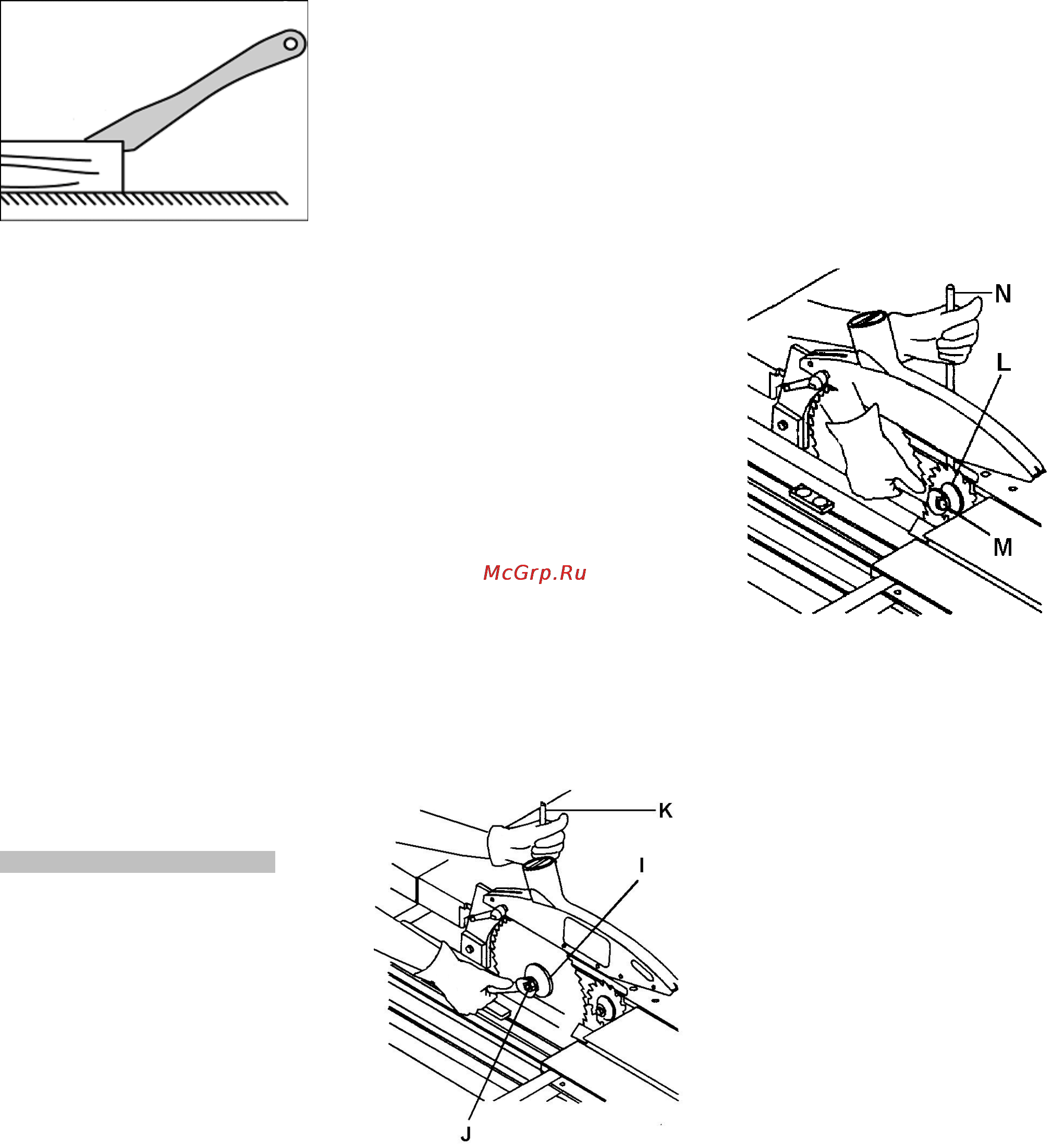

Ослабьте гайку шпинделя (J, Рис.
14), для этого заблокируйте
вращение шпинделя с помощью
стопорного штифта (K).
Рис. 14
Внимание: гайка имеет левую
резьбу.
Снимите гайку шпинделя (J) и
фланец (I).
Установите пильный диск на
шпиндель. Убедитесь, что в
передней части диска зубья
направлены вниз.
Установите фланец и гайку
шпинделя на место и крепко
затяните гайку.
Извлеките стопорный штифт (K).
Проверьте, правильно ли
расположен расклинивающий нож
относительно пильного диска (см.
раздел 6.2).
Установите защитный кожух.
Замена подрезной пилы:
Накиньте прилагаемый гаечный
ключ на гайку шпинделя пилы (М)
Рис. 15
Вставьте стопорный штифт (N) в
отверстие стола и поверните
шпиндель с помощью гаечного
ключа, пока стопорный штифт не
войдет в отверстие шкива
шпинделя.
Открутите гайку.
Замените пилу.
Установите гайку на место и
затяните ее.
6.2 Установка расклинивающего
ножа
Всегда используйте входящий в
комплект расклинивающий нож.
Станок оснащен расклинивающим
ножом, подходящим для пильных
дисков диаметром от 250 до 315 мм.
Расклинивающий нож необходимо
отрегулировать таким образом,
чтобы расстояние между ним и всей
кромкой пильного диска находилось
в пределах 3-8 мм (рис. 16).
