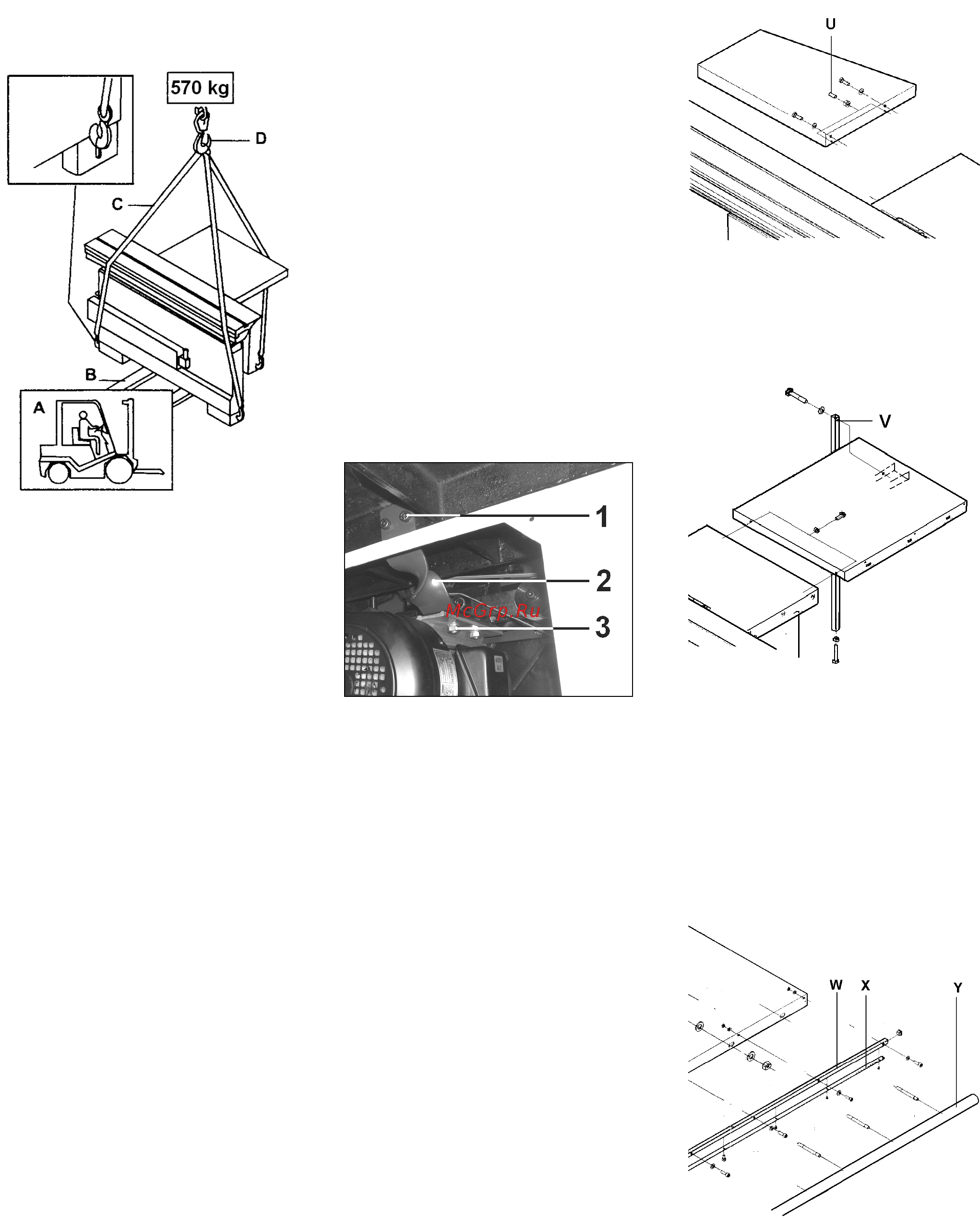

Чтобы снять станок с поддона
используйте вилочный погрузчик
или подъемные стропы (рис. 1).
Рис. 1
Внимание:
Станок тяжелый!
Вес JTSS-3200X……………..…570 кг
Убедитесь, что грузоподъемности
ваших подъемных устройств
достаточно для подъема станка, и
они находятся в рабочем
состоянии.
Не вставайте под станком при его
перемещении.
Переместите станок на место
установки, используя вилочный
погрузчик или на тележке вручную.
Убедитесь, что станок не упадет и
не перевернется при
транспортировке.
Станок разработан для
эксплуатации в закрытых
помещениях и должен быть
надежно установлен на твердой и
ровной поверхности.
Станок необходимо выровнять по
обоим направлениям для
обеспечения хорошего скольжения
при перемещении подвижного
стола.
Если возможно, станок лучше
установить на резиновые пластины,
которые действуют как
амортизаторы и позволяют снизить
уровень шума.
Для удобства упаковки станок
собран не полностью.
4.2 Сборка
Если при распаковке вы обнаружили
какие-либо повреждения, возникшие
в процессе транспортировки станка,
немедленно сообщите о них
поставщику. Не запускайте в работу
данный станок!
Произведите утилизацию упаковки
экологически безопасным способом.
Очистите от защитной
антикоррозионной смазки все
покрытые ею поверхности при
помощи мягкого растворителя.
Снятие транспортировочного
фиксатора
До снятия фиксатора не вращайте
два маховика, регулирующие
положение пильного диска.
Снимите боковую крышку корпуса.
Выкрутите 2 винта с внутренним
шестигранником (1).
Снимите болт крепления опоры
двигателя (3).
Снимите транспортировочный
фиксатор красного цвета (2).
Установите на место болт
крепления опоры двигателя (3).
Установите на место крышку
корпуса.
Теперь можно вращать маховики.
Установка задней панели
удлинения стола
Закрепите панель на столе станка и
выровняйте ее при помощи винтов
(U).
Рис. 2
Установка боковой панели
удлинения стола
Закрепите панель на столе станка и
выровняйте ее.
Рис. 3
Боковая (правая) панель удлинения
стола устанавливается на
регулируемую опору (V).
Установка направляющей
параллельного упора
Установите направляющую
параллельного упора (Y) на
передней стороне стола и боковой
панели удлинения стола.
Рис. 4
Установите шкалу перемещения
(W).
