Установка параллельного упора
Установите параллельный упор на
направляющую.
Рис. 5
Отрегулируйте планку (X, рис 4),
чтобы зубцы микрорегулировки
параллельного упора (Y) хорошо
входили в зацепление (с небольшим
зазором).

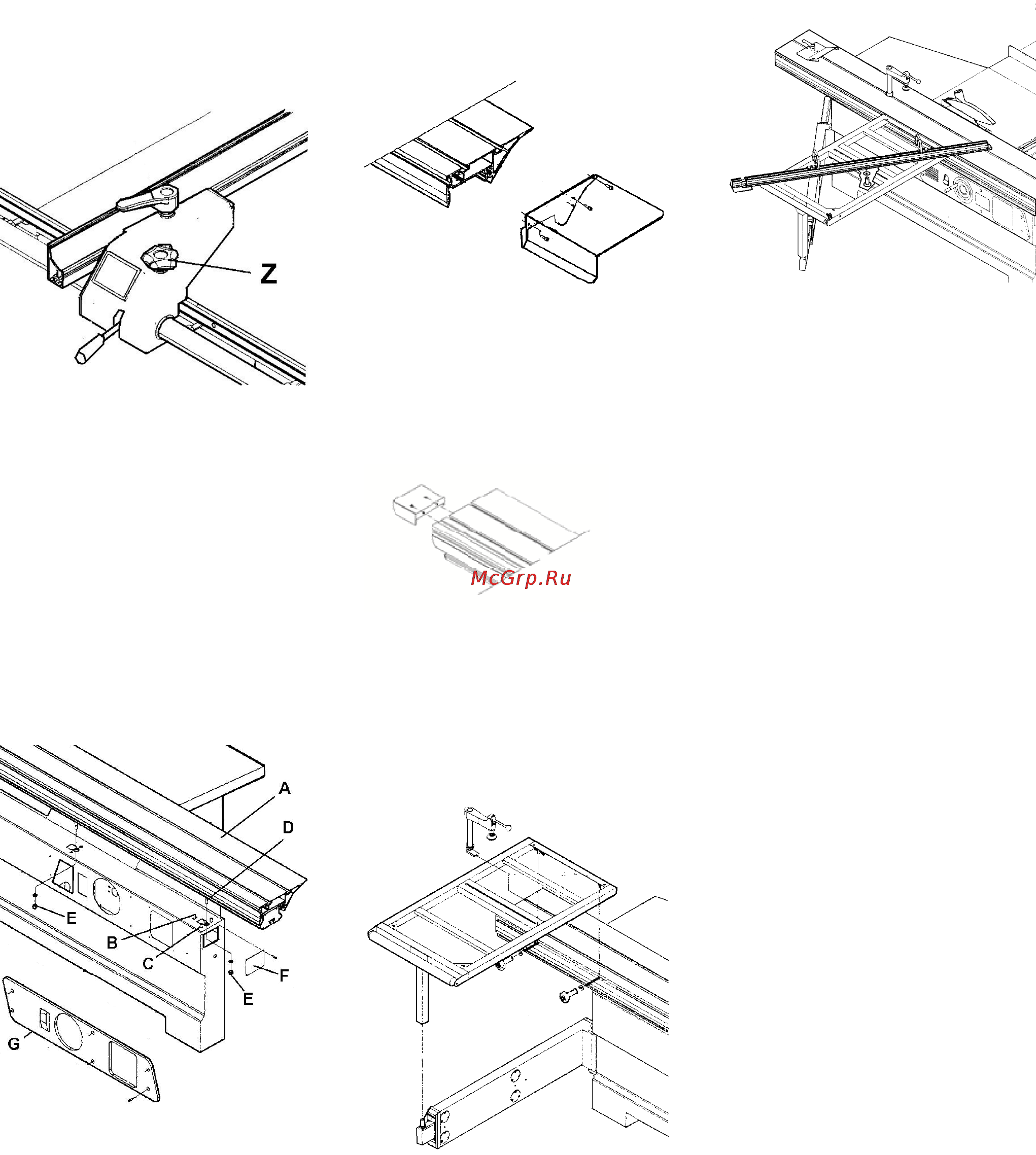

Установка подвижного стола
Снимите крышки (F и G) для
обеспечения доступа к болтам.
Вдвоем с помощником поднимите и
установите подвижный стол (A) на
корпус станка и закрепите его при
помощи болтов (D), шайб и гаек (E).
Рис. 6
Установочные винты (В и С)
отрегулированы на заводе-
изготовителе.
Подвижный стол необходимо
выровнять, так чтобы он
перемещался параллельно диску
пилы и располагался на расстоянии
не менее 0,3 мм над поверхностью
стола станка.
Установка панели удлинения
подвижного стола
См. рис 7.
Рис. 7
Защитное ограждение подвижного
стола (каретки)
Рис. 7.1
Рис. 7.1
Установка стола поперечной
подачи
См. раздел 6.7
Рис. 8
Установка поперечного упора
См. раздел 6.8
Рис. 9
Установка дисковой пилы
См. раздел 6.1
Установка защитного кожуха пилы
См. раздел 6.3
4.3 Подключение к системе
отвода пыли
Перед началом эксплуатации станок
должен быть подключен к системе
отвода пыли. Эта система должна
включаться автоматически при
каждом запуске пилы.
Шланг, T-адаптер и кронштейн для
шланга поставляются вместе со
станком.
Скорость потока воздуха через
вытяжной патрубок диаметром 100
мм должна составлять не менее 20
м/с.
Всасывающие гибкие шланги
должны быть изготовлены из
негорючего материала и
подключаться к контуру заземления
станка.
4.4 Подключение к питающей сети
Питающий провод и все
используемые удлинители должны
соответствовать действующим
нормам.
Напряжение питающей сети должно
соответствовать информации на
табличке станка.
Необходимо использовать плавкие
предохранители на 16А.
Используйте только провода
питания с маркировкой H07RN-F.
Работы по подключению и ремонту
электрооборудования должны
производиться квалифицированным
электриком.
