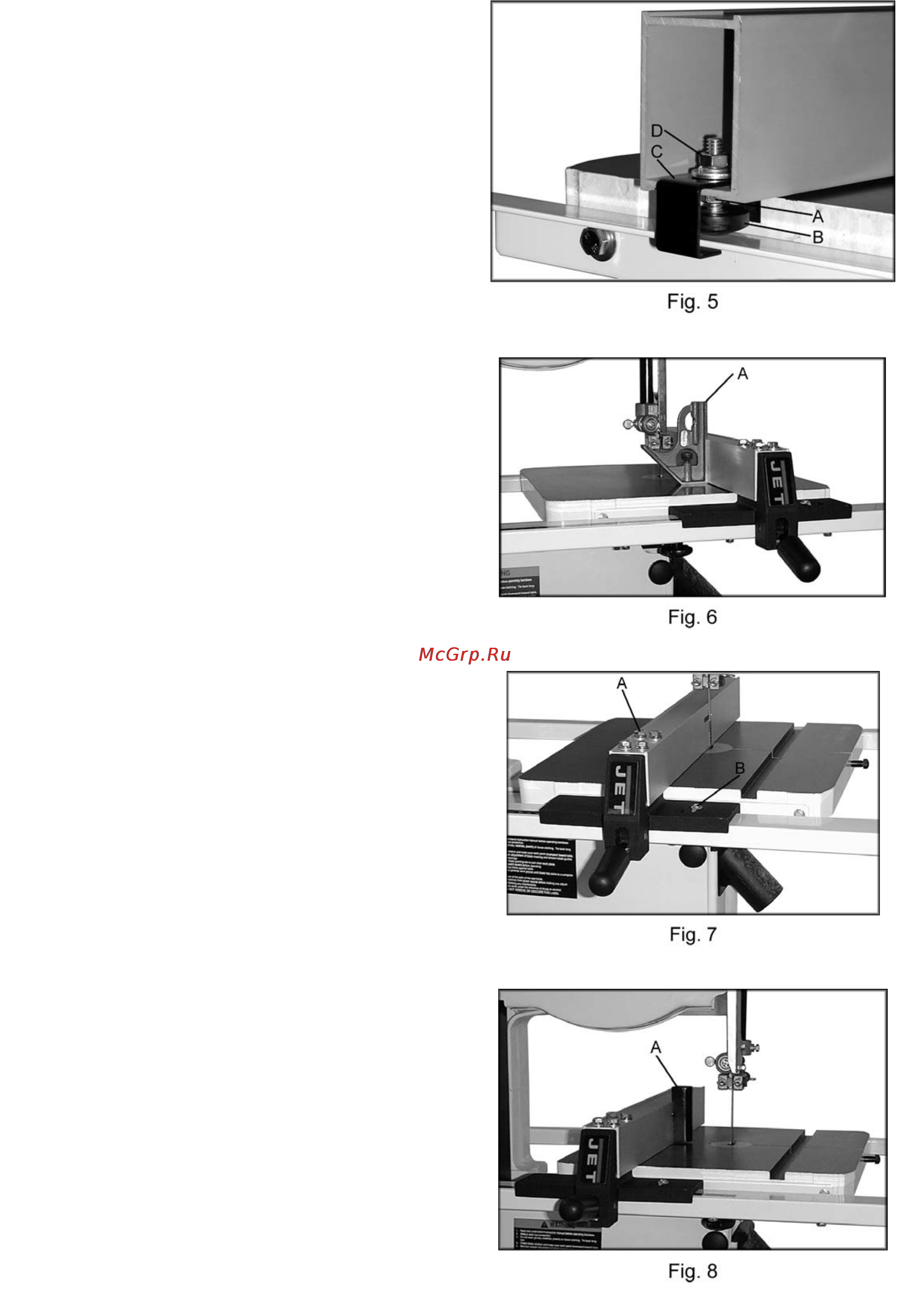

6. Наверните гайку (А, Рис. 5) на скользящую

опору (В, Рис. 5) и вставьте ее в отверстие

сквозь упор и заднюю скобу (С, Рис. 5).

Зафиксируйте ее в таком положении,

используя гайку, плоскую шайбу и гроверную

шайбу (D, Рис. 5).

7. Поместите упор на направляющий рельс.

Задняя скоба должна захватить задний

направляющий уголок, Рис. 5.

8. Просвет между нижней поверхностью упора и

плоскостью стола должен быть одинаковым на

всем протяжении.

9. Передний и задний направляющие уголки со

скользящими опорами могут быть подняты или

опущены для выравнивания просвета. В то же

время, необходимо убедится, что упор

расположен перпендикулярно к плоскости

стола (А, Рис. 6).

10. Затяните крепежные болты переднего и

заднего направляющих рельс.

11. Подведите упор к пильному полотну и затяните

рукоятку. При необходимости регулировки,

ослабьте четыре крепежных болта (А, Рис. 7) и

выставите упор относительно пильного

полотна. Затяните болты.

12. Убедитесь в том, что указатель (В, Рис. 7)

соответствует нулевой маркировке на

направляющем рельсе. При необходимости,

ослабьте болт на указателе и установите его в

нужном положении.

13. Для выполнения операций пиления,

прикрепите стойку (А, Рис. 8) к упору при

помощи рукоятки. Для этого на упоре имеется

прорезь. Установите стойку так, чтобы она

была центрована к передней кромке пильного

полотна.

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8
