Jet JWBS-14OS (708113A-RU) [2/4] Инструкция по установке

Инструкция по установке

1. Отключите ленточнопильный станок от

источника питания.

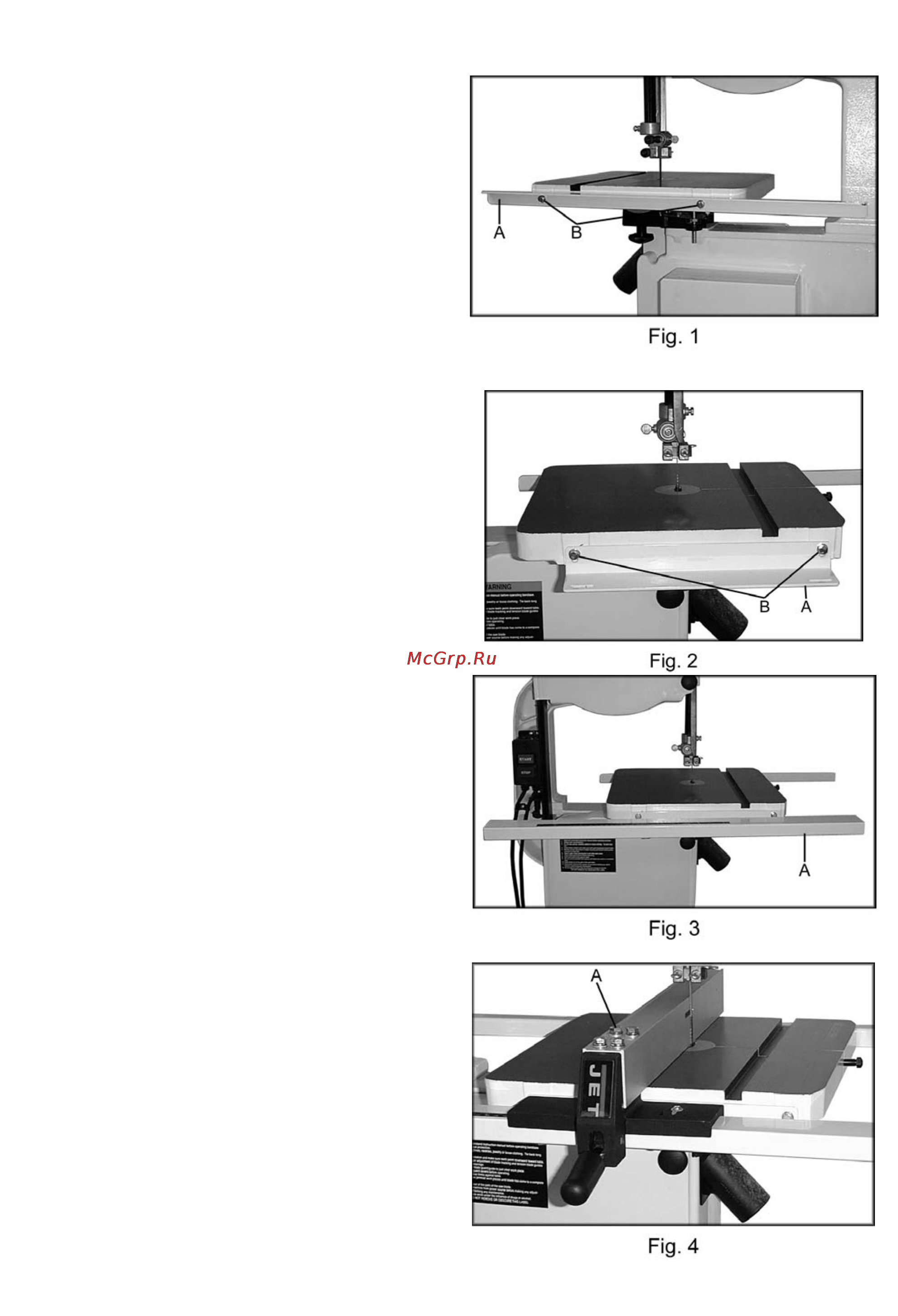

2. Прикрепите задний направляющий уголок (А,

Рис. 1) к столу станка, используя два болта

М6Х20, две контршайбы 1/4" и две плоские

шайбы 1/4" (В, Рис.1). Не затягивайте болты.

3. Прикрепите передний направляющий уголок

(А, Рис. 2) к столу станка, используя два болта

М6Х20, две контршайбы 1/4" и две плоские

шайбы 1/4" (В, Рис.2). Не затягивайте болты.

4. Прикрепите направляющий рельс (А, Рис. 3) к

переднему направляющему уголку, используя

три болта М6Х20, три контршайбы 1/4" и три

плоские шайбы 1/4".

5. Прикрепите упор к конструкции, используя

четыре болта, четыре контршайбы и четыре

плоские шайбы (А, Рис. 4).
