Уровень мощности звука (согласно EN 3746):

Холостой ход 82,5 дБ (A)

Обработка 93,6 дБ (A)

Уровень звукового давления (согласно EN 11202):

Холостой ход 74,7 дБ (A)

Обработка 87,2 дБ (A)

Указанные величины являются указателем шума станка, но не являются указателем для безо-

пасной работы.

4.3. Пылевыделение

Ленточные пилы конструктивного ряда JWBS-16/18/20 были оценены с точки зрения вредно-

го воздействия пыли при скорости воздуха 20 м/сек на всасывающем патрубке диаметром

100мм:

Разрежение 1250 Пa

Объемный поток 565 м³/час

Действительное в настоящее время предельное допустимое значение концентрации пыли 2

мг/м³ надежно соблюдается на рабочем месте.

5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

5.1.Транспортировка и установка

Станки установлены на деревянном под-

доне.

Для транспортировки используйте стан-

дартный штабелер или погрузчик. Предохра-

няйте станок при транспортировке от паде-

ния.

Установка станков должна производиться

в закрытых помещениях, при этом являются

вполне достаточными условия обычной сто-

лярной мастерской.

Поверхность, на которой устанавливается

станок, должна быть достаточно ровной и

способной выдерживать нагрузки. При необ-

ходимости станок можно жестко закрепить

на устанавливаемой поверхности.

По соображениям упаковки станок по-

ставляется не полностью смонтированным.

5.2. Монтаж

Если Вы при распаковке обнаружили по-

вреждения вследствие транспортировки, не-

медленно сообщите об этом Вашему продав-

цу, не запускайте станок в работу!

Утилизируйте, пожалуйста, упаковку в со-

ответствии с требованиями охраны окру-

жающей среды.

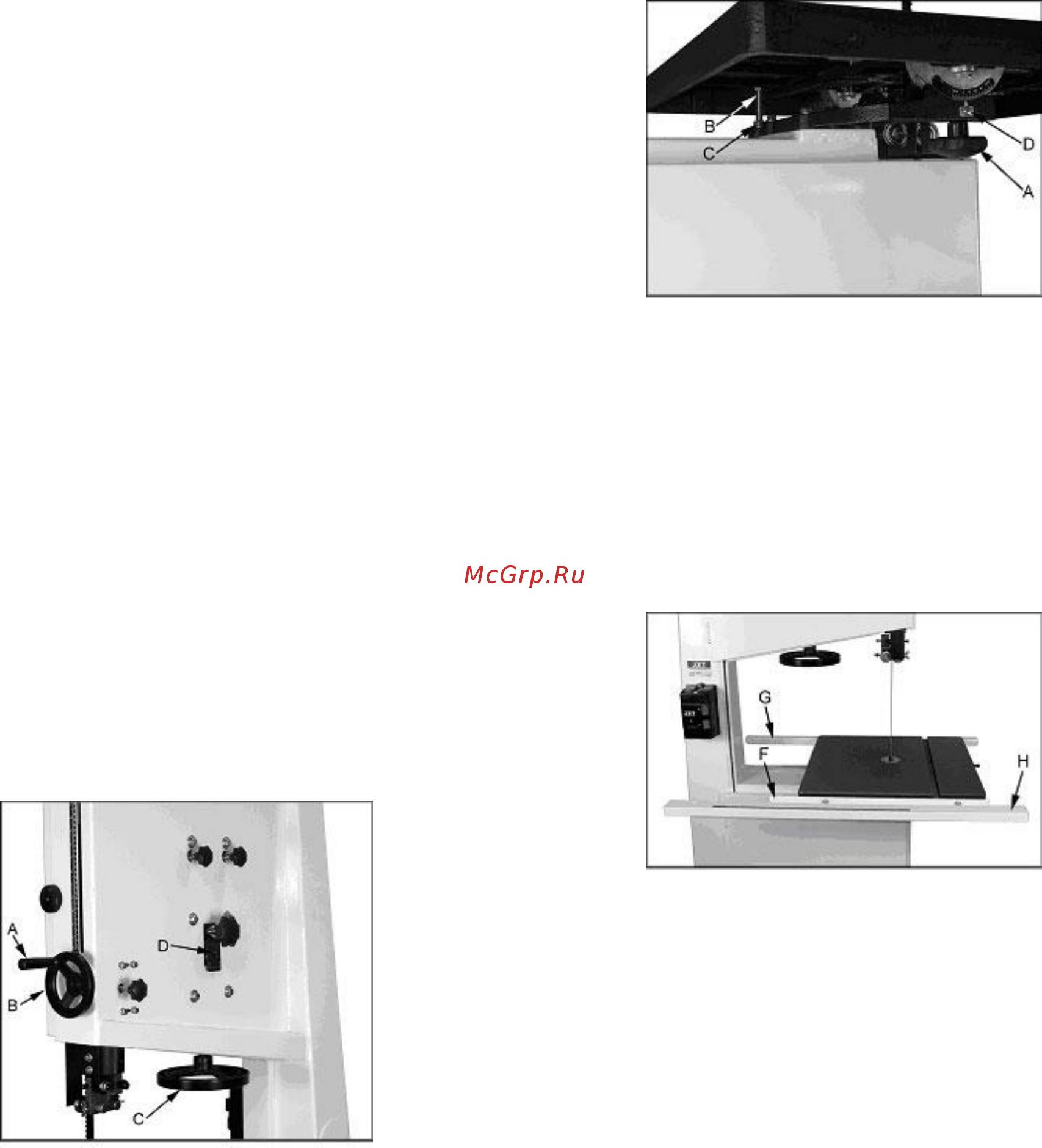

Установите рукоятку (А, Рис. 1) на махо-

вичок (В, рис.1).

Рис. 1

Удаляйте защитную смазку от ржавчины с

помощью мягких растворителей.

Установите стол на механизм наклона и

закрепите его с помощью двух винтов (А,

рис.2).

Рис.2

Установите стол станка под прямым углом

к полотну пилы и при необходимости отрегу-

лируйте упор стола (В, рис.2) и шкалу на-

клона стола (D, рис.2).

Используя 4 шестигранных винта, 4 пру-

жинных шайбы и 4 обычных шайбы, устано-

вите направляющие упора (G, Рис. 3) у ра-

бочего стола, затем выставьте упоры парал-

лельно поверхности стола.

Рис. 3

Установите направляющий профиль (Н,

Рис. 3) и закрепите его с помощью 5-ти шес-

тигранных винтов, 5-ти пружинных шайб и

5-ти обычных шайб.

Установите упор (В, Рис. 4) и отрегули-

руйте профиль упора (А, Рис. 4) параллель-

но канавке стола.
