Указания:

При отключении станка ослабьте натяжение

полотна (Y). Таким образом, повышается

срок службы самого полотна.

Для замены полотна приведите рычаг в по-

ложение Z (полное ослабление полотна)

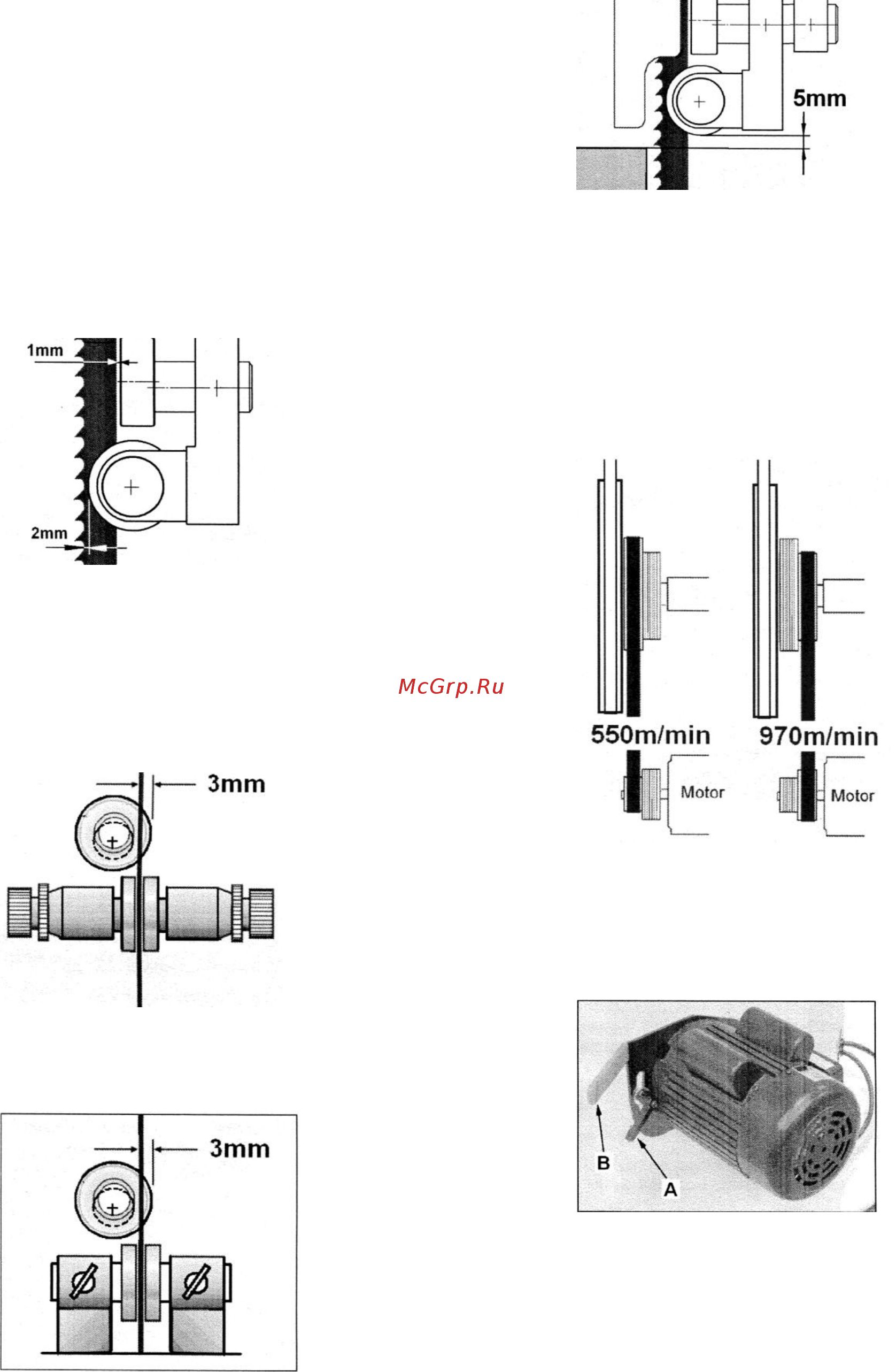

7.4 Регулировка направляющей полотна

пилы

Никогда не проводите регулировку при рабо-

тающем станке.

Направляющую установите в глубину так,

чтобы расстояние от основания зуба до

круглых элементов направляющей составля-

ло примерно 1-2мм с каждой стороны, зад-

ний ролик установить на расстоянии 1 мм от

полотна пилы (рис. 11).

Рис. 11

Боковые ролики направляющей установить

так, чтобы они при работающем станке сво-

бодно вращались. Необходимо следить за

тем, чтобы полотно пилы не сдвигалось в

сторону.

Верхняя направляющая (рис. 12)

Рис. 12

Нижняя направляющая (рис. 13)

Рис. 13

Контроль движения полотна пилы

Поверните верхний шкив пилы в направле-

нии от себя. Проверьте правильность сде-

ланных регулировок. Включите станок.

Установка высоты пиления

Установите верхнюю направляющую на вы-

соте примерно 5 мм над заготовкой (рис. 14).

Рис. 14

Для безопасности опускайте верхнюю на-

правляющую как можно ближе к заготовке.

7.5 Регулировка скорости движения ленточ-

ного полотна (JWBS-18Q, JWBS-20Q)

(рис. 15).

970 м/мин.- стандартное применение

550 м/мин.- для продольного распила и ре-

зания древесины твердых пород.

Рис. 15

Изменение скорости движения полотна (рис.

16)

Отключите станок от источника эл. питания.

Ослабьте ручку, регулирующую натяжение

ремня (А, рис. 16)

Рис. 16

Возьмитесь за ручку (В, рис.16), приподни-

мите еѐ вверх и другой рукой закрутите руч-

ку (А, рис.16). Переставьте ремень на шки-

вах (рис. 15) , затем снова ослабьте ручку

(А, рис.16). Ручку (В, рис.16) надавите вниз

с небольшим усилием и не отпускайте пока

другой рукой не закрутите ручку (А, рис.16)

7.6 Свертывание ленточного полотна

Держите полотно в одной руке. Пусть полот-

но свеситься до пола, прижмите край полот-

на ногой к полу. Проверните руку на 360°
