Напряжение сети и частота должны соот-

ветствовать рабочим параметрам, указанным

на фирменной табличке.

Установленное потребителем защитное

устройство должно быть рассчитано на 10 А.

Применяйте для подсоединения только

проводники с обозначением H07RN-F.

Подключение и ремонт электрического

оборудования разрешается проводить только

квалифицированным электрикам.

5.4. Подсоединение вытяжной вентиля-

ции

Перед пуском в эксплуатацию станок

должен быть

подключен к вытяжной венти-

ляции таким образом, чтобы при включении

шлифовального станка автоматически вклю-

чалась вытяжная вентиляция.

Отсасывающие шланги должны соответст-

вовать по качеству «трудновоспламеняе-

мым» материалам и соединены с заземлени-

ем вентиляционной установки.

Монтаж фильтровального патрона (оп-

ция)

(Артикул № 708434).

Дисковый шлифовальный станок имеет

встроенную вентиляцию, которая всасывает

шлифовальную

пыль с тарельчатых шлифо-

вальных кругов к отсасывающему патрубку.

Снимите поставляемый вместе со станком

отсасывающий патрубок.

Смонтируйте отвод трубы (А, рис. 5) с ис-

пользованием оригинального уплотнения и

винтов (В).

Закрепите фильтровальный патрон (С) по-

средством вращения против часовой стрел-

ки.

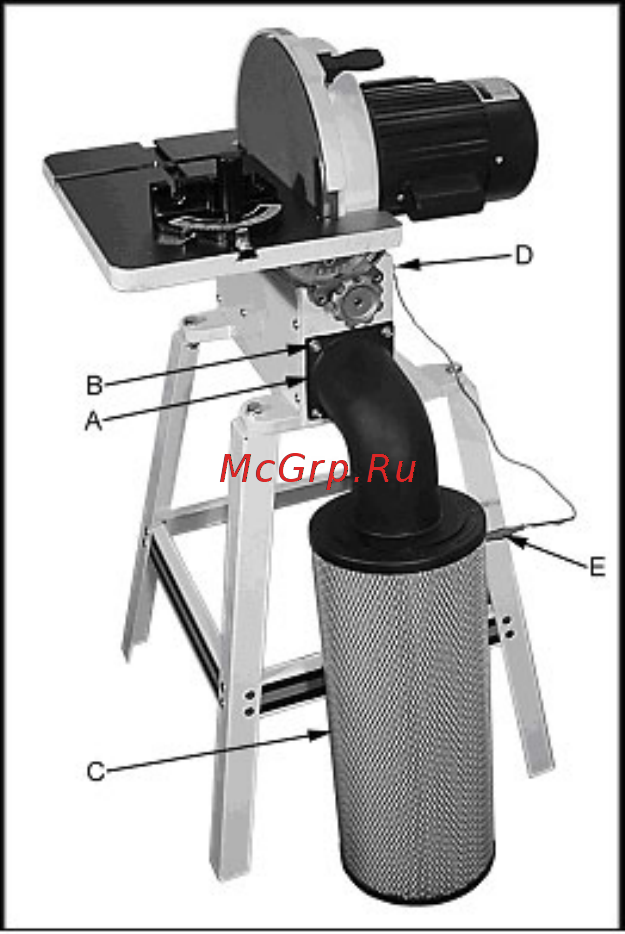

Рис. 5

Внимание:

Фильтровальный патрон заряжается элек-

тростатически.

Поэтому он должен быть связан зазем-

ляющим проводом с корпусом станка. В про-

тивном случае возникает опасность пожара и

получения травмы.

Закрепите заземляющий провод с помо-

щью пружинного схватывающего зажима (Е)

на металлической решетке фильтровального

патрона (С).

Таким образом предотвращается возник-

новение электростатического

заряда.

5.5. Пуск в эксплуатацию

Станок включается посредством нажатия зе-

леного кнопочного выключателя: при нажа-

тии красного кнопочного выключателя ста-

нок отключается.

После выключения станка тарельчатый

шлифовальный круг может быть быстро

остановлен посредством нажатия рычага

тормоза (В, рис. 6).

6. РАБОТА СТАНКА

Внимание:

Принимайте во внимание указания по на-

правлению вращения, чтобы избежать

об-

ратного удара заготовки.

Шлифуйте сторону заготовки, направлен-

ную вниз к вращающемуся тарельчатому

шлифовальному кругу.

Никогда не работайте без защитной

крышки тарельчатого шлифовального круга.

При шлифовании на восходящей стороне

заготовка может быть захвачена и отброше-

на в сторону оператора.

Высокая опасность получения травмы.

Уложенную заготовку перемещайте по

столу. При этом

необходимо удерживать ее

плоской рукой с закрытыми пальцами.

Не суйте руки под стол работающего

станка.

Всегда выдерживайте достаточно безо-

пасное рассояние от вращающегося тарель-

чатого шлифовального круга.

При сложных формах заготовки изготав-

ливайте шаблоны для ее точного и надежно-

го перемещения.

Длинные загоовки необходимо поддержи-

вать с помощью роликовых опор.

Для

шлифования под углом стол станка

может быть наклонен.

Устанавливайте расстояние в 2 см между

шлифовальной бумагой и кромкой стола.

Поставленный центр (А, рис. 6) может

быть использован для дискового шлифова-

ния. Установите желаемый радиус и зажмите

резьбовые штифты.
