6

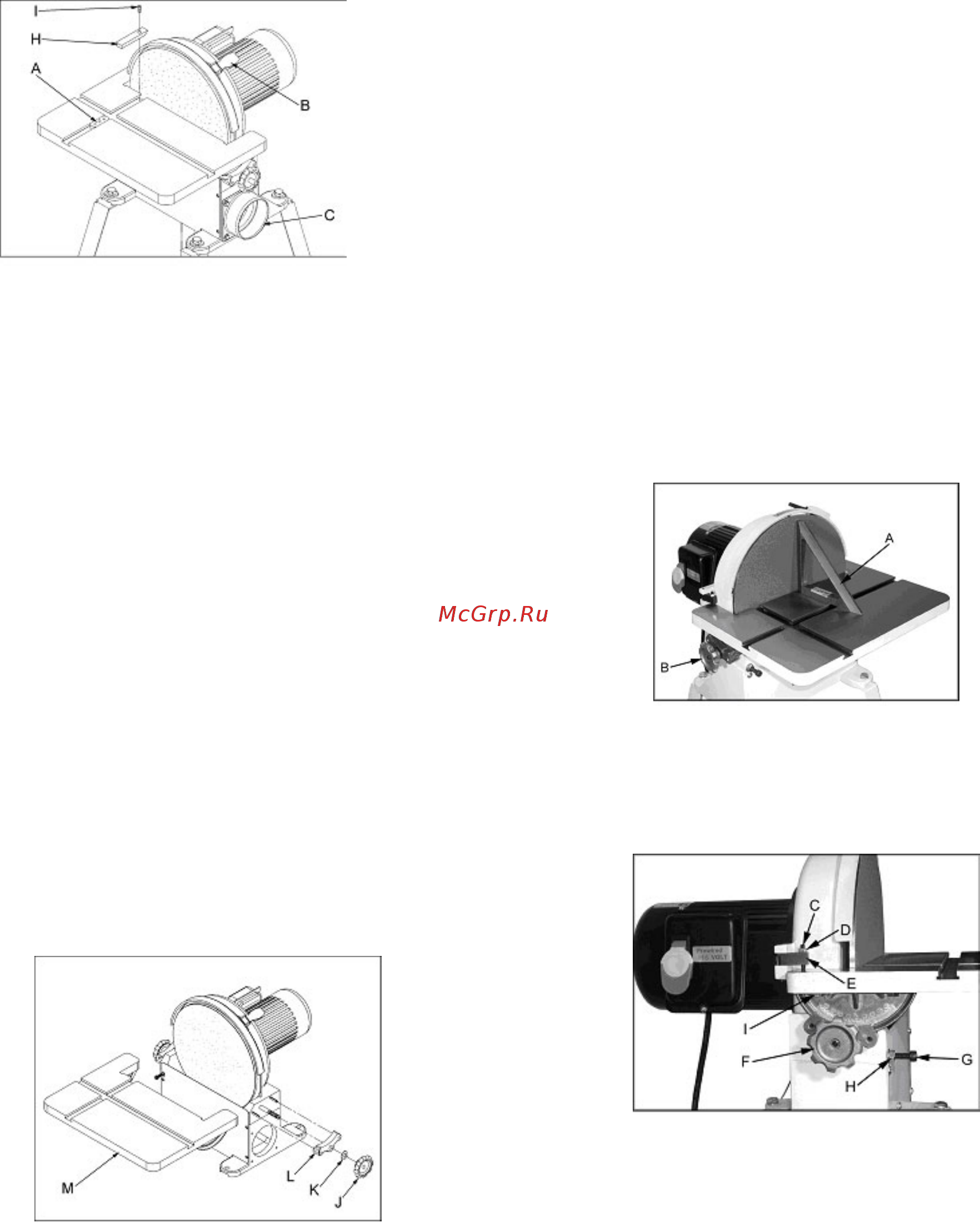

Рис. 6
Вставка в паз стола (Н, рис. 6) должна
быть установлена при шлифовании малень-
ких заготовок.
Закрепление производится с помощью
винтом с внутренним шестигранником (I).
Если вставка в паз стола не применяется,
то винт с внутренним шестигранником (I)
может оставаться ввинченным в стол в каче-
стве упора.
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие
указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непро-
извольного включения.
Вытащите сетевой штекер!
7.1. Замена шлифовальной бумаги та-
рельчатого круга
Отключить ток посредством вытаскивания
сетевого штекера.
Снимите защитное приспособление
тарельчатого шлифовального круга (О, рис.
4).
Рис. 7
Снимите зажимные рукоятки(J, рис. 7),
шайбы (К), поворотные сегменты (С) и
шлифовальный стол (М).
Удалите старую шлифовальную бумагу.
Перед укладкой новой шлифовальной
бумаги тарельчатый шлифовальный круг
должен быть очищен.
Установите обратно шлифовальный стол и
защитное приспособление тарельчатого
шлифовального круга.
7.2. Установка шлифовального стола
Отключить ток посредством вытаскивания
сетевого штекера.
Для установки под прямым углом приме-
няйте угольник на 90° (А, рис. 8).
Рис. 8
Вставьте винт упора 90° (С, рис. 9) и за-
контрите его гайкой (D).
Установите указатель градусов в положе-
ние на 0º.
Рис. 9
Установка упора на 45° производится с
помощью винтов с внутренним шестигранни-
ком (G) и контргайки (Н).
Установите расстояние в 2 см между та-
рельчатым шлифовальным кругом и кромкой
стола.
Дополнительное исправление возможно
при ослабленном винте (I).
Перемещение линейки для шлифования
под углом дрлжно производиться переллель-
но тарельчатому шлифовальному кругу.
Параллельность может быть выставлена
при ослабленном винте (I).
