67
1/2
Сигнал
ВЫКЛ
Эн/cб в режиме ожидания
ВЫКЛ
PC Управление питанием
ВЫКЛ
DVI-D Управление питанием
ВЫКЛ
Авто выключение
ВЫКЛ
Язык экранного меню Русский
Выбор входа: компонент/RGB
RGB
Энергосбережение
Установка
Хранитель экрана
Уст-ки продления срока службы
Имя входа
Shipping
YES NO
[с аппарата]
1 Нажмите кнопку MENU до тех пор, пока не высветится меню “Установка”.
2 Нажмите кнопку Громкость Вверх “+” или Вниз “–”, чтобы выбрать “Язык экранного меню”.
3
Нажмите и удерживайте кнопку ENTER до тех пор, пока не высветится меню “Shipping” (заводские установки).
4 Нажмите кнопку Громкость Вверх “+” или Вниз “–”, чтобы выбрать “YES” (да).
5 Нажмите кнопку ENTER и подождите 10 сек.

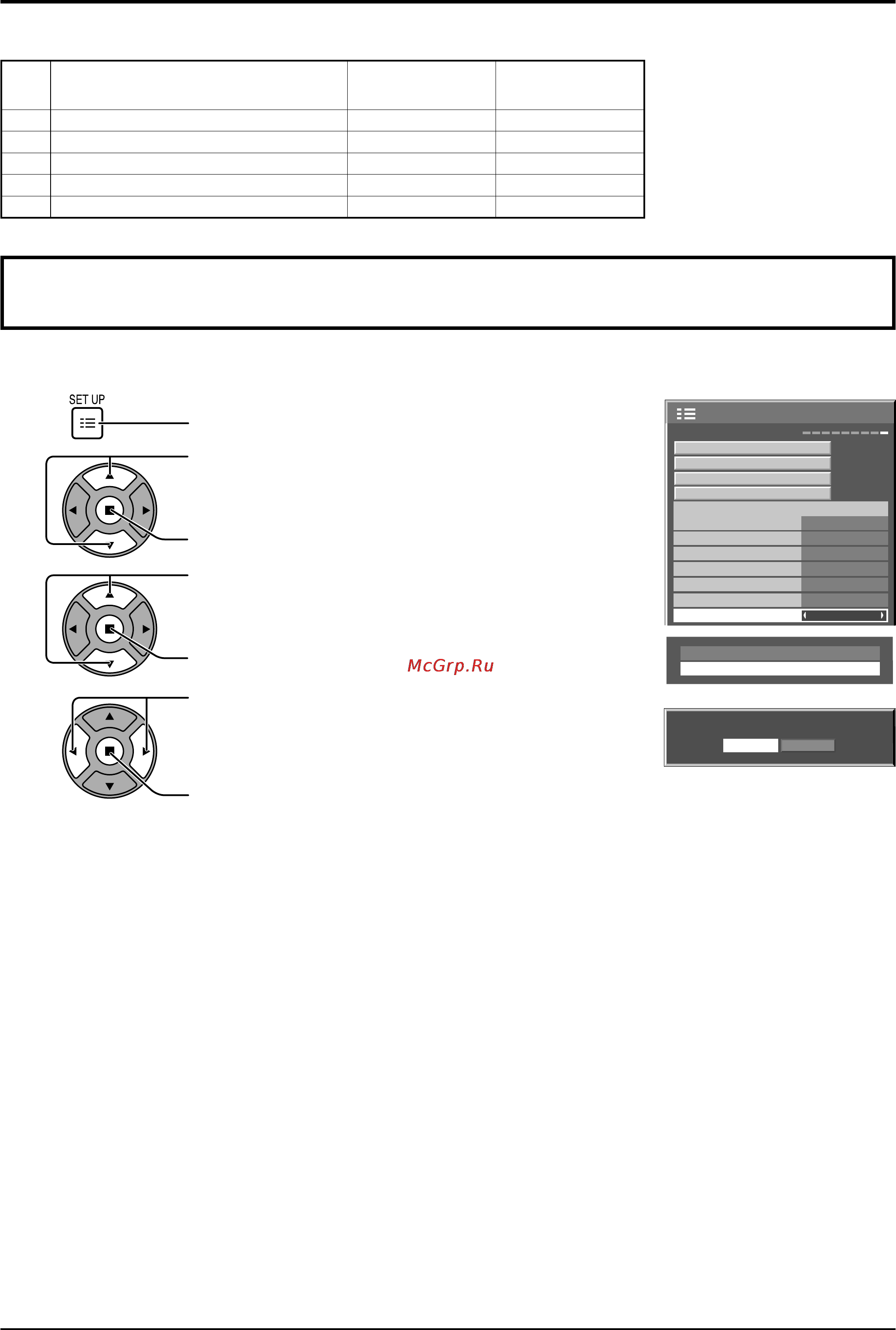

Эта функция позволяет Вам заново установить аппарат на заводские установки.
Заводское состояние
1
4
Нажмите для отображения экрана меню “Установка”.
Нажатием выберите “Язык экранного меню”.
Нажмите и удерживайте более 3 секунд.
Нажатием выберите “Shipping”.
Нажмите для отображения меню “Shipping”.
Нажмите, чтобы выбрать “YES” (да).
Нажмите, чтобы подтвердить.
2
3
Options
Shipping
Принимаемые входные сигналы
Вход VIDEO (VIDEO)
Название сигнала
Частота строк
(кГц)
Частота кадров
(Гц)
1 NTSC 15,73 59,94
2 PAL 15,63 50,00
3 PAL60 15,73 59,94
4 SECAM 15,63 50,00
5 Модифицированный NTSC 15,73 59,94
