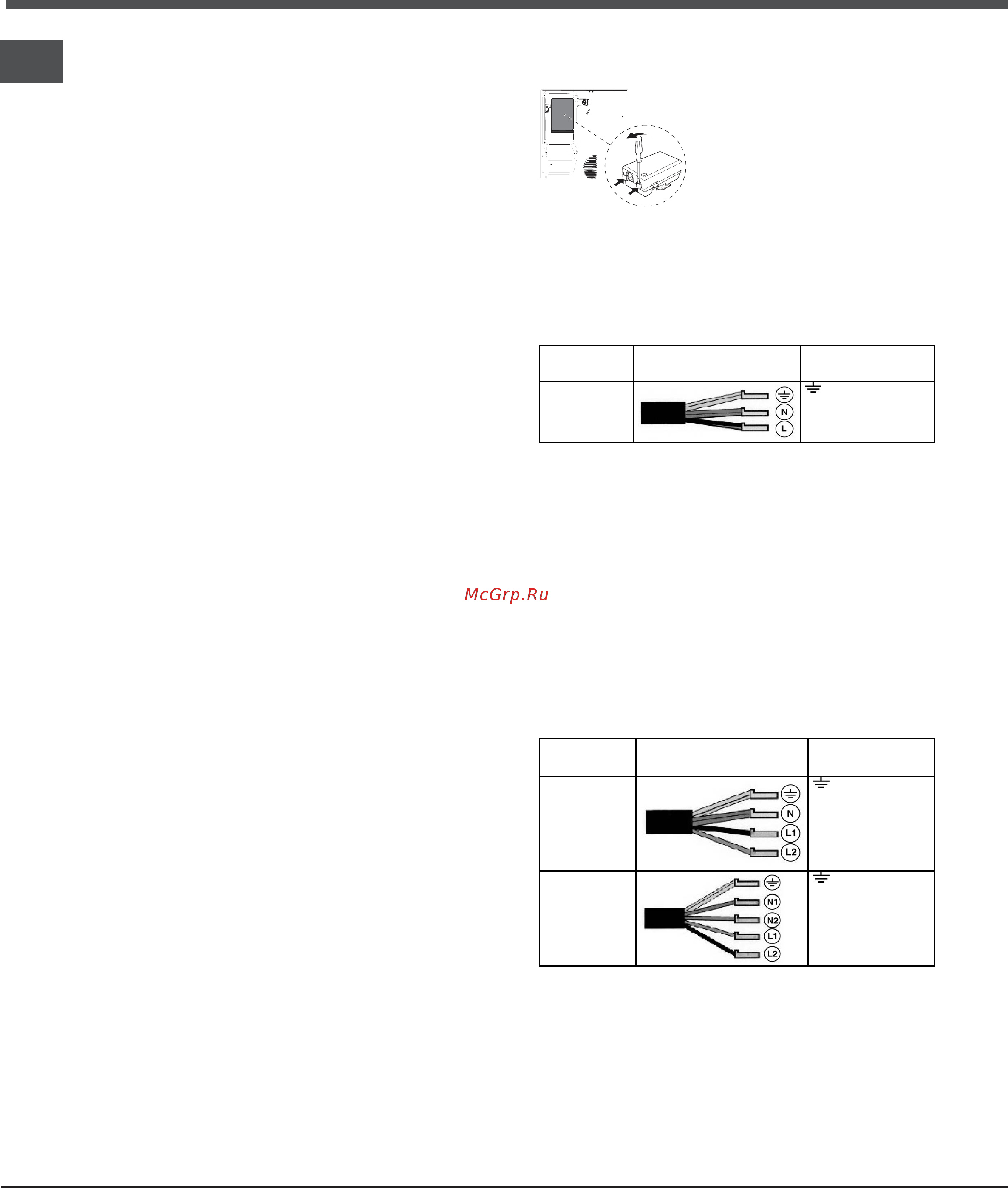

ГБ между проемом под варочную панель и расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм Кухонные элементы расположенные рядом с кухонной плитой высота которых превышает уровень варочной панели должны находиться на расстояние не менее 600 мм от края варочной панели Клеммная колодка I АВАААВ СОА6 ААЙ х АВ I А АЁО Крепление Изделие должно быть установлено на идеально ровной поверхности Возможные деформации вызванные неправильным креплением могут привести к изменениям характеристик и эксплуатационных качеств варочной панели Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа толщина 30 мм длина винта 17 5 мм толщина 40 мм длина винта 7 5 мм Порядок крепления изделия 1 При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях расположенных по бокам варочной панели 2 Вставьте варочную панель в проем в кухонном модуле выровняйте и слегка нажмите в центр вплодь до идеального прилегания варочной панели к поверхности кухонного топа 3 для варочных панелей с боковыми профилями вставив варочную панели в нишу кухонного модуля вставьте 4 крепежных крюка каждый со своим штифтом по нижнему периметру варочной панели закручивая их длинными острыми болтами до тех пор пока стекло не будет плотно прилегать к кухонному топу Важно чтобы шурупы центровочных пружин оставались доступными В соответствии с правилами безопасности после установки изделия в кухонный модуль должна быть исключена возможность касания к электрическими частями Все защитные элементы должны быть закреплены таким образом чтобы их можно было снять только при помощи специального инструмента Электрическое подключение Электрическое подключение варочной панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности а так же для легкого съема духового шкафа В нижнеи части изделие оснащено колодкой для подсоединения разных видов электропитания рисунок приводится для примера и может не соответствовать модели вашего изделия Монофазное соединение Варочная панель оснащена сетевым кабелем рассчитанным на монофазное электропитание Подсоедините провода в соответствии с таблицей и приведенным ниже схемам Типовое напряжение и частота сети Электрический провод Подсоединение проводов желто зеленый И 2 синий провода вместе на 1 коричневый вместе с черным 230 240В 1 И 220 240В 1 И 50 60 Гц Другие типы соединений Если электропроводка соответствует одной из следующих характеристик Типовое напряжение и частота сети 400В 2 Ы 50 60 Гц 220 240В 3 50 60 Гц 230 240В 3 50 60 Нг 400В 2 2Ы 50 60 Гц Разделите провода и подсоедините проводники в соответствии с таблицей и приведенным ниже схемам Типовое напряжение и частота сети 400В 2 М 50 60 Гц 230 240В 3 220 240В 3 50 60 Гц Электрический провод Подсоединение проводов ТТТ желто зеленый М 2 синий провода вместе на Ы черный 1_2 коричневый ТТТ желто зеленый М1 синий 400В 2 2И 50 60 Гц М2 синий И черный 12 коричневый Если электропроводка соответствует одной из следующих характеристик Типовое напряжение и частота сети 400В 3 М 50 60 Гц выполните следующее Возможный прилагающийся сетевой кабель нельзя использовать для такого типа монтажа 16
