Приложение
Русский -
61
Техническая информация

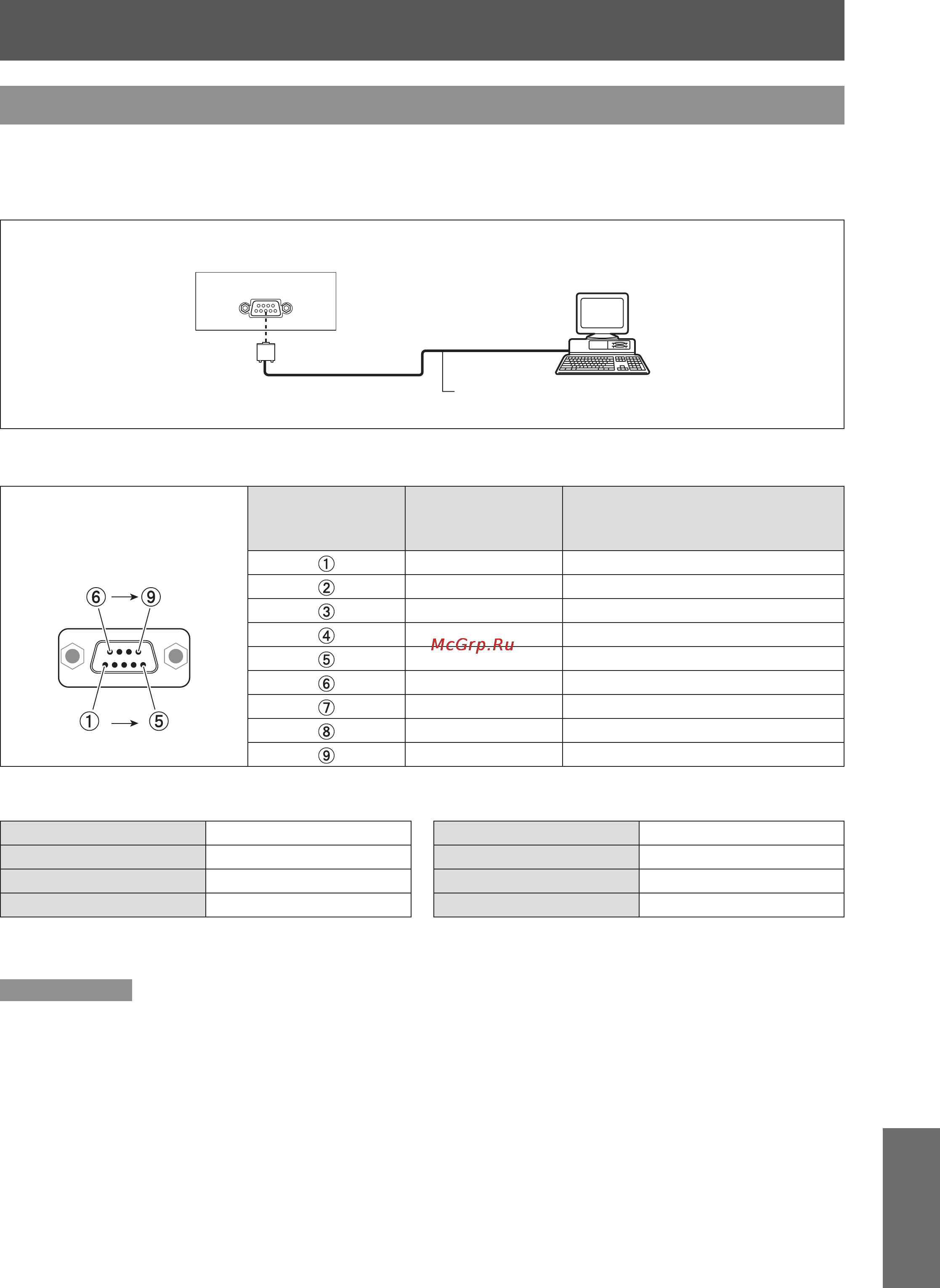

Последовательный порт
Разъем <SERIAL IN> соответствует стандарту RS-232C, так что проектором можно управлять с
компьютера, соединенного с проектором через этот разъем.
J
Соединение
J
Назначение контактов и названия сигналов
D-sub 9-контактный
(штекер)
Вид снаружи
№ контакта
Название
сигнала
Содержимое
— NC
RXD Полученные данные
TXD Переданные данные
— NC
GND Заземление
— NC
— NC
— NC
— NC
J
Условия связи
Уровень сигнала Соответствует RS-232C Длина знака 8 бит
Способ синхронизации Асинхронный Стоп-бит 1 бит
Тактовая частота 19200 бит/сек X параметр Отсутствует
Проверка на четность Отсутствует S параметр Отсутствует
Примечание
Когда функция [AMX D. D.] установлен в положение [Вкл.] под меню [Настройки], тактовая частота
z
измениться на 9 600 бит/сек автоматически.
D-sub 9-контактный (гнездо)
D-sub 9-контактный
(штекер)
Подключение
разъемов проектора
Кабель передачи данных
Компьютер
