подКлЮчения
:

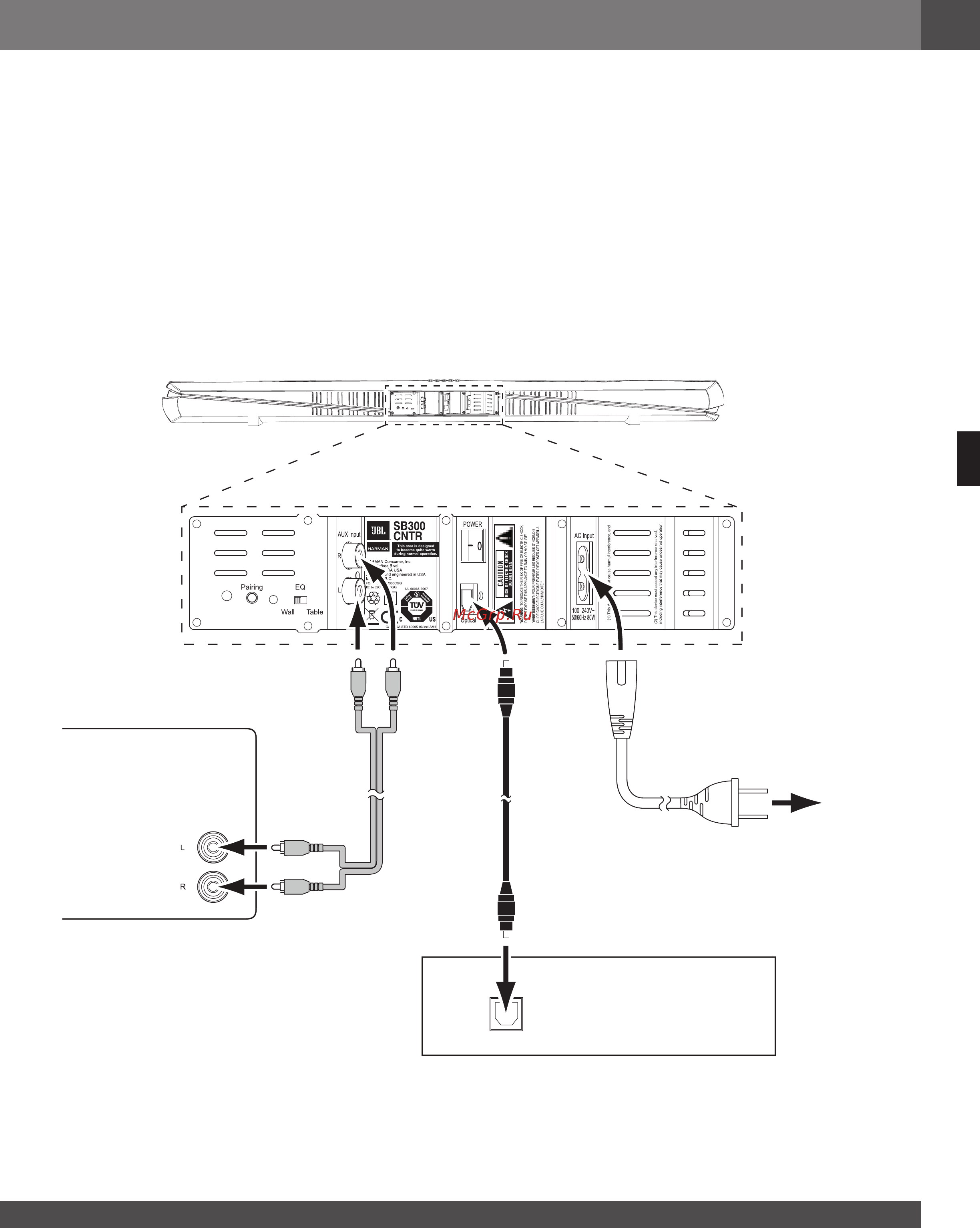

С помощью стереокабеля, поставляемого в комплекте,
соедините аналоговый вход первого источника («Source1») звуковой
панели с аудиовыходами телевизора. Если телевизор имеет 2 набора
аудиовыходов, используйте набор с фиксированным (не переменным)
выходным уровнем сигнала. Таким образом, можно полностью
отключить громкоговорители телевизора, причем телевизор будет
постоянно передавать аудиосигнал звуковой панели.
:
Если DVD-проигрыватель, кабельный или цифровой
приемник оснащен цифровым коаксиальным выходом, можно
подключить его ко входу второго источника («Source 2») звуковой
панели с помощью цифрового коаксиального аудиокабеля (не входит
в комплект).
ПРИМЕЧАНИЕ: ели DVD-проигрыватель, кабельный или цифровой
приемник не оснащен цифровым коаксиальным выходом, можно
подключить его аналоговый аудиовыход к телевизору. Телевизор
будет передавать его аудиосигнал на звуковую панель с помощью
аналогового подключения, описанного выше.
Убедившись, что источник сигнала подключен правильно,
подключите входящие в комплект шнуры питания к разъемам шнуров
питания звуковой панели и сабвуфера, а другие концы подключите
к активной и исправной розетке переменного тока. НЕ подключайте
эти шнуры к дополнительным разъемам питания, которые бывают на
некоторых аудиокомпонентах.
Оптический цифровой
аудиокабель (не
входит в комплект)
Стереокабель
(входит в комплект)
DVD-
/
SB300 Soundbar
Силовой
кабель
переменного
тока
OPTICAL
DIGITAL
OUT
К исправной
розетке
переменного тока
