-3-

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

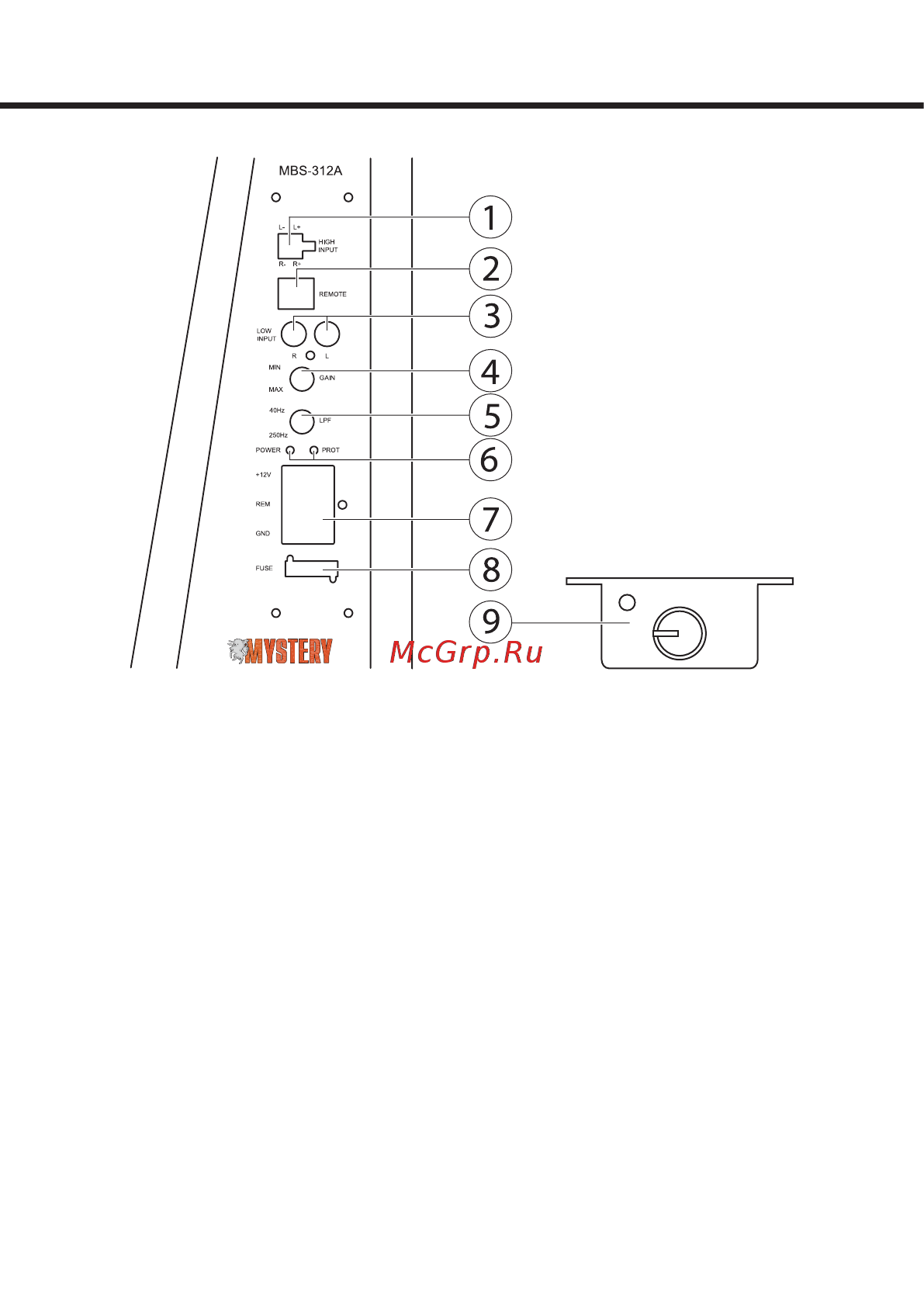

1. Входы высокого уровня (для подсоединения выходов головного устройства

для динамиков).

ВНИМАНИЕ! Не подключать одновременно входы 1 и 3

2. Разъем для подключения блока дистанционной регулировки громкости

3. Линейный входной разъём (правый, левый канал)

4. Регулятор чувствительности уровня входного сигнала.

5. Регулятор кроссовера (настройка верхней границы диапазона рабочих ча-

стот 40…250Гц)

6. Индикаторы:

POWER синий – включено

PROT красный – сработала схема защиты

7. Питание: +12V – плюс 12В от источника питания

REM – сигнал на включение (управляющий провод +12В )

GND – минус источника питания

8. Предохранитель 20А.

ВНИМАНИЕ! Запрещена замена предохранителем другого номинала.

9. Блок дистанционного управления уровнем громкости.
