ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается
вместе со вторым устройством (в качестве комбинации
SBS) ограничитель хода дверцы должен оставаться в
состоянии поставки.
u
Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 25
q
Torx® 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
4.3.1 Снятие двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

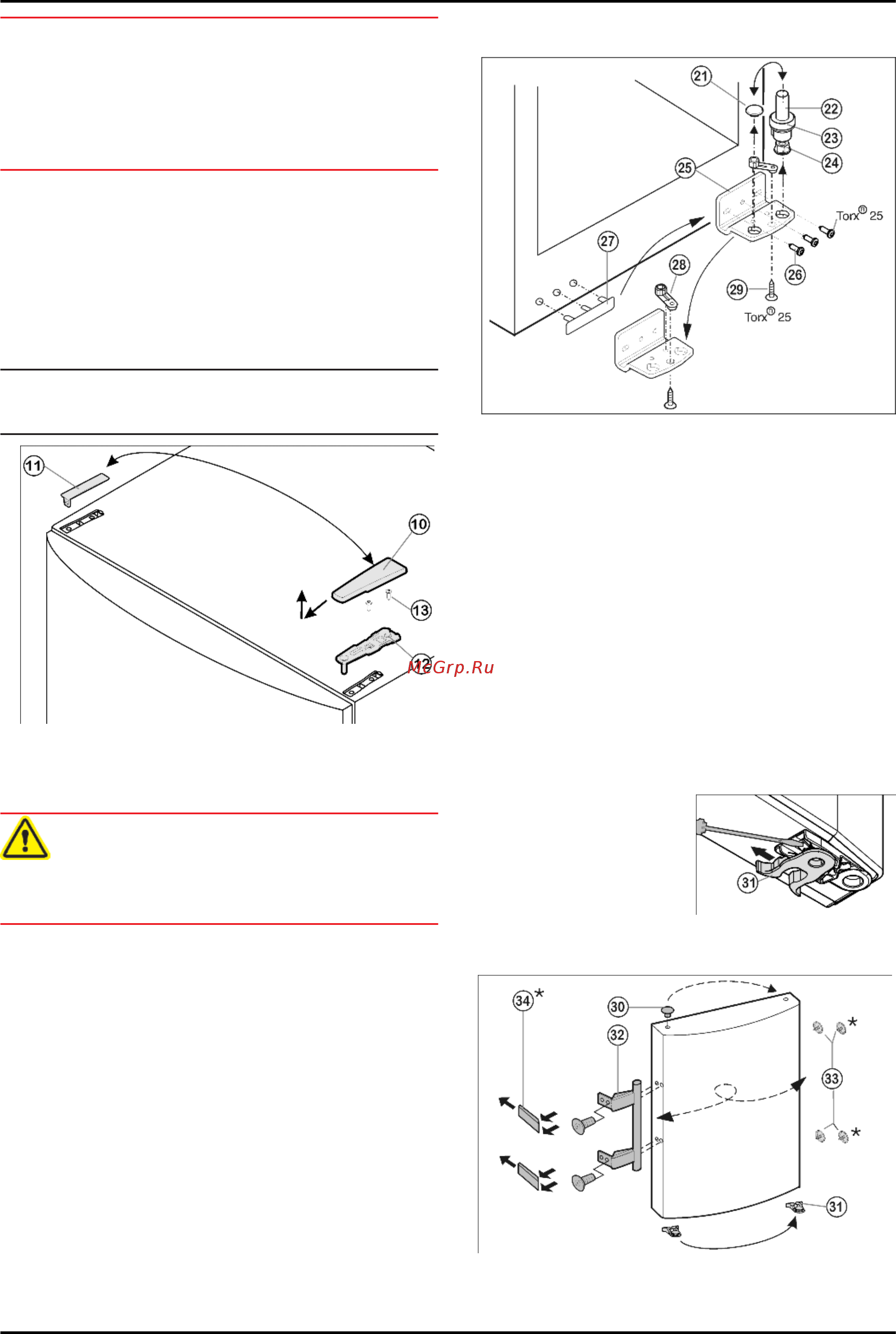

Fig. 4
u
Закройте дверцу.
u
Потяните крышку
Fig. 4 (10)
вперед и вверх.
u
Снимите крышку
Fig. 4 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (12)
(2 шт.
Torx® 25)
Fig. 4 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.3.2 Перестановка опорных деталей
Fig. 5
u
Извлеките опорный винт
Fig. 5 (22)
в комплекте с
шайбой
Fig. 5 (23)
и регулируемой опорой
Fig. 5 (24)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 5 (21)
.
u
Открутите
Fig. 5 (26)
опорный кронштейн
Fig. 5 (25)
.
u
Открутите
Fig. 5 (29)
опорную деталь
Fig. 5 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 5 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 5 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 5 (21)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 5 (22)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.3 Перестановка ручки
u
переставить
пружинный зажим
Fig. 6 (31)
: Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u
Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 6
Fig. 7
u
Извлеките пробку
Fig. 7 (33)
из опорной втулки дверцы
и переставьте.
