ПРОВЕРКА ТОЧНОСТИ

Проверка горизонтали

Для проверки необходимы 2 параллельные вертикальные стены расположенные друг

напротив друга на расстоянии 5 м.

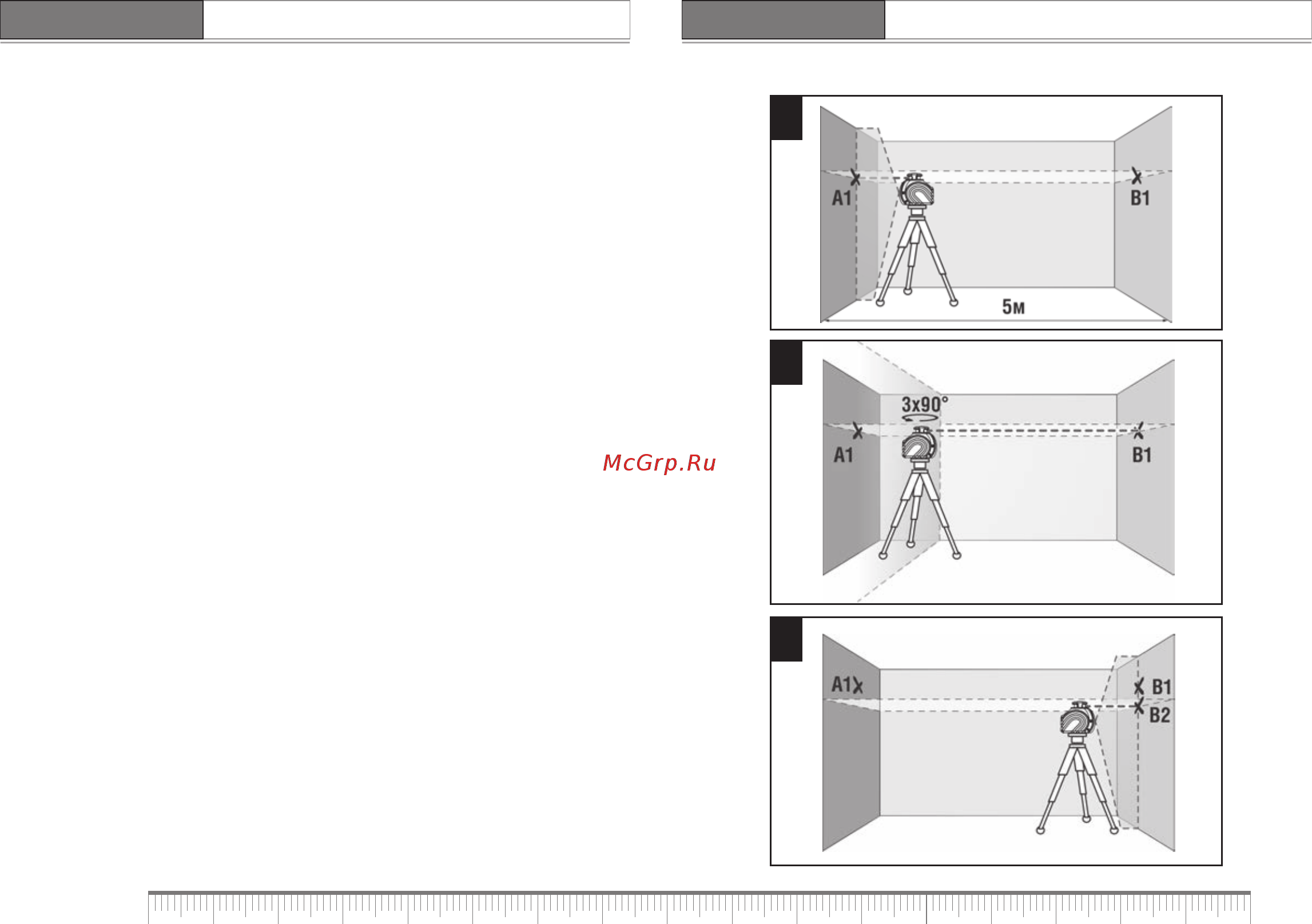

1. Установите прибор максимально близко к одной из стен (см. рис.i). Включите

вертикальный и горизонтальный излучатели, разблокируйте компенсатор. Разверните

прибор излучателями в сторону ближней стены, чтобы пересечение лазерных линий на

стене располагалось напротив прибора. Отметьте положение точки пересечения лазерных

линий метка А1. На дальней стене напротив прибора отметьте точку B1.

2. Поверните прибор на 90°, измерьте отклонение оси луча от отметки В1 (см. рис.J). Если

отклонение превышает 1 мм – обратитесь в сервисный центр.

3. Повторите пункт 2 еще 2 раза, поворачивая прибор в одном направлении.

4. Перенесите прибор к противоположной стене, отметьте пересечение лазерных линий

меткой В2 (метки В1, В2 должны находиться на одной вертикали) (см. рис.k).

5. Поверните прибор на 180° и отметьте на противоположной стене пересечение лазерных

линий меткой a2 (метки a1, a2 должны находиться на одной вертикали) (см. рис.l).

6. Измерьте расстояния da, dB между метками А1, А2 и В1, В2 соответственно (см. рис. l).

Если разница между значениями da, dB превышает 2 мм – обратитесь в сервисный центр.

Проверка вертикали

В качестве эталона вертикали используйте отвес. Установите прибор на расстоянии порядка

1,5 м от отвеса (см. рис. m).

1. Разблокируйте компенсатор, включите вертикальный излучатель, совместите ось

вертикальной лазерной линии с нижней точкой отвеса.

2. Если отклонение оси вертикальной линии от подвеса превышает 0,2 мм на 1 м длины

подвеса (например, для отвеса длиной 2,5 м – максимальное отклонение не должно

превышать 0,5 мм) – обратитесь в сервисный центр.
