Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Руководство пользователя
лазерный дальномер
CONDTROL XP1
Поздравляем с приобретением лазерного дальномера
CONDTROL XP1.
Перед первым использованием прибора, пожалуйста,
внимательно ознакомьтесь с указаниями по технике
безопасности, приведенными в конце данного
руководства по эксплуатации.

Лазерный дальномер XP1 предназначен для измерения
расстояний, длин, высот, вычисления площадей и
объемов измеряемых объектов, а также проведения
косвенных измерений (вычисление по теореме Пифагора).
Прибор предназначен как для эксплуатации в закрытых
помещениях, так и на открытых строительных площадках.

Комплект поставки лазерного дальномера XP1:
1. Лазерный дальномер – 1шт.
2. Сумка-чехол - 1 шт.
3. Шнур – 1 шт.
4. Инструкция по эксплуатации – 1 шт.
5. Элементы питания тип LR3 (AAA) - 2 шт.

Диапазон измерений 0,15 – 50 м*
Точность измерения, типичная ± 1,5 мм**
Дискрета измерения 1 мм
Автоматическое выключение
Лазера
Прибора
45 сек
180 сек
Подсветка дисплея √
Непрерывное измерение (трекинг) √
Сложение/вычитание измерений √
Вычисление площади / объема √
Вычисление по теореме Пифагора √
Тип лазера
650 нм, < 1 мВт,
класс II
Температура эксплуатации 0 °С ... +40 °С
Температура хранения –20 °С ... +60 °С
Габаритные размеры 105х47х27 мм
Вес 83 г
Элементы питания
2х1,5 В щелочные
LR3 (AAA)
* В неблагоприятных условиях, например при ярком
солнечном свете, или если объект, до которого
производится измерение, имеет плохую отражающую
поверхность, следует использовать отражающую
пластину.
** Точность измерения может ухудшиться при
неблагоприятных условиях измерения, таких как яркий
солнечный свет, если измерения производятся до
глянцевых или прозрачных поверхностей, движущихся
объектов, объектов с неровной поверхностью, а также при
наличии переотражений лазерного луча.

Установите элементы питания в батарейный отсек
соблюдая полярность. Используйте только щелочные
батареи, оба элемента питания должны быть одной
марки, с одинаковым
уровнем заряда.
Уровень заряда
батарей отображается
на дисплее.
означает минимальный
уровень заряда,
необходимо заменить
элементы питания на
новые.

Дл я вклю чения прибора нажми те . Приб ор вк лючитс я
и перейдет в режим измерений. Для выключения нажмите
и удерживайте .
Для экономии заряда батарей прибор автоматически
выключается через 3 минуты после последнего действия.


2
3
4
6



Измерение расстояний всегда производится от заднего
торца корпуса прибора.

Для включения/выключения звукового сигнала нажмите и
удерживайте кнопку в течение 2 секунд.


Включите прибор. Кратковременным нажатием
включите лазерный указатель, направьте прибор на
объект, расстояние до которого необходимо измерить,

В режимах вычисления площади, объема, по теореме
Пифагора последнее сделанное измерение может
быть отменено клавишей и произведено заново.
Двойное нажатие клавиши в любом из этих режимов
переводит прибор в режим единичного измерения.
В случае если результат не может быть отображен
(результат отрицательный или превышает 99999) прибор
выведет сообщение об ошибке.

Функции сложения и вычитания могут использоваться для
суммирования/вычитания длин.
Произведите измерение, кратковременными нажатиями
клавиши выбирете функцию сложения или вычитания,
произведите второе измерение. Результат будет вычислен
и отображен в основной строке дисплея. Последующие
измерения также будут
суммированы/вычтены
с/из предыдущего
результата измерения.
Выход из режима
осуществляется
кратковременным
нажатием клавиши .

Во время работы с прибором на дисплее могут
отображаться следующие коды ошибок:
  
301 Измерение вне диапазона
Соблюдайте
необходимый диапазон
302
Отражаемый сигнал
слишком слабый
Используйте
отражательную пластину
303
Результат вычислений не
может быть отображен
(результат отрицательный
Повторите процедуру для
получения меньшего/
положительного
или превышает 99999) результата
304
Ошибка расчета по
теореме Пифагора
Проведите измерения
в правильной
последовательности
305
Низкий уровень заряда
элементов питания
Замените элементы
питания
306
Слишком низкая
температура
Нагрейте прибор
307
Слишком высокая
температура
Остудите прибор
308
Окружающее освещение
слишком сильное
Выберите для измерения
место с менее ярким
освещением

Перед началом работы с прибором внимательно
изучите данную инструкцию. Неправильное обращение
с прибором может привести к тяжелой травме, нанести
значительный ущерб. Сохраняйте данную инструкцию.
При передаче прибора во временное пользование
обязательно прилагайте к нему данную инструкцию.
- Не используйте прибор не по назначению.
-
Не удаляйте предупреждающие таблички и
предохраняйте их от стирания, т.к. они содержат
информацию по безопасной эксплуатации прибора.
Вы приобрели прибор с нанесенными на него
предупреждающими табличками на английском
и немецком языках. Пожалуйста, ознакомьтесь с
содержанием табличек на русском языке:
Лаз ерно е из лу чени е
Н е н а п р а в л я й т е в гл а з а
Л а з е р к л а с с а 2
< 1 м В т, 6 3 0 - 6 7 0 н м
E N 6 0 8 2 5 -1 : 2 0 0 7 - 0 3
Прибор относится ко 2 классу лазерных изделий в
соответствии с IEC60825-1 с длиной волны 630-670 нм.
-Не смотрите в лазерный луч, а также в его отражение, как
незащищенным глазом, так и через оптические устройства.
Не направляйте лазерный луч на людей и животных без
необходимости. Вы можете их ослепить.
-Защита глаз обычно осуществляется путем отведения
взгляда или закрытием век.
-Запрещено разбирать и проводить самостоятельный
ремонт прибора. Ремонт прибора поручайте
только квалифицированному персоналу и только с
использованием оригинальных запасных частей.
-Запрещается эксплуатация прибора во взрывоопасной
среде, вблизи легковоспламеняющихся материалов.
-Не допускайте нагревания элементов питания во
избежание риска взрыва и вытекания электролита. При
попадании жидкости на кожу немедленно промойте
пораженный участок водой с мылом. В случае попадания
в глаза, промойте их чистой водой в течение 10 минут,
затем обратитесь к врачу.

 Прибор является точным устройством и
требует бережного обращения. Соблюдение следующих
рекомендаций продлит срок службы прибора:
- Не наводите прибор на солнце
-Оберегайте прибор от ударов, падений, сильных
вибраций, не допускайте попадания внутрь прибора
жидкости, строительной пыли, посторонних предметов
- Не подвергайте прибор воздействию экстремальных
температур.
- В случае попадания жидкости в прибор в первую очередь
выньте элементы питания, затем обратитесь в сервисный
центр.
-Не храните и не используйте прибор в течение
длительного времени в условиях повышенной влажности.
- Чистку прибора следует проводить мягкой влажной
салфеткой.
- Содержите оптику прибора в чистоте и оберегайте от
механических повреждений.
- Периодически проводите контрольные измерения.
Особенно если прибор подвергался чрезмерным
механическим или другим воздействиям, а также до и
после выполнения ответственных измерительных работ.

Отслужившие свой срок приборы, принадлежности
и упаковка должны быть утилизированы согласно
действующим законам вашей страны.
Не выбрасывайте аккумуляторы/батареи в коммунальный
мусор, не бросайте их в огонь или воду. Аккумуляторы/
батареи следует собирать и сдавать на рекуперацию или
на экологически чистую утилизацию.
Только для стран-членов ЕС:
Не выбрасывайте инструменты в коммунальный мусор!
Согласно Европейской Директиве 2002/96/ЕС о старых
электрических и электронных инструментах и приборах и
ее претворению в национальное право, отслужившие свой
срок измерительные инструменты должны собираться
отдельно и быть переданы на экологически чистую
рекуперацию отходов.
Неисправные или пришедшие в негодность аккумуляторы/
батареи должны быть утилизированы согласно Директиве
2006/66/Е.

Гарантийный период составляет 24 месяца с даты
продажи. Срок службы прибора - 36 месяцев.
Производитель гарантирует соответствие прибора
заявленным характеристикам при условии соблюдения
правил эксплуатации и хранения, установленных в
настоящем руководстве по эксплуатации.
Гарантия распространяется на недостатки и дефекты,
являющиеся заводским браком или возникшие в
результате заводского брака.
Гарантия не распространяется на неисправности,
возникшие в результате интенсивной эксплуатации и
естественного износа, а также на элементы питания.
Производитель оставляет за собой право вносить
изменения в конструкцию и комплектацию прибора, не
ухудшающие его основные характеристики.

Контакты для связи, консультации можно получить на
сайте www.condtrol.ru.

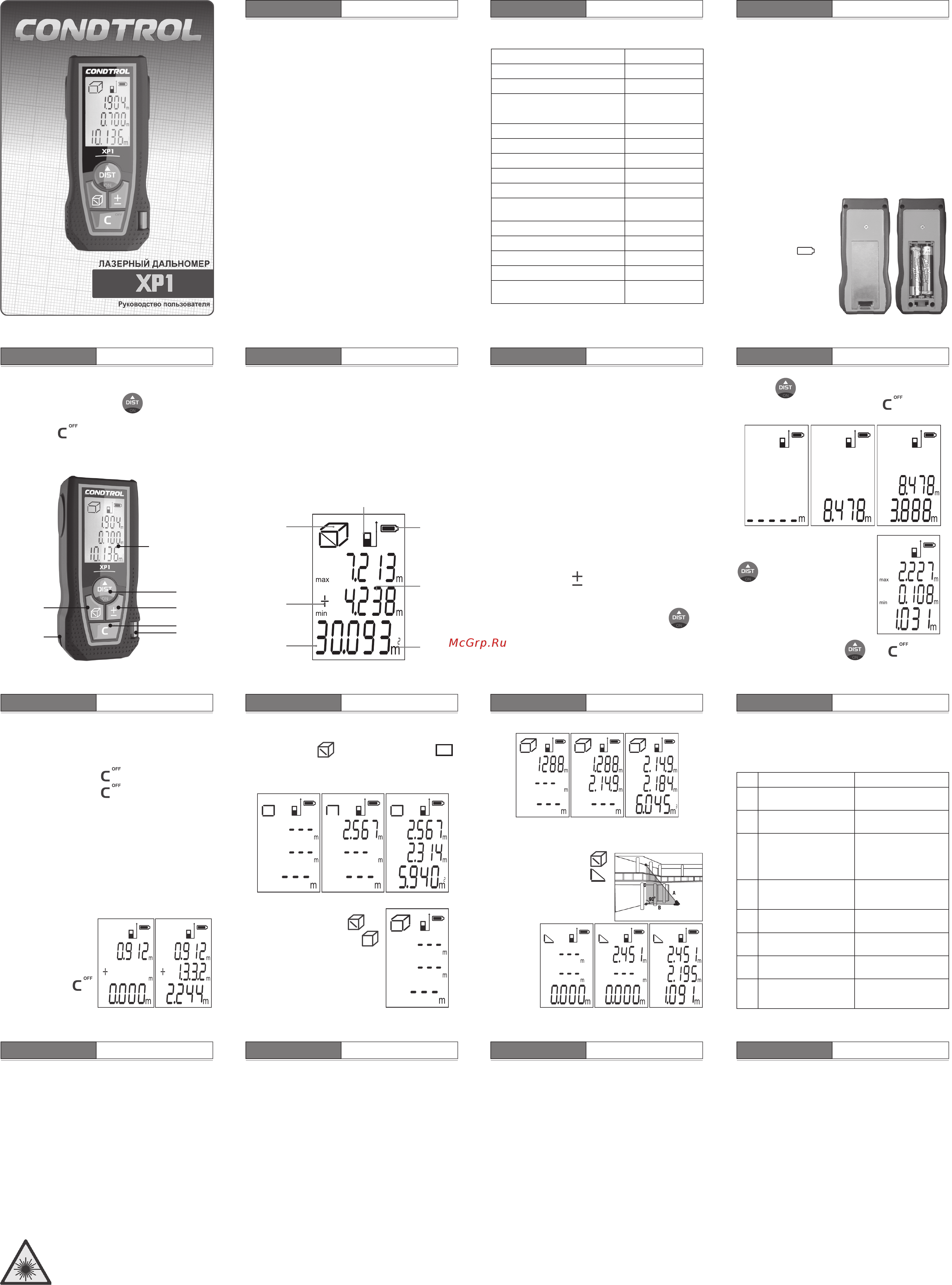

1 Пузырьковый уровень
2 Дисплей
3 Кнопка включения прибора/измерения/включения
лазерного луча/режима непрерывных измерений
4 Кнопка сложения/вычитания, включения/выключения
звукового сигнала.
5 Кнопка выбора режимов вычисления площади, объема,
длины по теореме Пифагора
6 Кнопка выключения/сброса значений
7 Место крепления петли на руку
1
5
7
1
2
3
6
4
5
7
1 Вспомогательные строки вывода результатов измерений
или вычислений, максимального, минимального
значений.
2 Знак операции сложения/вычитания.
3 Индикатор режима измерения площади, объема, длины
по теореме Пифагора.
4 Основная строка вывода результатов измерений или
вычислений
5 Индикатор уровня заряда батарей.
6 Точка отсчета измерений.
7 Единицы измерений.
нажатием произведите измерение.
Кратковременное нажатие клавиши отключает
лазерный излучатель, если он был включен.

Режим непрерывного измерения
в к л ю ч а е т с я у д е р ж а н и е м к л а в и ш и
. При этом прибор будет
производить измерения одно
за другим отображая последнее
измеренное значение, а также
максимальное и минимальное
значения из измеренных.
Выключение режима производится
кратковременным нажатием или .

Нажмите клавишу . На дисплее отобразится .
Выполните последовательно два измерения (ширину и
длину). Площадь (как произведение длины и ширины)
будет вычислена и отображена в основной строке.

Нажмите дважды клавишу .
На дисплее отобразитс я символ .
Выполните последовательно три
измерения (ширину, длину и высоту).
Объем (как произведение длины,
ширины и высоты) будет вычислен и
отображен в основной строке.

Если произвести прямое измерение не возможно (мешает
препятствие), прибор рассчитает искомую длину по двум
измерениям.
Нажмите триж ды клавишу .
На дисплее отображается .
Произведите измерение длин
отрезков , . Отрезок должен
быть перпендикулярен и не
может быть больше .
Длина
будет
рассчитана
по теореме
Пифагора.

Содержание

Похожие устройства

Скачать
