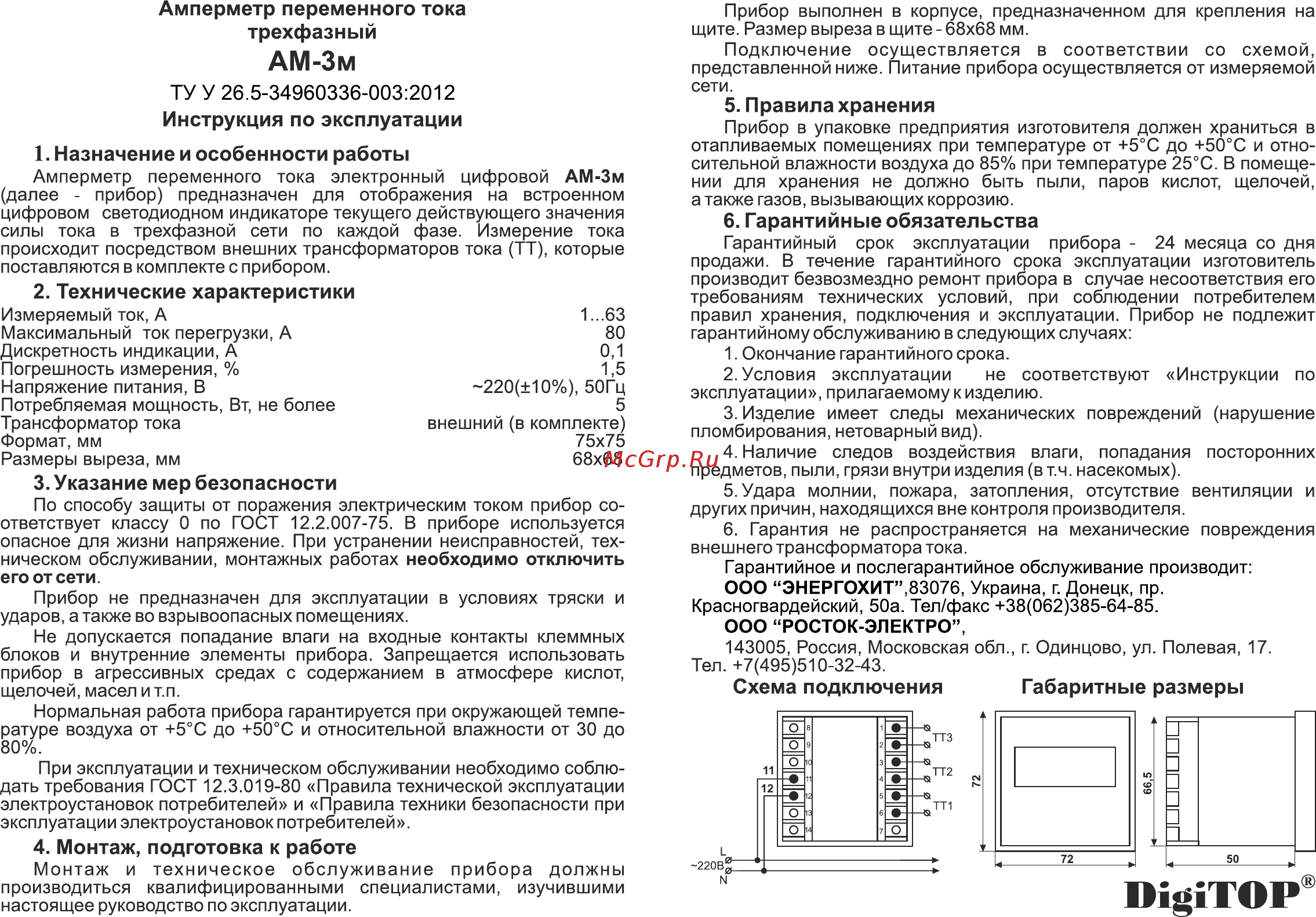

Амперметр переменного тока трехфазный АМ Зм ТУ У 26 5 34960336 003 2012 Инструкция по эксплуатации 1 Назначение и особенности работы Амперметр переменного тока электронный цифровой АМ Зм далее прибор предназначен для отображения на встроенном цифровом светодиодном индикаторе текущего действующего значения силы тока в трехфазной сети по каждой фазе Измерение тока происходит посредством внешних трансформаторов тока ТТ которые поставляются в комплекте с прибором 2 Технические характеристики Измеряемый ток А Максимальный ток перегрузки А Дискретность индикации А Погрешность измерения Напряжение питания В Потребляемая мощность Вт не Трансформатор тока Формат мм Размеры выреза мм более 1 63 80 0 1 1 5 220 10 50Гц 5 внешний в комплекте 75x75 68x68 3 Указание мер безопасности По способу защиты от поражения электрическим током прибор со ответствует классу 0 по ГОСТ 12 2 007 75 В приборе используется опасное для жизни напряжение При устранении неисправностей тех ническом обслуживании монтажных работах необходимо отключить его от сети Прибор не предназначен для эксплуатации в условиях тряски и ударов а также во взрывоопасных помещениях Не допускается попадание влаги на входные контакты клеммных блоков и внутренние элементы прибора Запрещается использовать прибор в агрессивных средах с содержанием в атмосфере кислот щелочей масел и т п Нормальная работа прибора гарантируется при окружающей темпе ратуре воздуха от 5 С до 50 С и относительной влажности от 30 до 80 При эксплуатации и техническом обслуживании необходимо соблю дать требования ГОСТ 12 3 019 80 Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей Прибор выполнен в корпусе предназначенном для крепления на щите Размер выреза в щите 68x68 мм Подключение осуществляется в соответствии со схемой представленной ниже Питание прибора осуществляется от измеряемой сети 5 Правила хранения Прибор в упаковке предприятия изготовителя должен храниться в отапливаемых помещениях при температуре от 5 С до 50 С и отно сительной влажности воздуха до 85 при температуре 25 С В помеще нии для хранения не должно быть пыли паров кислот щелочей а также газов вызывающих коррозию 6 Гарантийные обязательства Гарантийный срок эксплуатации прибора 24 месяца со дня продажи В течение гарантийного срока эксплуатации изготовитель производит безвозмездно ремонт прибора в случае несоответствия его требованиям технических условий при соблюдении потребителем правил хранения подключения и эксплуатации Прибор не подлежит гарантийному обслуживанию в следующих случаях 1 Окончание гарантийного срока 2 Условия эксплуатации не соответствуют Инструкции по эксплуатации прилагаемому к изделию 3 Изделие имеет следы механических повреждений нарушение пломбирования нетоварный вид 4 Наличие следов воздействия влаги попадания посторонних предметов пыли грязи внутри изделия в т ч насекомых 5 Удара молнии пожара затопления отсутствие вентиляции и других причин находящихся вне контроля производителя 6 Гарантия не распространяется на механические повреждения внешнего трансформатора тока Гарантийное и послегарантийное обслуживание производит ООО ЭНЕРГОХИТ 83076 Украина г Донецк пр Красногвардейский 50а Тел факс 38 062 385 64 85 ООО РОСТОК ЭЛЕКТРО 143005 Россия Московская обл г Одинцово ул Полевая 17 Тел 7 495 510 32 43 Схема подключения Габаритные размеры 4 Монтаж подготовка к работе Монтаж и техническое обслуживание прибора должны производиться квалифицированными специалистами изучившими настоящее руководство по эксплуатации DigiTOP
