Начало работы
16
PУССКИЙ

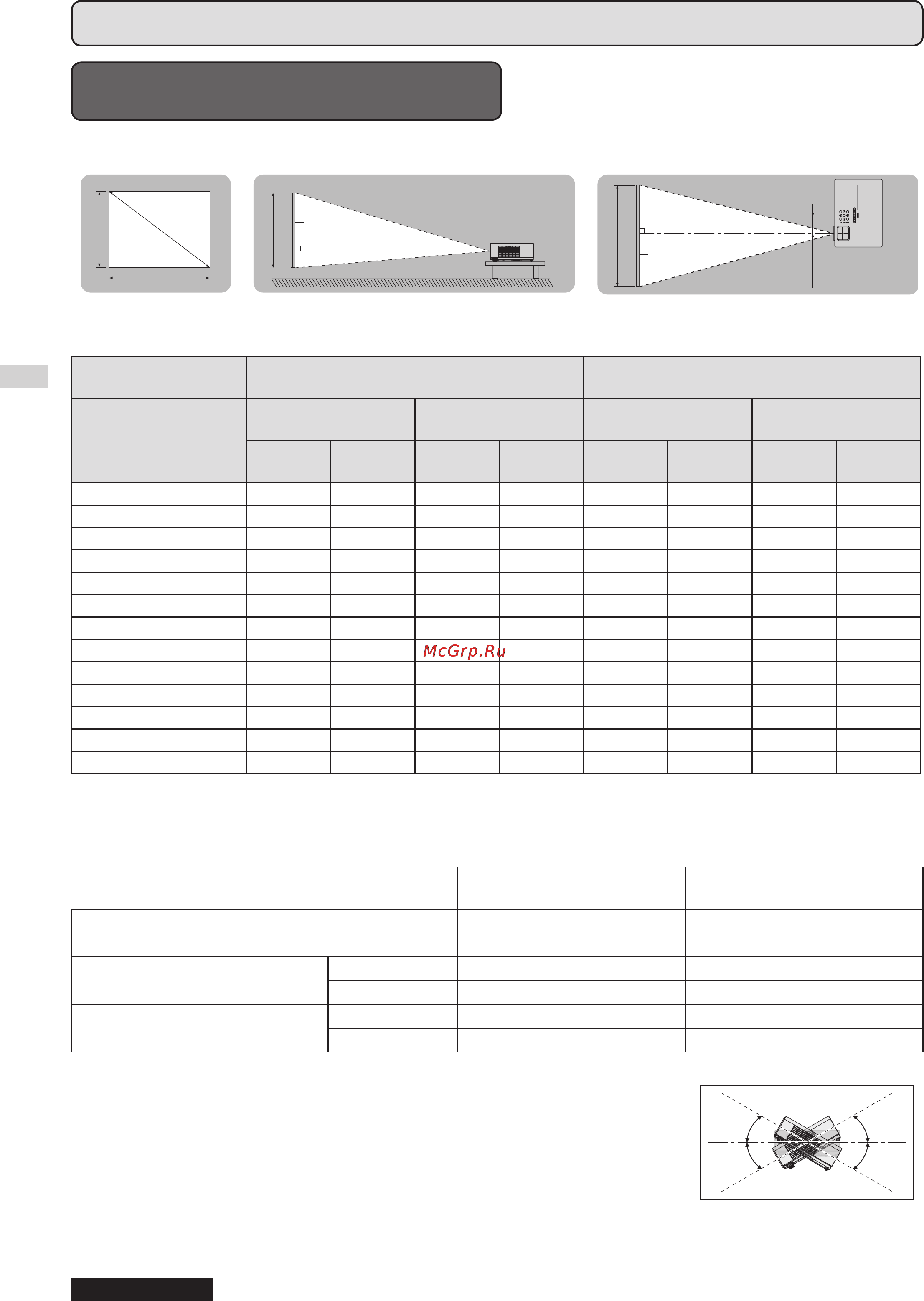

Подготовка проектора
РАЗМЕР ЭКРАНА И РАССТОЯНИЕ ДО
ЭКРАНА
Размер проецируемого изображения можно настроить с помощью объектива с 1,2-кратным увеличением.
Рассчитайте и определите расстояние до экрана следующим образом.
SD
SW
SH
L (LW/LT)
SH
79,2 мм
L (LW/LT)
SW
Проецируемое изображение
Экран
Экран
(Все представленные ниже величины являются приблизительными и могут немного отличаться от
действительных величин.)
Размер проецируе-
мого изображения
При формате изображения 4:3 При формате изображения 16:9
Диагональ экрана
(SD)
Минимальное
расстояние (LW)
Максимальное
расстояние (LT)
Минимальное
расстояние (LW)
Максимальное
расстояние (LT)
PT-LB3/
PT-LB2
PT-LB1 PT-LB3/
PT-LB2
PT-LB1 PT-LB3/
PT-LB2
PT-LB1 PT-LB3/
PT-LB2
PT-LB1
0,84 м (33")
— — 1,1 м (3' 7") 1,1 м (3' 7") — — 1,2 м (3' 11") 1,3 м (4' 3")
1,02 м (40")
1,1 м (3' 7") 1,2 м (3' 11") 1,4 м (4' 7") 1,4 м (4' 7") 1,3 м (4' 3") 1,3 м (4' 3") 1,5 м (4'11") 1,5 м (4' 11")
1,27 м (50")
1,4 м (4' 7") 1,5 м (4' 11") 1,7 м (5' 6") 1,8 м (5' 9") 1,6 м (5' 3") 1,6 м (5' 3") 1,9 м (6' 2") 1,9 м (6' 2")
1,52 м (60")
1,7 м (5' 6") 1,8 м (5' 9") 2,1 м (6' 10") 2,1 м (6' 10") 1,9 м (6' 2") 1,9 м (6' 2") 2,3 м (7' 6") 2,3 м (7' 6")
1,78 м (70")
2,0 м (6' 6") 2,1 м (6' 10") 2,4 м (7' 10") 2,5 м (8' 2") 2,2 м (7' 2") 2,3 м (7' 6") 2,6 м (8' 6") 2,7 м (8' 9")
2,03 м (80")
2,3 м (7' 6") 2,4 м (7' 10") 2,8 м (9' 2") 2,8 м (9' 2") 2,5 м (8' 2") 2,6 м (8' 6") 3,0 м (9' 10") 3,1 м (10' 2")
2,29 м (90")
2,6 м (8' 6") 2,7 м (8' 9") 3,1 м (10' 2") 3,2 м (10' 6") 2,9 м (9' 6") 2,9 м (9' 6") 3,4 м (11' 1") 3,5 м (11' 5")
2,54 м (100")
2,9 м (9' 6") 3,0 м (9' 10") 3,5 м (11' 5") 3,5 м (11' 5") 3,2 м (10' 6") 3,3 м (10' 8") 3,8 м (12' 5") 3,9 м (12' 8")
3,05 м (120")
3,5 м (11' 5") 3,6 м (11' 8") 4,2 м (13' 9") 4,3 м (14' 1") 3,8 м (12' 5") 3,9 м (12' 8") 4,6 м (15' 1") 4,7 м (15' 4")
3,81 м (150")
4,4 м (14' 4") 4,5 м (14' 8") 5,2 м (17' 0") 5,3 м (17' 4") 4,8 м (15' 7") 4,9 м (16' 1") 5,7 м (18' 8") 5,8 м (19' 0")
5,08 м (200")
5,8 м (19' 0") 6,0 м (19' 7") 7,0 м (22' 11") 7,1 м (23' 3") 6,3 м (20' 8") 6,6 м (21' 7") 7,6 м (24' 11") 7,8 м (25' 6")
6,35 м (250")
7,3 м (23' 11") 7,5 м (24' 6") 8,7 м (28' 6") 8,9 м (29' 2") 7,9 м (25' 11") 8,2 м (26' 9") 9,5 м (31' 2") 9,7 м (31' 8")
7,62 м (300")
8,7 м (28' 6") 9,0 м (29' 5") 10,5 м (34' 5") 10,7 м (35' 1") 9,5 м (31' 2") 9,9 м (32' 5") 11,5 м (37' 7") 11,7 м (38' 4")
Можно точно рассчитать размер экрана по его диагонали. Все результаты измерений указываются в метрах
(м). (Результаты ниже немного отличаются от фактических результатов измерений).
При диагональном размере проецируемого изображения:
При формате изображения
4:3
При формате изображения
16:9
Высота экрана (SH) SH (м) = SD (м) × 0,6 SH (м) = SD (м) × 0,490
Ширина экрана (SW) SW (м) = SD (м) × 0,8 SW (м) = SD (м) × 0,872
Минимальное расстояние (LW) PT-LB3/PT-LB2 = 1,1496 × SD (м) - 0,025 = 1,2520 × SD (м) - 0,011
PT-LB1 = 1,1890 × SD (м) - 0,035 = 1,2992 × SD (м) - 0,041
Максимальное расстояние (LT) PT-LB3/PT-LB2 = 1,3819 × SD (м) - 0,033 = 1,5079 × SD (м) - 0,035
PT-LB1 = 1,4094 × SD (м) - 0,035 = 1,5394 × SD (м) - 0,040
ПРИМЕЧАНИЕ.
•
Для достижения наилучшего качества изображения устанавливайте экран в таком
месте, где на него не попадает прямой солнечный или электрический свет. Задерните шторы
или жалюзи, чтобы закрыть свет, и выключите электрические светильники.
•
Не поворачивайте проектор вокруг оси излучения. Это может вызвать неисправность проектора.
Однако можно наклонить корпус проектора примерно на ±30 ° вертикально и на ±10
°
горизонтально.
Слишком сильный наклон приведет к быстрому износу компонентов.
•
Не блокируйте вентиляционные отверстия и не помещайте ничего на расстоянии 50 см
(20") от них, так как это может вызвать поломку устройства.
+30 °
-
30 °
