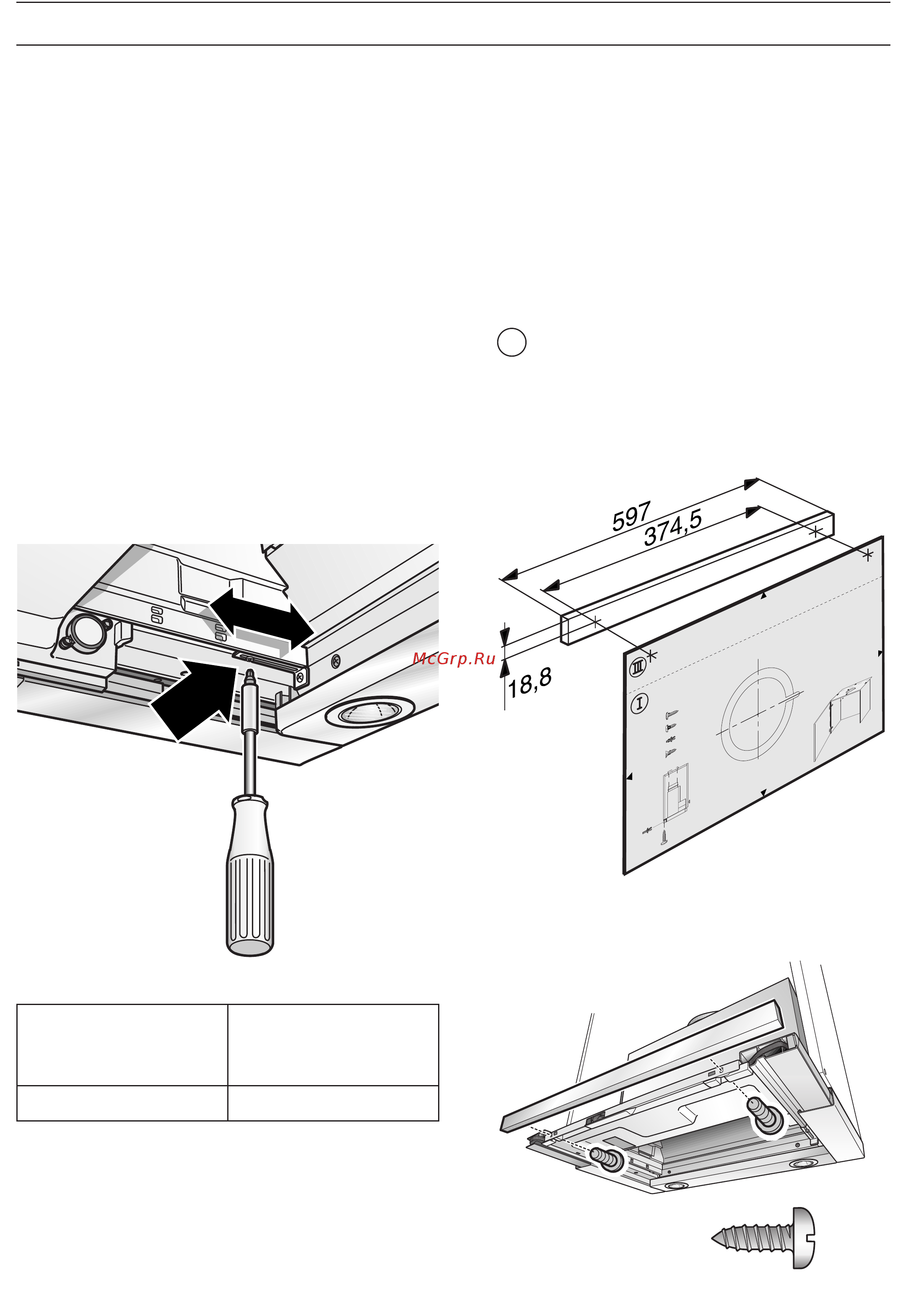

Встраивание вытяжки в навесной шкаф Примечание корпус вытяжки внутри шкафа можно облицевать например древесностружечными плитами При этом обратите внимание на следующие моменты Не следует накладывать на корпус вы тяжки разделительную перегородку Не прикрепляйте вытяжки облицовку к корпусу Обеспечьте доступность вытяжки специалистов Сервисной службы для Установка планки ручки На выдвижном блоке фильтров сле дует установить планку ручку В качестве планки ручки можно исполь зовать подходящую к Вашей кухонной мебели деревянную планку или имею щуюся в специальных принадлежностях планку ручку см специальные прина длежности на стр 23 1 С помощью прилагаемого шаблона ш наметьте на деревянной планке места для крепления и предваритель но проколите их шилом Если вытяжку в шкафу нужно передви нуть назад то упоры для выдвижного блока фильтров можно перенести вперед Для этого вывинтите винты передвиньте упоры и снова завинтите винты Затем просверлите в этих местах от верстия 0 2 мм глубиной макс 10 мм 2 Вес в кг Режим отвода воздуха Режим циркуляции воздуха 13 0 13 5 Мы сохраняем за собой право на изменение конструкции в связи с техническими усовер шенствованиями 18 Планку ручку тите к вытяжке выровняйте и привин
