9
Монтаж
Размеры трубы
Указание: В случае рекламаций, относящихся к прокладке
трубы, изготовитель прибора не несет ответственность по
гарантии.
■ Прибор достигает своей оптимальной мощности при
использовании короткой и прямолинейной трубы вытяжной
вентиляцпии максимального диаметра.
■ В результате использования длинной вытяжной трубы с
неровной поверхностью, множеством изгибов, или с
диаметром менее 150 мм, не обеспечивается оптимальная
производительность вытяжки и повышается уровень шума
вентиляции.
■ Трубы или шланги, используемые для прокладки
внетиляционных каналов, должны быть изготовлены из
негорючего материала.
Круглые трубы
Рекомендуемый внутренний диаметр трубы 150 мм, однако не
менее 120 мм.
Плоские каналы
Внутренее сечение канала должно соответствовать
рекомендуемому диаметру круглой трубы.
при Ø 150 мм прибл. 177 см
2
при Ø 120 мм прибл. 113 см
2
■ Плоские каналы не должны иметь острых сгибов.
■ Для труб другого диаметра необходимо использовать
уплотнительные ленты.
Подготовка потолка
■ Потолок должен быть ровным, горизонтальным и обладать
достаточной несущей способностью.
■ Глубина высверленных отверстий должна соответствовать
длине винтов. Дюбели должны обеспечивать надежную
фиксацию.
■ Входящие вкомплект поставки винты идюбели рассчитаны
на массивную кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона, пористого бетона,
кирпича из поротона) необходимо использовать
соответственно другие, подходящие средства крепления.
■ Макс. вес вытяжки – 50 кг.

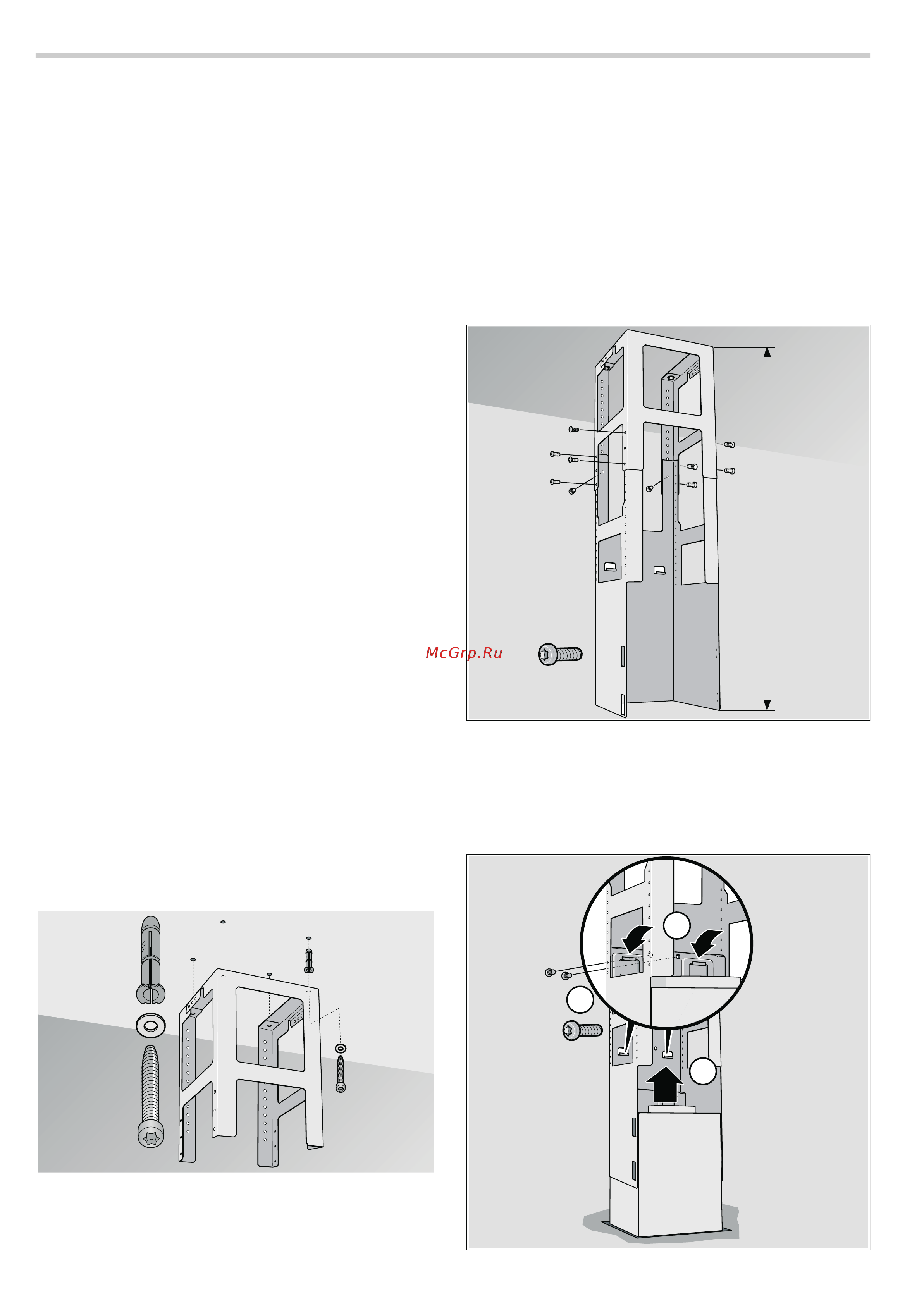

Монтаж верхней подвесной рамы
1. Определите перед монтажом полную высоту подвесной рамы
и обозначьте точки отверстий для винтов.
Указание: Высота подвесной рамы регулируется
интервалами по 20 мм.
2. Начертите на потолке центр вытяжки.
3. С помощью прилагаемого шаблона обозначьте на потолке
точки для крепления винтов.
4. Просверлите 4 отверстия Ø8мм глубиной 80 мм для
креплений и вдавите дюбели заподлицо с поверхностью.
5. Привинтите верхнюю часть подвесной
рамы к потолку при
помощи 4 винтов.
Указание: Следите за правильным расположением
подвесной рамы. Средняя планка служит определением
для передней стороны идолжна показывать в направлении
панели управления кухонной плиткой.
Монтаж нижней подвесной рамы
Верхнюю и нижнюю часть подвесной рамы закрепите
по определенной полной высоте при помощи 10 винтов.
Указания
■ Следите за правильным расположением нижней подвесной
рамы. Открытая сторона должна показывать в направлении
панели управления кухонной плиткой.
■ Чтобы потом выровнять подвесную раму, достаточно
освободить крепежные винты на потолке.
Монтаж прибора
1. Вставьте вытяжку снизу вподвесную раму.
Указание: Следите за тем, чтобы кабель для подсоединения
ксети не был зажат.
2. Привинтите вытяжку к подвесной раме при помощи
2 фиксирующих винтов.
[
[
[
$EOXIW
PP
8POXIW
PP
[
[
