-15-
1. Перед началом подсоединения отключите
источник питания (аккумулятор), вынув со-
ответствующий предохранитель из предо-
хранительной коробки автомобиля.
2. Подсоедините провода питания аппара-
та к соответствующим цепям автомоби-
ля, защищенным предохранителями.
3. Подсоедините черный провод к метал-
лическому корпусу автомобиля.

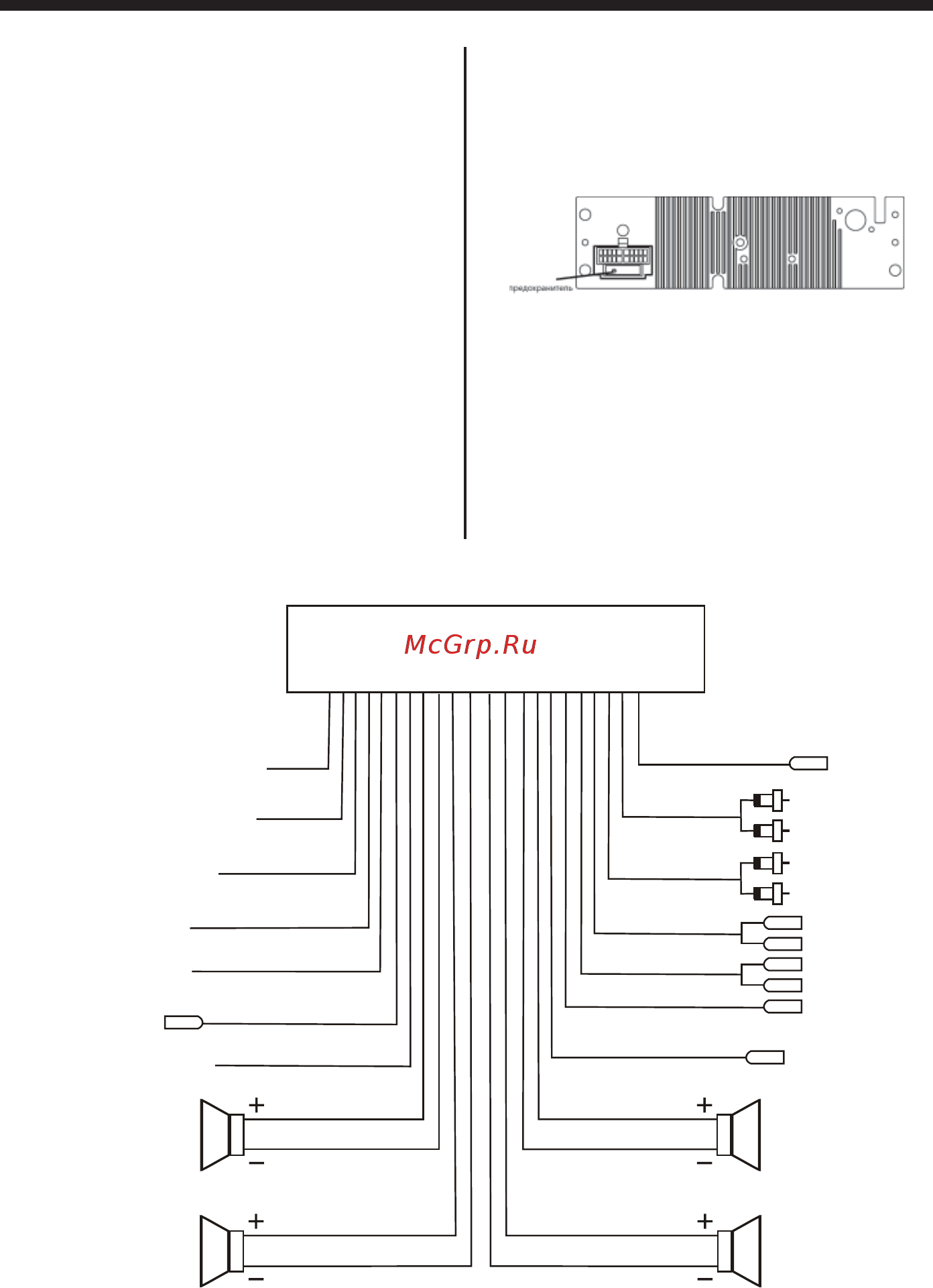

4. Выполните соединения в соответствии
со схемой.
5. Если в вашем автомобиле не ISO разъем,
то вы можете приобрести его в специа-
лизированном магазине.
Примечание:
Неправильное подсоединение приводит к
неисправности аппарата и лишению прав
гарантийного обслуживания.
Тыльная сторона головного устройства
Замена предохранителя
При замене перегоревшего предохрани-
теля используйте предохранитель того же
типа и номинала.
Инициализация системы
Кнопка RESET расположена на головном
устройстве (см. рис.) и активируется при
Стояночный тормоз (-)
Управление изображением
камеры заднего вида В+ 12В
Зажигание В+
Питание
Масса «-»
Выход на сабвуфер
Питание активной антенны
Передний левый
громкоговоритель
Задний левый
громкоговоритель
Задний правый
громкоговоритель
Передний правый
громкоговоритель
Видео вход
камеры заднего вида
Видео вход
Видео выход (1)/(2)
Аудио вход
RCA выход
Задний
RCA выход
Гнездо антенны
Передний
Розовый
Оранжевый
Красный
Желтый
Черный
Синий
Серый
Синий
Белый
Белый/Черный
Зеленый Фиолетовый
Зеленый/Черный Фиолетовый/Черный
Серый
Желтый
Желтый
Желтый
Желтый
Белый
Красный
Белый
Красный
Белый
Красный
Серый/Черный
