Bosch GWH 15-2 CO B [6/22] Функциональная схема прибора
![Bosch GWH 15-2 CO B [6/22] Функциональная схема прибора](/views2/1205074/page6/bg6.png)
6 | Данные о приборе RU
6 720 608 980 (2008/02)

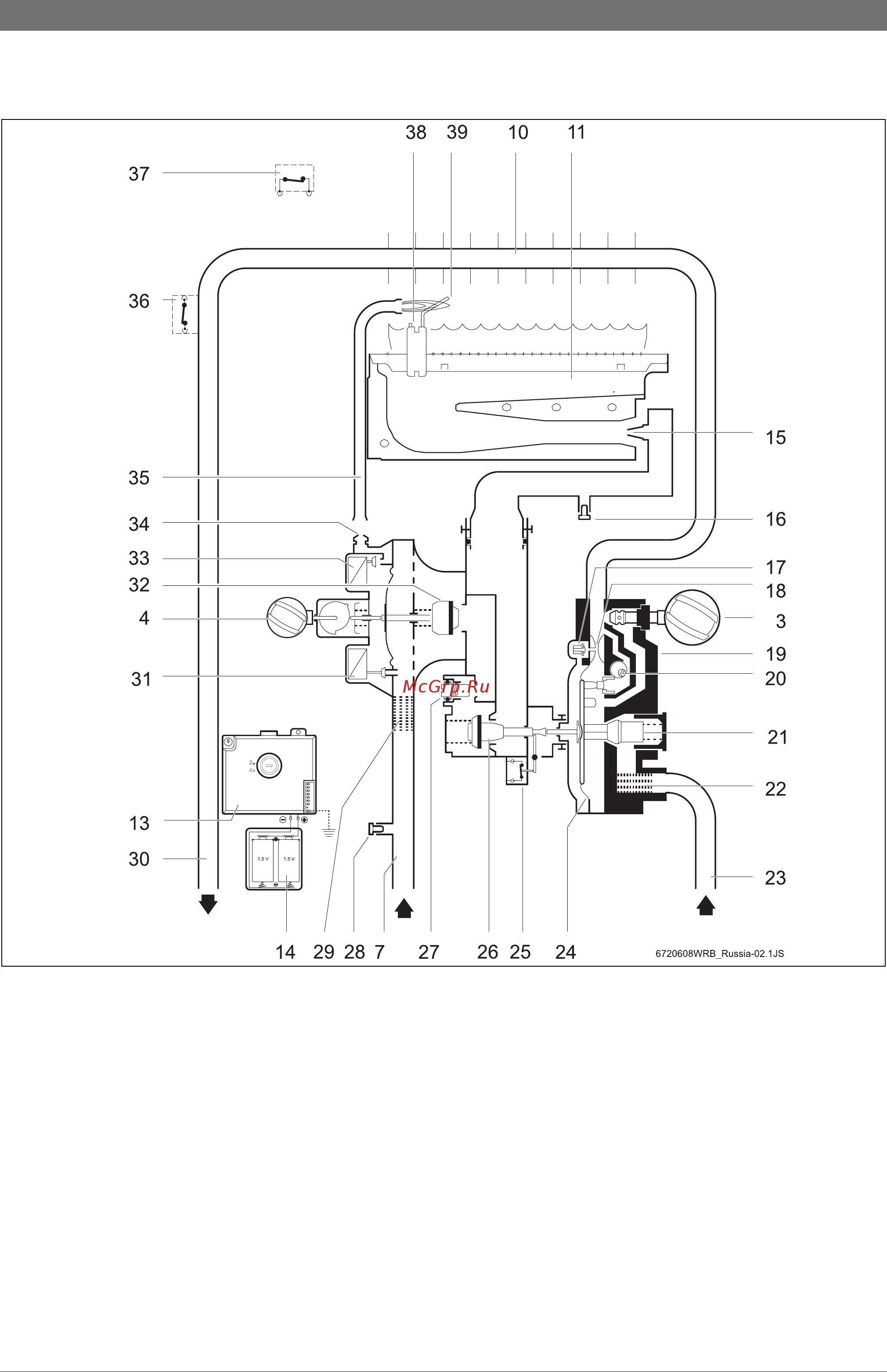

2.7 Функциональная схема прибора
Рис 2 Функциональная схема
3 Регулятор температуры/потока
4 Регулятор мощности
7 Входная труба подачи газа
10 Камера сгорания
11 Основная горелка
13 Блок розжига
14 Блок для батареек
15 Форсунка
16 Патрубок для измерения давления перед форсункой
17 Узел инерции розжига
18 Трубка Вентури
19 Блок водяной арматуры
20 Регулировочный конический затвор
21 Регулятор потока воды
22 Водяной фильтр
23 Труба холодной воды
24 Диффузор
25 Микровыключатель
26 Основной газовый вентиль
27 Винт регулировки максимальной подачи газа
28 Патрубок для измерения давления на входе
29 Газовый фильтр
30 Труба горячей воды
31 Клапан с сервоприводом
32 Газовый вентиль
33 Клапан запальника
34 Форсунка запальника
35 Трубка подачи газа для розжига
36 Ограничитель температуры
37 Контроль тяги
38 Запальный электрод
39 Ионизационный контроль пламени
