10 | Установка RU
8 739 722 709
B Для подключения водонагревателя к водопроводу
используйте компоненты, входящие в комплект
поставки данного прибора.

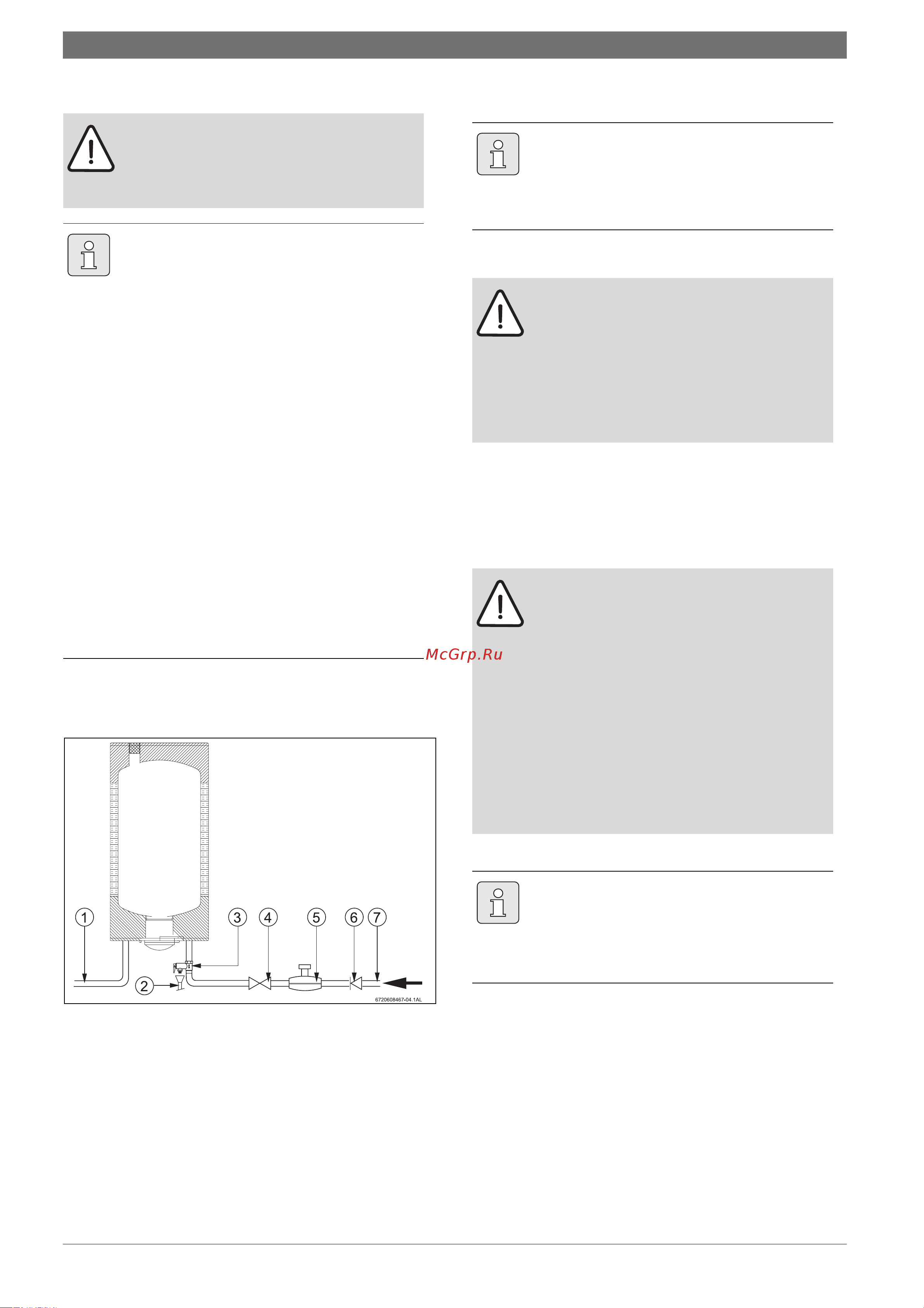

Рис 9 Подключение воды
1 Выход горячей воды
2 Сливной шланг
3 Предохранительный клапан
4 Вентиль подачи воды
5 Обратный клапан
6 Редуктор
7 Патрубок подключения к водопроводу
4.6 Подключение к электрической сети
В комплект поставки водонагревателя входит шнур со
штепсельной вилкой. Все регулировочные,
контрольные и предохранительные компоненты
прибора прошли тщательную проверку на фабрике и
готовы к работе.
4.6.1 Подключение водонагревателя
B Для подключения шнура электропитания следует
использовать заземленную розетку (с
подключением к общей земле здания).
ОCTOPOЖНО:
B Предохранительный клапан
устанавливается на входном патрубке
(см.Рис. 9).
Если давление воды в водопроводе
превышает 6,4 бар (80 % от
максимально возможного давления в 8
бар), необходимо установить редуктор,
как показано на Рис 9.
Предохранительный клапан
срабатывает, когда давление воды на
входе превышает 8 бар. В связи с этим
необходимо предусмотреть способ
отвести сток излишней воды.
НИ В КОЕМ СЛУЧАЕ НЕ БЛОКИРУЙТЕ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН.
Если давление воды в водопроводе
превышает 8 бар, необходимо
установить редуктор, как показано на 9.
Не допускается установка
дополнительных элементов и приборов
между предохранительным клапаном и
патрубком подключения холодной воды
(обозначен синим цветом)
электрического водонагревателя.
Во избежание проблем, вызванных
резким изменением давления,
рекомендуется установить
антивозвратный клапан на входе
водонагревателя.
ОПACHO:
Риск электрического разряда!
B Прежде чем приступать к
электромонтажным работам
обязательно следует отключить
электропитание (с помощью пробки,
рубильника и т. п.).
ОCTOPOЖНО:
Обеспечение электрической
безопасности!
B Подключение данного
водонагревателя к щиту
электропитания должно
осуществляться при помощи
независимой цепи,оснащенной 30 мА
дифференциальным разъединителем
и заземлением. Настоятельно
рекомендуется также установить
грозовую защиту.
Подключение водонагревателя к сети
должно осуществляться при полном
соблюдении установленных правил и
нормативов, действующих на
территории страны.
