Supra SDD-3001 [4/20] Подсоединения

Руководство по эксплуАтАции

•

SDD-3001

ПОДсОеДинениЯ

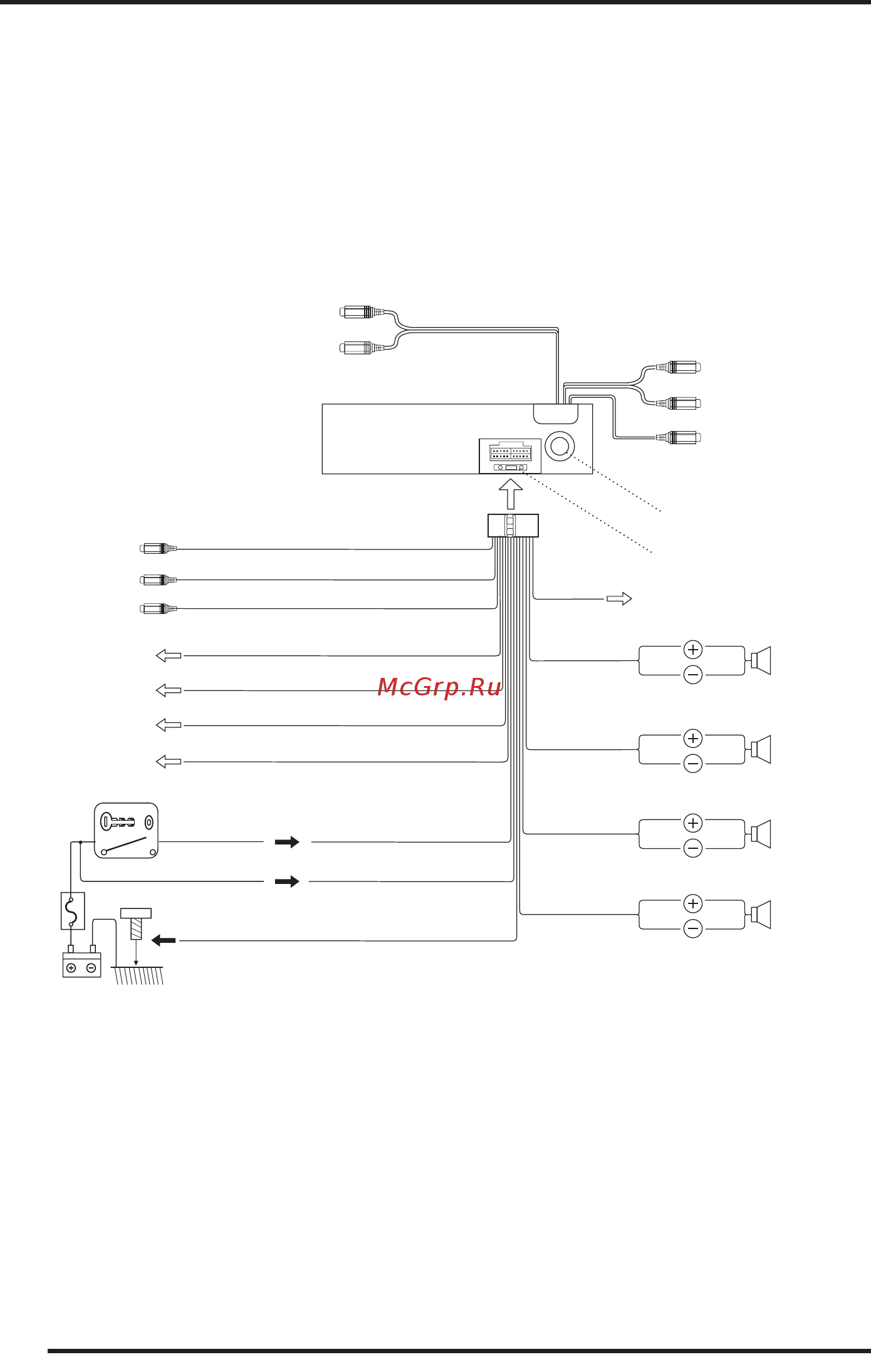

Подключение устройства производите в соответствии с

приведенной схемой.

Для того чтобы просматривать видео изображение на

дисплее во время стоянки на парковке провод стояноч-

ного тормоза должен быть обязательно подсоединен

видео вход (желтый)

видео вход камеры заднего вида

вход правого канала внешнего источника (красный)

вход левого канала внешнего источника (белый)

выход на сабвуфер (коричневый)

разъем подключения радиоантенны

предохранитель (10А)

передний левый RCA выход (белый)

передний правый RCA выход (красный)

видео выход (желтый)

провод стояночного тормоза (серый)

провод заднего хода (коричневый)

провод управления усилителем (розовый)

провод управления антенной (синий)

замок зажигания

провод зажигания (красный)

провод питания к аккумулятору (желтый)

провод массы (черный)

провод для включения подсветки (оранжевый)

передний левый динамик

белый

белый/черный

серый/черный

зеленый/черный

фиолетовый/черный

фиолетовый

зеленый

серый

задний левый динамик

задний правый динамик

передний правый динамик

блок предохранителей

аккумулятор
