JBL LS80 [3/6] Двухпроводное подключение
![JBL LS80 [3/6] Двухпроводное подключение](/views2/1205381/page3/bg3.png)
Русский
МОНТАЖ ОПОРЫ НА ШИПАХ
LS60, LS80
В комплект поставки входят четыре металлических шипах, используемых при
установке акустической системы на мягком ковровом покрытии; с их помощью
нарушается связь акустической системы с полом во избежание
нежелательного демпфирования. Для установки шипов осторожно положите
акустическую систему на бок (а не на переднюю или заднюю части) на
мягкую, неабразивную поверхность, и отвинтите опоры с резиновыми
наконечниками (храните их в надежном месте). После чего в резьбовые
отверстия, расположенные по углам, вворачиваются шипы. Удостоверьтесь,
что все шпильки завинчены до упора для обеспечения устойчивости. Для
защиты поверхности полов, не имеющих мягких ковровых покрытий,
установите каждый шип в прилагаемую металлическую подставку.
НИКОГДА не перетаскивайте колонки с места на место, чтобы не повредить
выступы, ножки деревянного корпуса и/или пол. Для перемещения колонки
поднимите ее и перенесите на другое место.
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
ВАЖНО:
ПЕРЕД НАЧАЛОМ ВЫПОЛНЕНИЯ СОЕДИНЕНИЙ
УБЕДИТЕСЬ В ТОМ, ЧТО ВСЕ ОБОРУДОВАНИЕ ВЫКЛЮЧЕНО
для аккустических систем с обозначением полярности. Сторона провода с
выступом или другим обозначением обычно считается стороной с
положительной полярностью (т.е.
+
).
ВНИМАНИЕ:
При необходимости проконсультируйтесь с вашим
местным дилером JBL по вопросу проводов для динамика и вариантов
подключений.
Динамики оснащены
кодированными контактами,
допускающими подключение
различных соединителей.
Наиболее стандартное
подключение изображено на
Рисунке 4.
Для обеспечения правильной
полярности подключите
каждый + контакт на задней
стороне усилителя или
приёмника к соответствующему
+ (красному) контакту каждого
динамика, как показано на Рисунке 5. Таким же образом подключите –
(чёрные) контакты. Для сверки процесса выполнения подключений
обратитесь к инструкции пользователя, поставляемой с вашим усилителем,
приёмником и телевизором.
ВАЖНО:
НЕ НАРУШАЙТЕ ПОЛЯРНОСТЬ (НАПРИМЕР: + К – ИЛИ – К +)
ВО ВРЕМЯ ВЫПОЛНЕНИЯ СОЕДИНЕНИЙ. ПОДОБНЫЕ ДЕЙСТВИЯ
ПРИВЕДУТ К НЕКАЧЕСТВЕННОМУ ВОСПРОИЗВЕДЕНИЮ И СНИЖЕНИЮ
ХАРАКТЕРИСТИК В ОБЛАСТИ НИЗКИХ ЧАСТОТ.
СТАНДАРТНОЕ ПОДКЛЮЧЕНИЕ

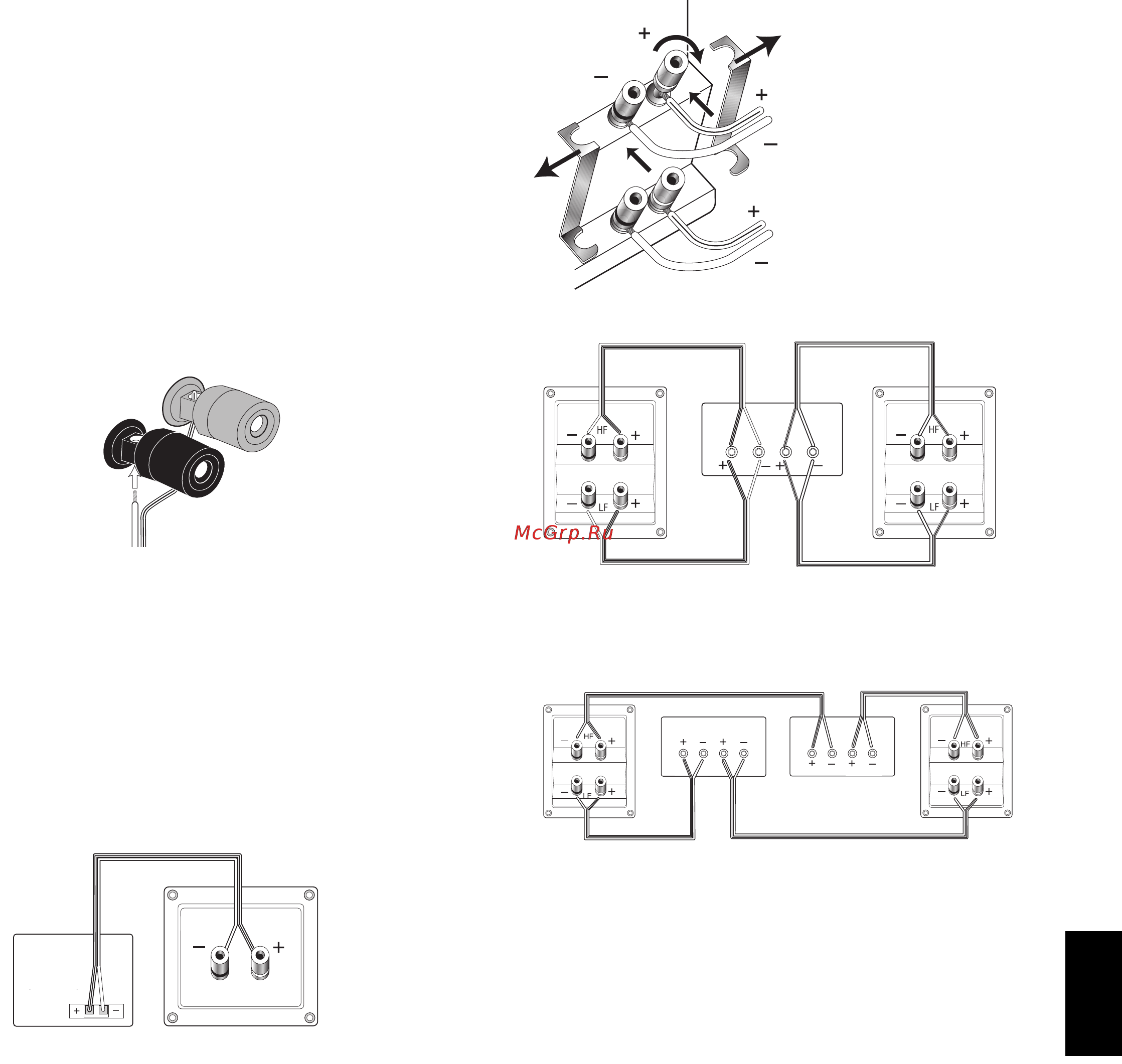

Рисунок 5. На схеме подключения изображено подключение полярностей для
одного канала стереосистемы или системы домашнего кинотеатра.
ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ
LS40, LS60, LS80
Внешняя панель подключений и внутренняя делительная сеть моделей LS40,
LS60 и LS80 разработаны таким образом, что отдельные комплекты кабелей
акустической системы динамика могут быть подключены к частям
преобразователя низких частот и преобразователя средних/высоких частот
раздельно. Такой способ называется двухпроводным подключением (Bi-
Wiring). Двухпроводное соединение предоставляет более широкие
возможности подключения и значительно повышает гибкость в выборе
усилителя мощности.
Рисунок 6.
СТЕРЕОФОНИЧЕСКИЙ УСИЛИТЕЛЬ
Рисунок 7.
ДВОЙНОЙ СТЕРЕОФОНИЧЕСКИЙ
УСИЛИТЕЛЬ
Рисунок 8.
Standard
Connection
Speaker Wire
3
Рисунок 4. Подключение голых
проводов к контактам.
1)
Ослабьте клемму
2)
Вставьте
оголенный конец;
Затяните клемму
Черный = -
Красный = +
Полоска =+
Стандартное
подключение
(показан один канал)
Приёмник или
усилитель
(вид сзади)
Динамик (вид сзади)
1. Ослабьте контакты и снимите
перемычки.
2. Вставьте предназначенный
для передачи высоких частот
провод динамика в верхний
комплект контактов и
закрепите их.
3. Вставьте предназначенный
для передачи низких частот
провод динамика в нижний
комплект контактов и
закрепите их.
Без полоски = -
Приёмник /
Усилитель
Правый
динамик
Левый
динамик
Правый
Левый
Усилитель 1
Правый
динамик
Левый
динамик
Правый
Левый
Усилитель 2
Правый
Левый
0010CSK - JBL LS Series OM RU Final.qxp:33487_JBL_ES_Series_Russer 27/03/08 12:16 Side 3
