Низкочастотные динамики серии JBL
Grand Touring GTO выпускаются в
двух различных конфигурациях: с
одной звуковой катушкой на 4 Ом
или двумя звуковыми катушками по 4
Ом. Низкочастотные динамики GTO
можно использовать отдельно или в
количестве нескольких штук, что
позволит в полной мере
использовать мощность усилителя
или усилителей. Для максимально
эффективного использования
выходной мощности усилителя вы
должны рассчитать систему
динамиков для обеспечения
минимального импеданса в
безопасных пределах мощности
усилителя. При разработке системы
из нескольких сабвуферов
соблюдайте следующие правила.
1. Не сочетайте в одной системе
различные типы сабвуферов или
корпусов. Сабвуферы,
используемые в одном корпусе или
питаемые от одного усилителя,
должны быть идентичных моделей.
Использование разнотипных НЧ-
динамиков и корпусов может
привести к непредсказуемым
результатам.
2. Вы можете подключать катушки
НЧ-динамика с двумя звуковыми
катушками последовательно,
однако мы рекомендуем, чтобы вы
избегали последовательного
соединения отдельных НЧ-
динамиков.
3. Вы должны использовать обе
катушки НЧ-динамика в
параллельном или
последовательном включении.
4. Большинство усилителей выдают
совершенно одинаковую мощность
как при включении 4-омной
нагрузки, так и при включении
2-омной стереофонической
нагрузки.
Для разработки системы
сабвуферов, максимизирующей
мощность усилителя, имейте в виду
следующее.
1. Общий импеданс системы из
параллельных НЧ-динамиков
можно рассчитать по формуле:
Импеданс
=
1
1
+
1
+
1
...
ц
1
ц
2
ц
3
где ц – номинальный импеданс
НЧ-динамика.
2. Общий импеданс звуковых
катушек (или НЧ-динамиков),
соединенных последовательно,
можно рассчитать по формуле:
Импеданс
=
ц
1
+
ц
2
+
ц
3
...
На схеме справа показано
параллельное и последовательное
подключение динамиков.

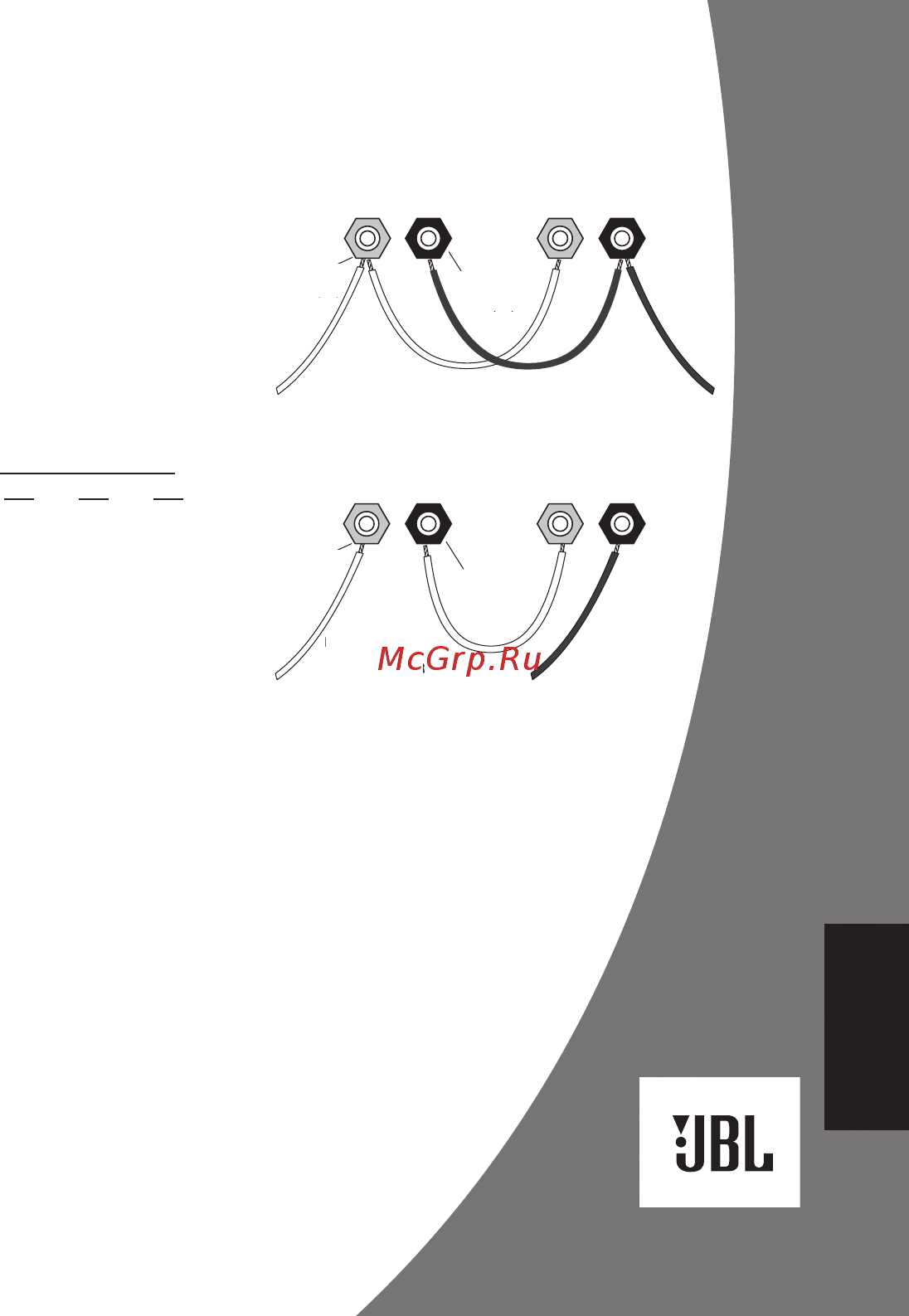

Рисунок 1. Параллельное
подключение.
Рисунок 2. Последовательное
подключение.
3
ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ
Русский
КРАСНЫЙ
ПОЛОЖ. (+)
ПОЛОЖ. (+)
ОТ УСИЛИТЕЛЯ
ЧЕРНЫЙ
ОТРИЦ. (–)
ОТРИЦ. (–)
КРАСНЫЙ
ПОЛОЖ. (+)
ПОЛОЖ. (+)
ОТ УСИЛИТЕЛЯ
ЧЕРНЫЙ
ОТРИЦ. (–)
ОТРИЦ. (–)
