Размер экрана и проекционное расстояние
Данный раздел следует использовать при принятии решения о расстояния до экрана и размере экрана.
[NP3150/NP2150/NP1150]
Согласно графику, доступные проекционные расстояния варьируются в диапазоне от 1,0 м/41,2 дюйма для 30-дюймового экрана
до 18 м/718 дюймов для 500-дюймового экрана.

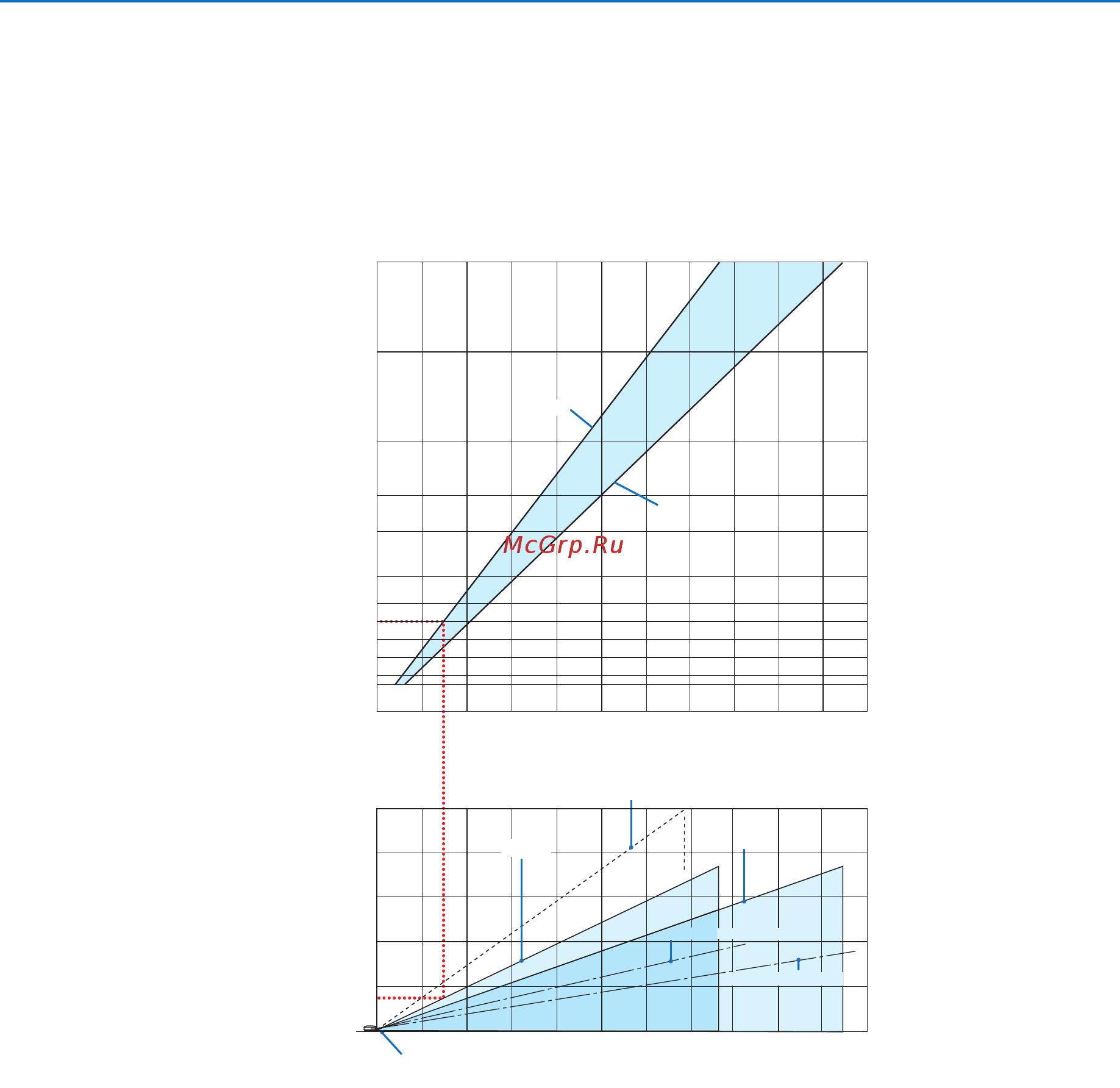

Использование графика
Пример для 100-дюймового экрана:
Согласно верхнему графику, проекционное расстояние составляет прибл. 3,1 м (122 дюйма).
Нижний график показывает, что вертикальное расстояние между ножками проектора и верхней частью экрана составляет прибл.
1,5 м (59 дюймов). Угол проецирования можно настраивать в пределах 10°. (На нижнем графике видно, что проектор находится в
горизонтальном положении)
40
30
60
80
100
120
150
200
240
(Модель)
300
400
500
Ширина
2
4
14 16 18 20 22
1210
8
6
(м)
2
4
14 16 18 20 22
1210
8
6
(м)
Ширина
Теле
Ножка проектора
2
0
4
6
8
10
(м)
Теле
Линия центра экрана (теле)
Линия центра экрана (ширина)
Размер экрана
(по диагонали)
Расстояние до проекции
При угле наклона 10 по ширине
В
ертикальное расстояние
м
ежду ножками проектора
и
верхней частью экрана
Вертикальный сдвиг объектива: наиболее высокое положение
